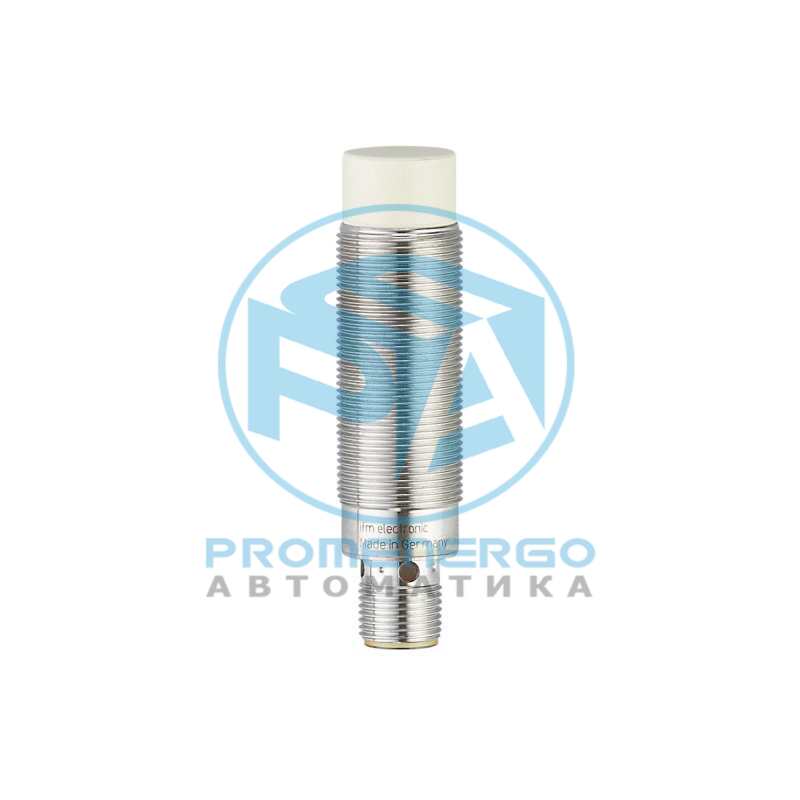

IFM IGM205

Характеристики Электрическое исполнение PNP Функция выходного сигнала NO Диапазон срабатывания [mm] 12 Корпус Резьбовой корпус Размеры [mm] M18 x 1

Технические характеристики

Электрическое исполнениеPNP
Функция выходного сигналаNO
Диапазон срабатывания [mm]12
КорпусРезьбовой корпус
Размеры [mm]M18 x 1 / L = 70
Особенностипозолоченные контакты, Увеличенное расстояние срабатывания
ПрименениеПрименение в подвижной технике и сложных условиях
Рабочее напряжение [V]10...60 DC
Потребление тока [mA]< 10
Класс защитыII
Защита от переполюсовкида
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]200
Защита от короткого замыканияда
Защита от перегрузок по токуда
Реальное расстояние срабатывания Sr [mm]12 +/- 10 %
Гарантированное рабочее расстояние [mm]0...9,72
Увеличенное расстояние срабатыванияда
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,45 / медь: 0,35
Гистерезис [% от Sr]1...20
Смещение точки переключения [% от Sr]-10...10
Температура окружающей среды [°C]-40...85
Степень защитыIP 67, IP 69K
ЭMCАвтотранспортное применение Излучение шума и воздействие шума: ECE R10 Сертификат соответствия Е1 устойчивость к воздействию шума в соответствии с DIN ISO 11452-2 100 V/m кондуктивные помехи в 24 В сетях по ISO 7637-2: 2004 (импульс 1 до 4) и ISO16750-2: 2012 (нагрузочно-разгрузочный) импульс 1 2a 2b 3a 3b 4 Load dump Степень воздействия III III III III III III Test A Критерий отказа C A C A A C C EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV mains line to line EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B
Излучение шума и воздействие шума: ECE R10Сертификат соответствия Е1
устойчивость к воздействию шума в соответствии с DIN ISO 11452-2100 V/m
импульс1 2a 2b 3a 3b 4 Load dump
Степень воздействияIII III III III III III Test A
Критерий отказаC A C A A C C
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV mains line to line
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
ВиброустойчивостьEN 60068-2-6 Fc 20 г (10...3000 Hz) / -20...50 °C 50 циклов качания частоты, 1 октава в минуту в 3 осях
EN 60068-2-6 Fc20 г (10...3000 Hz) / -20...50 °C
УдаропрочностьEN 60068-2-27 Ea 100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям / -40...85 °C
EN 60068-2-27 Ea100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям / -40...85 °C
Постоянная ударопрочностьEN 60068-2-27 40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20...50 °C
EN 60068-2-2740 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20...50 °C
Быстрые изменения температурыEN 60068-2-14 Na TA = -40 °C, TB = 85 °C, t1 = 30 мин, t2 = < 10 с, 50 циклов
EN 60068-2-14 NaTA = -40 °C, TB = 85 °C, t1 = 30 мин, t2 = < 10 с, 50 циклов
Тестирование солевым туманомEN 60068-2-52 Kb Степень воздействия 5 (4 испытательных цикла)
EN 60068-2-52 KbСтепень воздействия 5 (4 испытательных цикла)
MTTF [годы]1112
Сертификат ULTa 0...40 °C Enclosure type Type 1 напряжение питания Hazardous voltage Номер файла UL E174191
Ta0...40 °C
Enclosure typeType 1
напряжение питанияHazardous voltage
Номер файла ULE174191
Вес [g]53
Монтажнезаподлицо
Обозначение резьбыM18 x 1
Материалкорпус: нерж.сталь, активная поверхность: LCP натуральный, крепежные гайки: латунь покрыт белой бронзой
Момент затяжки [Nm]50
ДисплейСостояние выхода 4 x 90° светодиод, жёлтый
Состояние выхода4 x 90° светодиод, жёлтый
Комплект поставкикрепежные гайки: 2
Упаковочная величина1 шт.
СоединениеРазъем: 1 x M12, Литой корпус: PEI, Контакты: позолоченый
