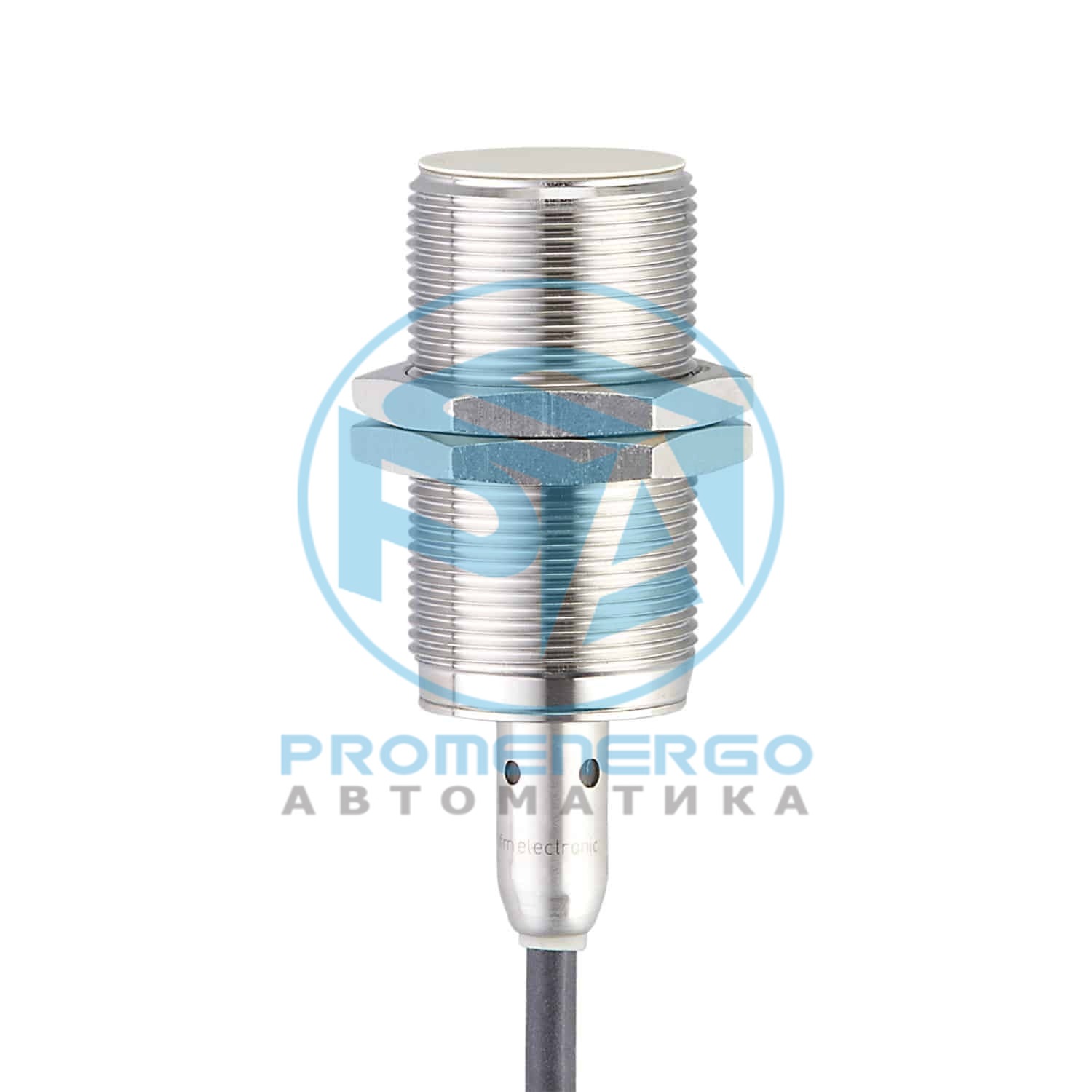

IFM IIM219
Характеристики Электрическое исполнение PNP Функция выходного сигнала NO Диапазон срабатывания [mm] 12 Корпус Резьбовой корпус Размеры [mm] M30 x 1,5
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | NO |
| Диапазон срабатывания [mm] | 12 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M30 x 1,5 / L = 81 |
| Особенности | Увеличенное расстояние срабатывания |
| Применение | Применение в подвижной технике и сложных условиях |
| Рабочее напряжение [V] | 10...60 DC |
| Потребление тока [mA] | < 10 |
| Класс защиты | II |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода [V] | 2,5 DC |
| Постоянный ток нагрузки коммутационного выхода [mA] | 200 DC |
| Частота переключения DC [Hz] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Рабочее расстояние срабатывания [mm] | 0...9,72 |
| Увеличенное расстояние срабатывания | да |
| Точность/погрешность | Поправочный коэффициент сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,45 / медь: 0,35 |
| Гистерезис [% от Sr] | 1...20 |
| Температура окружающей среды [°C] | -40...85 |
| Степень защиты | IP 67; IP 69K |
| Вес [g] | 696,2 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M30 x 1,5 |
| Материал | Резьбовая втулка: нерж.сталь; активная поверхность: LCP натуральный; светодиодное окно: PEI; крепежные гайки: латунь |
| Дисплей | Состояние выхода 4 x 90° светодиод, жёлтый |
| Кабель | 15 m, PUR (полиуретан); поведение сжигания в соответствии с ECE R118 рев. 2; 3 x 0,5 mm? |
| Цвета жил | BK = черный, BN = коричневый, BU = синий |
