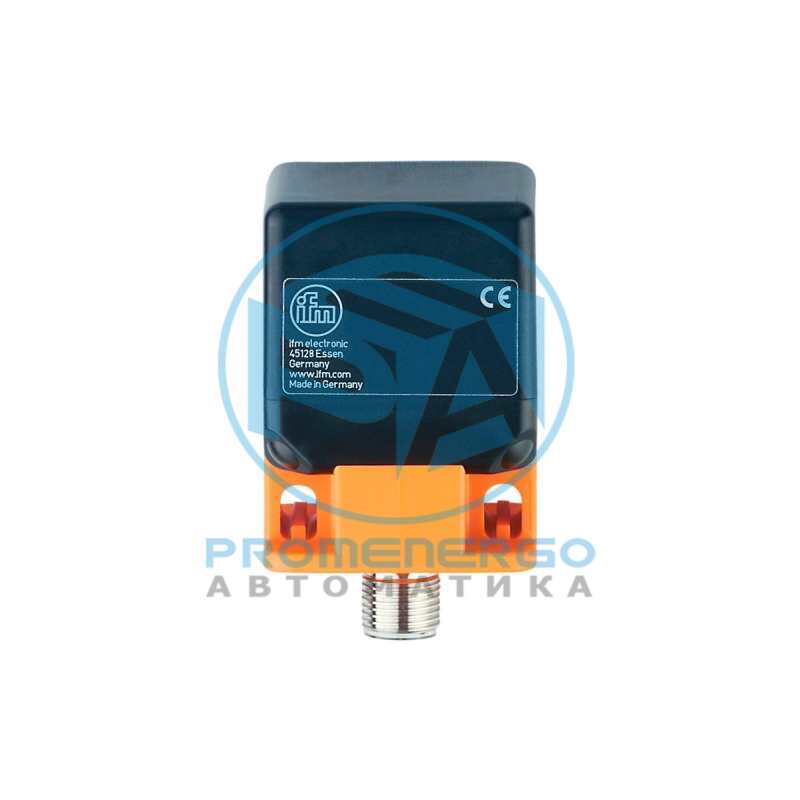

IFM IM5124
Датчики, устойчивые к электромагнитному полю для сварочных применений Устойчивый к окалинам благодаря антипригарному покрытию Пять положений чувствительной поверхности по выбору Большое расстояние срабатывания для применения в конвейерной технике Поправочный коэффициент 1: Постоянный диапазон срабатывания для всех металлов
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | комплементарный |
| Диапазон срабатывания [mm] | 20 |
| Корпус | Прямоугольный |
| Размеры [mm] | 40 x 40 x 54 |
| Особенности | Поправочный коэффициент = 1, Устойчивый к магнитному полю, антипригарное покрытие |
| Устойчивый к магнитному полю | да |
| Рабочее напряжение [V] | 10...36 DC |
| Потребление тока [mA] | < 20 |
| Класс защиты | II |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Макс. ток утечки [mA] | 0,1 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 200 |
| Частота переключения DC [Hz] | 200 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Реальное расстояние срабатывания Sr [mm] | 20 +/- 10 % |
| Рабочее расстояние срабатывания [mm] | 0...16,2 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 1 / латунь: 1 / алюминий: 1 / медь: 1 |
| Гистерезис [% от Sr] | 1...20 |
| Смещение точки переключения [% от Sr] | -10...10 |
| Поправочный коэффициент = 1 | да |
| Температура окружающей среды [°C] | -25...70 |
| Степень защиты | IP 67 |
| ЭMC | EN 61000-4-2 ESD 8 kV CD / 6 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV линейное, Ri: 2 Ом EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B |
| EN 61000-4-2 ESD | 8 kV CD / 6 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-5 Surge | 0,5 kV линейное, Ri: 2 Ом |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 55011 | класс B |
| MTTF [годы] | 975 |
| Сертификат UL | Ta -25...70 °C Enclosure type Type 1 напряжение питания Class 2 Номер файла UL E174191 |
| Ta | -25...70 °C |
| Enclosure type | Type 1 |
| напряжение питания | Class 2 |
| Номер файла UL | E174191 |
| Вес [g] | 141,5 |
| Чувствительная поверхность | 5 положений по выбору |
| Монтаж | установка заподлицо |
| Материал | корпус: PA (полиамид) антипригарное покрытие |
| Дисплей | Состояние выхода 1 x светодиод, жёлтый режим работы 1 x светодиод, зелёный |
| Состояние выхода | 1 x светодиод, жёлтый |
| режим работы | 1 x светодиод, зелёный |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Литой корпус: нерж.сталь, Блокировка: блокировка, поворотный |
