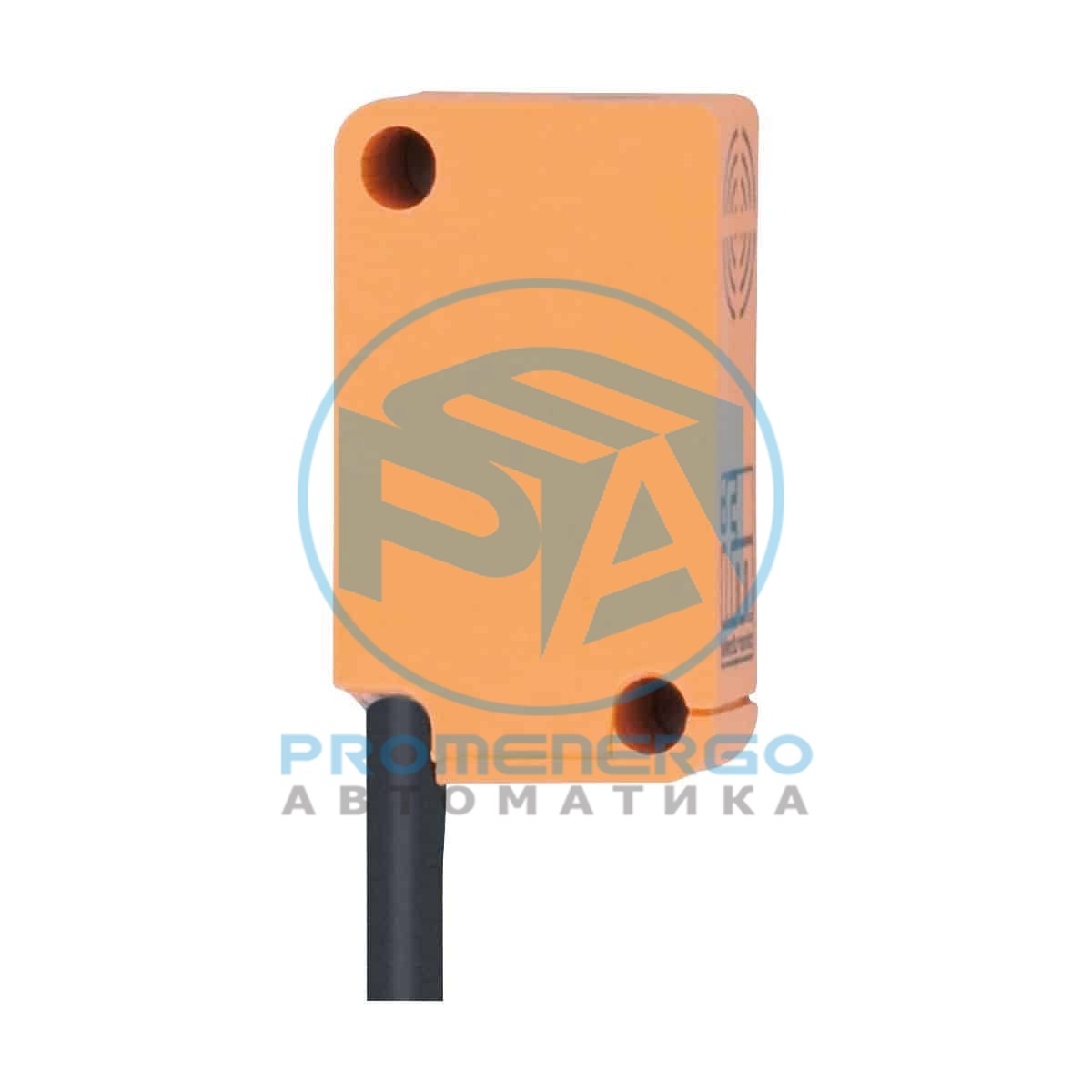

IFM IS5004
Компактный прямоугольный корпус Для использования в ограниченном пространстве Высокая частота переключения Широкий диапазон рабочих температур Хорошо видимая индикация коммутационного состояния
Технические характеристики
| Электрическое исполнение | NPN |
|---|---|
| Функция выходного сигнала | NC |
| Диапазон срабатывания [mm] | 2 |
| Корпус | Прямоугольный |
| Размеры [mm] | 28 x 10 x 16 |
| Рабочее напряжение [V] | 10...36 DC |
| Потребление тока [mA] | 15, (24 V) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 200 |
| Частота переключения DC [Hz] | 800 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Реальное расстояние срабатывания Sr [mm] | 2 +/- 10 % |
| Рабочее расстояние срабатывания [mm] | 0...1,6 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] | 1...15 |
| Смещение точки переключения [% от Sr] | -10...10 |
| Температура окружающей среды [°C] | -20...80 |
| Степень защиты | IP 67 |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 3 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 3 V EN 55011 класс B |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 3 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 3 V |
| EN 55011 | класс B |
| MTTF [годы] | 2791 |
| Вес [g] | 42,3 |
| Монтаж | установка заподлицо |
| Материал | PBT (полибутилентерефталат) |
| Момент затяжки [Nm] | < 0,5, (с омывателем) |
| Дисплей | Состояние выхода 1 x светодиод, жёлтый |
| Состояние выхода | 1 x светодиод, жёлтый |
| Упаковочная величина | 1 шт. |
| Соединение | Кабель: 2 m, PVC (поливинилхлорид), 3 x 0,14 mm? |
