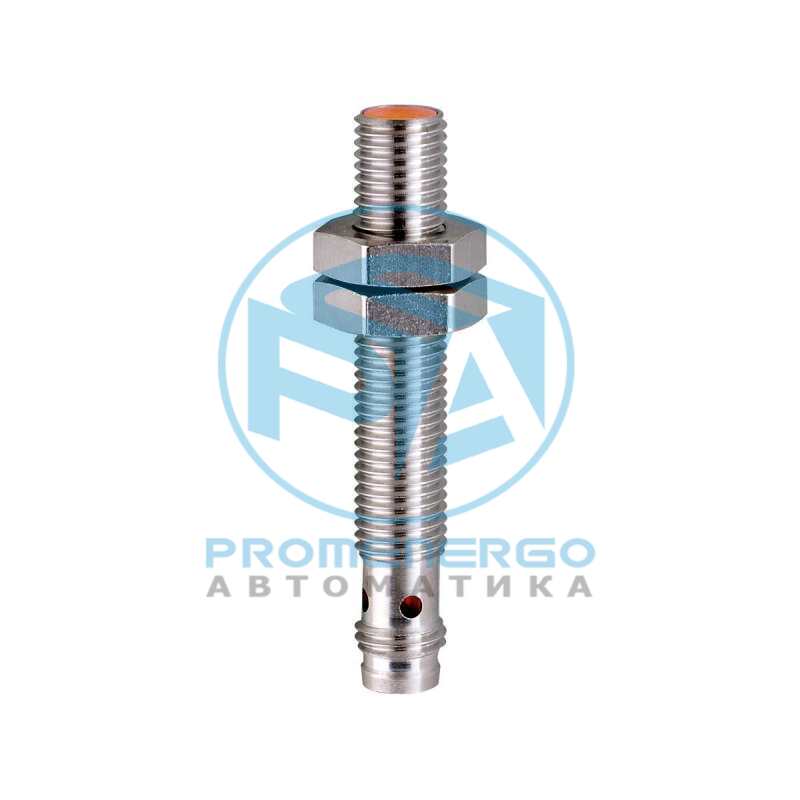

IFM IE5358

Для использования в ограниченном пространстве Компактный разъем М8 Высокая частота переключения Хорошо видимая индикация коммутационного состояния Прочный металлический корпус для применения в тяжелых условиях эксплуатации

Технические характеристики

Электрическое исполнениеPNP
Функция выходного сигналаNC
Диапазон срабатывания [mm]2
КорпусРезьбовой корпус
Размеры [mm]M8 x 1 / L = 50
Рабочее напряжение [V]10...36 DC
Потребление тока [mA]< 15
Класс защитыIII
Защита от переполюсовкида
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]1300
Защита от короткого замыканияда
Защита от перегрузок по токуда
Рабочее расстояние срабатывания [mm]0...1,62
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]1...20
Температура окружающей среды [°C]-10...50
Степень защитыIP 65, IP 67, (с должным образом прикрученным разъемом ifm)
ЭMCEN 61000-4-2 ESD 4 kV CD / 8kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B
EN 61000-4-2 ESD4 kV CD / 8kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
MTTF [годы]1379
Сертификат ULTa -10...50 °C Enclosure type Type 1 напряжение питания Class 2 Номер файла UL E174191
Ta-10...50 °C
Enclosure typeType 1
напряжение питанияClass 2
Номер файла ULE174191
Вес [g]18,7
Монтажустановка заподлицо
Обозначение резьбыM8 x 1
Материаллатунь покрыт белой бронзой, LCP
Момент затяжки [Nm]A = 5 mm: <= 1,5 Nm, B: <= 2 Nm
ДисплейСостояние выхода 4 x 90° светодиод, жёлтый
Состояние выхода4 x 90° светодиод, жёлтый
Комплект поставкикрепежные гайки: 2
Упаковочная величина1 шт.
СоединениеРазъем: 1 x M8
