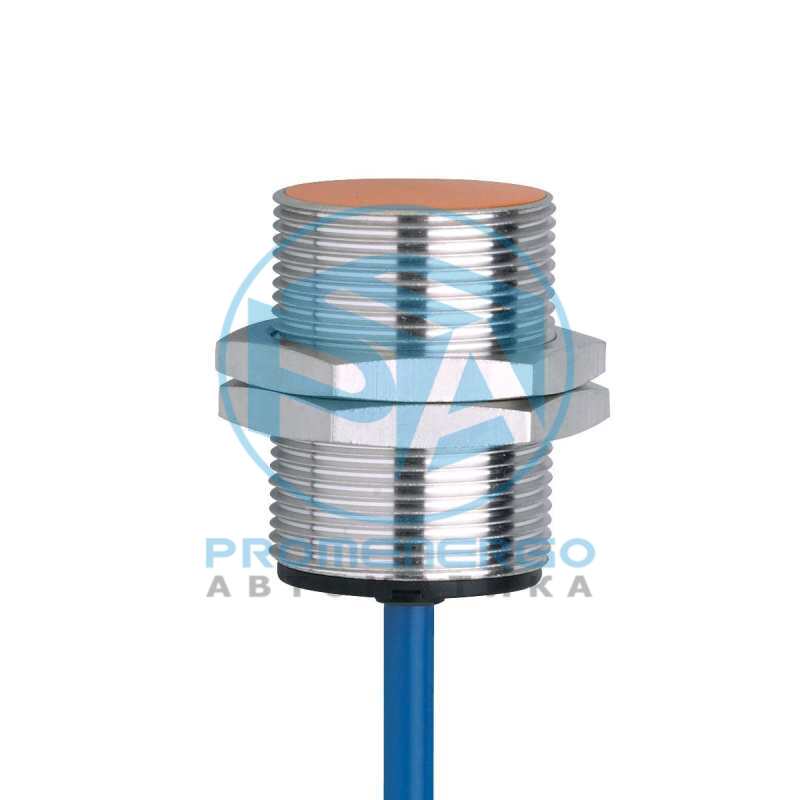

IFM NI5012
Для применения во взрывоопасной среде Для подключения к искробезопасным цепям Короткий корпус для использования в местах с ограниченным пространством Широкий диапазон рабочих температур Прочный металлический корпус для применения в тяжелых условиях эксплуатации
Технические характеристики
| Электрическое исполнение | NAMUR |
|---|---|
| Функция выходного сигнала | NC |
| Диапазон срабатывания [mm] | 10 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M30 x 1,5 / L = 41 |
| Подключение к усилителю коммутационного сигнала | да |
| Коммутирующие усилители | подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW |
| Номинальное напряжение DC [V] | 8,2, (1kOhm) |
| Напряжение питания DC [V] | 7,5...30, (при использовании вне взрывоопасной зоны) |
| Потребление тока [mA] | < 1, (отключено, проводящий: > 2,1) |
| Класс защиты | III |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 30, (при использовании вне взрывоопасной зоны) |
| Частота переключения DC [Hz] | 450 |
| Реальное расстояние срабатывания Sr [mm] | 10 +/- 10 % |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] | 1...15 |
| Смещение точки переключения [% от Sr] | -10...10 |
| Температура окружающей среды [°C] | -20...80 |
| Степень защиты | IP 67 |
| Разрешение | PTB 01 ATEX 2191, BVS 04 ATEX E153, TIIS TC16109, IECEx BVS 06.0003 |
| Маркировка АТЕХ | II 1G Ex ia IIB T6 Ga |
| ЭMC | EN 60947-5-6 |
| Устойчивость к ударам/вибрации | 30 g (11 ms) / 10-55 Hz (1 mm) |
| MTTF [годы] | 4697 |
| Макс. внутренняя емкость [nF] | 147 |
| Макс. внутренняя индуктивность [uH] | 148 |
| Вес [g] | 537 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M30 x 1,5 |
| Материал | латунь покрытая специальным слоем, активная поверхность: PBT (полибутилентерефталат) |
| Комплект поставки | крепежные гайки: 2 |
| Упаковочная величина | 1 шт. |
| Соединение | Кабель: 10 m, PVC (поливинилхлорид), 2 x 0,5 mm? |
