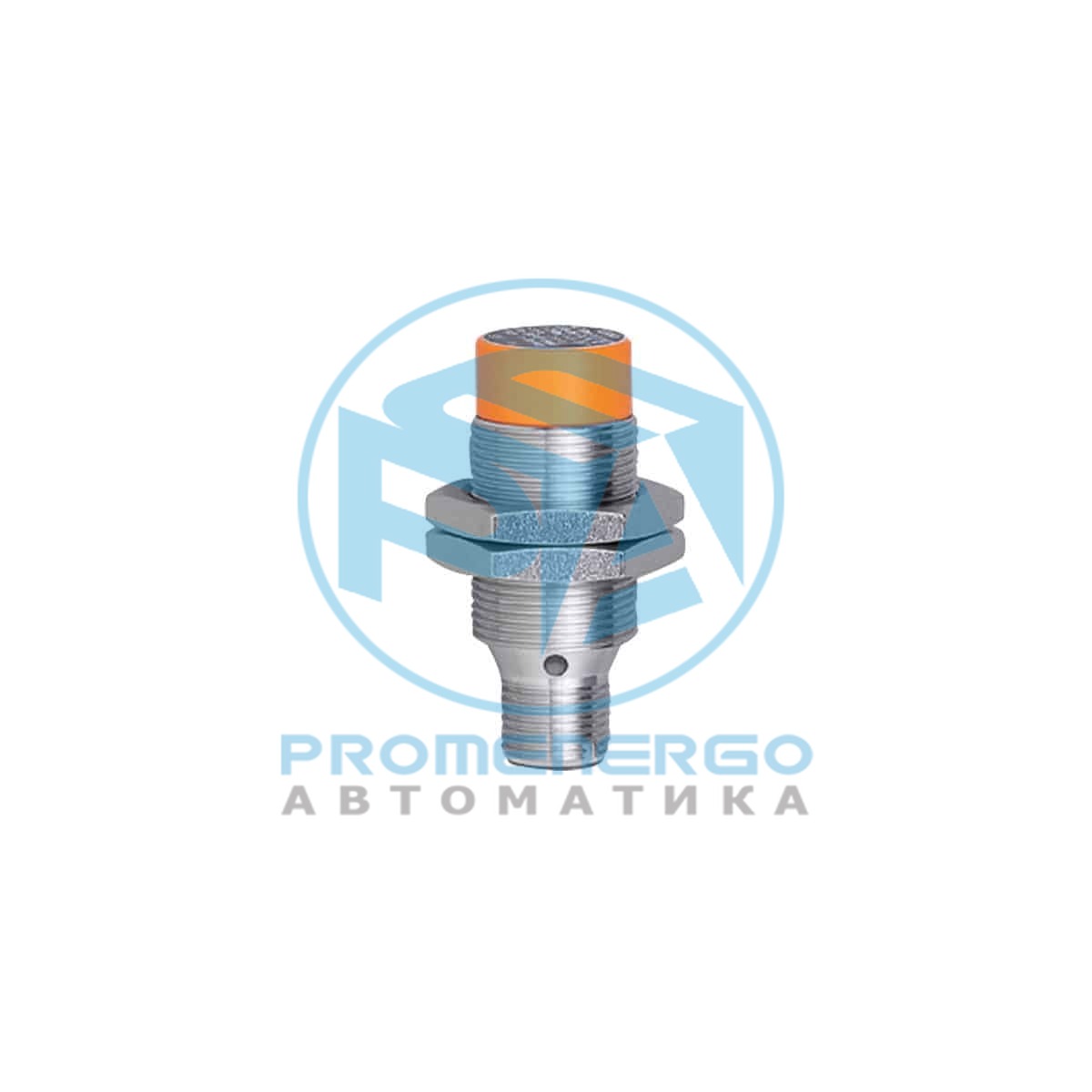

IFM IG5846

Прочный корпус из нержавеющей стали для использования в пищевой и питьевой промышленности Широкий диапазон рабочих температур Высокая степень защиты для соответствия требованиям сложных условий эксплуатации Дополнительная функция выходного сигнала Н.О./Н.З. Хорошо видимая индикация коммутационного состояния

Технические характеристики

Электрическое исполнениеPNP
Функция выходного сигналакомплементарный
Диапазон срабатывания [mm]10
КорпусРезьбовой корпус
Размеры [mm]M18 x 1 / L = 45
Особенностипозолоченные контакты
Рабочее напряжение [V]10...36 DC
Потребление тока [mA]15, (24 V)
Класс защитыII
Защита от переполюсовкида
Макс. падение напряжения коммутационного выхода DC [V]2,5
Макс. ток утечки [mA]0,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Частота переключения DC [Hz]300
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Реальное расстояние срабатывания Sr [mm]10 +/- 10 %
Рабочее расстояние срабатывания [mm]0...8,1
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr]3...15
Смещение точки переключения [% от Sr]-10...10
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
ЭMCEN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 3 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV линейное, Ri: 2 Ом EN 61000-4-6 ВЧ проводимость 3 V EN 55011 излучение класс B
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение3 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость3 V
EN 55011 излучениекласс B
MTTF [годы]1447
Вес [g]41,6
Монтажнезаподлицо
Обозначение резьбыM18 x 1
Материалнерж. сталь (1.4571/316Ti), активная поверхность: PBT (полибутилентерефталат)
ДисплейСостояние выхода 4 x 90° светодиод, красный
Состояние выхода4 x 90° светодиод, красный
Комплект поставкикрепежные гайки: 2
Упаковочная величина1 шт.
СоединениеРазъем: 1 x M12, Контакты: позолоченый
