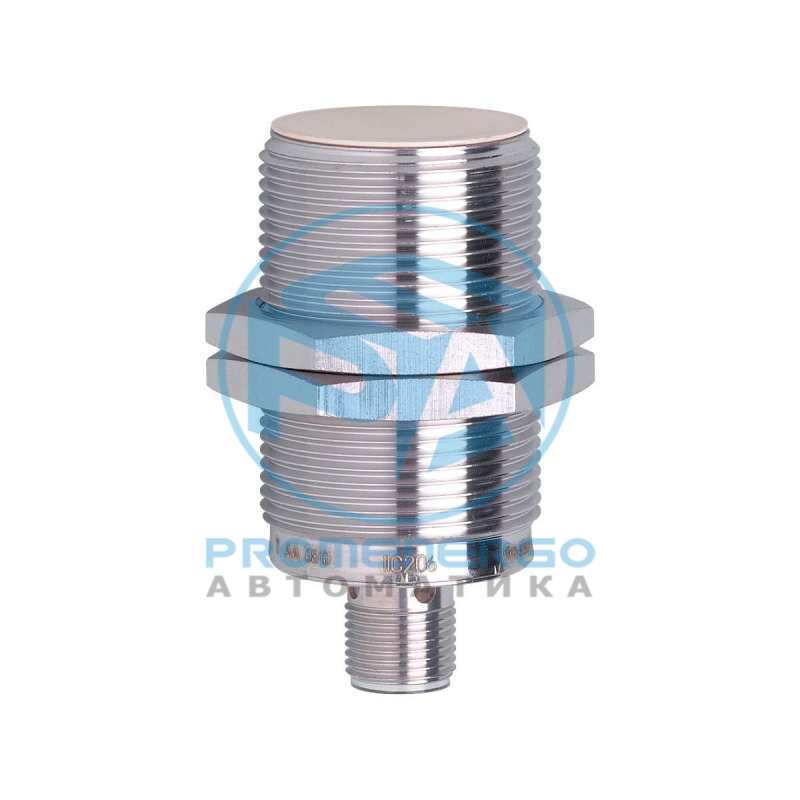

IFM IIC206
Для применения в станкостроении и металлообработке Устойчивость к маслам и смазочно-охлаждающим эмульсиям Высокая степень защиты для соответствия требованиям сложных условий эксплуатации Хорошо видимая индикация коммутационного состояния Большое расстояние срабатывания для бесперебойной работы
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | NO |
| Диапазон срабатывания [mm] | 15 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M30 x 1,5 / L = 60 |
| Особенности | позолоченные контакты, Увеличенное расстояние срабатывания |
| Применение | Применение в станкостроении, охлаждающих жидкостях и смазочных материалах |
| Рабочее напряжение [V] | 10...36 DC |
| Потребление тока [mA] | 10, (24 V) |
| Класс защиты | II |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 200 |
| Частота переключения DC [Hz] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Рабочее расстояние срабатывания [mm] | 0...12,1 |
| Увеличенное расстояние срабатывания | да |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] | 1...20 |
| Температура окружающей среды [°C] | -25...70 |
| Степень защиты | IP 68, ('Coolant') |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 55011 | класс B |
| MTTF [годы] | 1759 |
| Сертификат UL | Ta 0...40 °C Enclosure type Type 1 напряжение питания Limited Voltage/Current Номер файла UL E174191 |
| Ta | 0...40 °C |
| Enclosure type | Type 1 |
| напряжение питания | Limited Voltage/Current |
| Номер файла UL | E174191 |
| Вес [g] | 121,5 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M30 x 1,5 |
| Материал | корпус: латунь покрыт белой бронзой, активная поверхность: LCP бесцветный |
| Дисплей | Состояние выхода 4 x 90° светодиод, жёлтый |
| Состояние выхода | 4 x 90° светодиод, жёлтый |
| Комплект поставки | крепежные гайки: 2 |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
