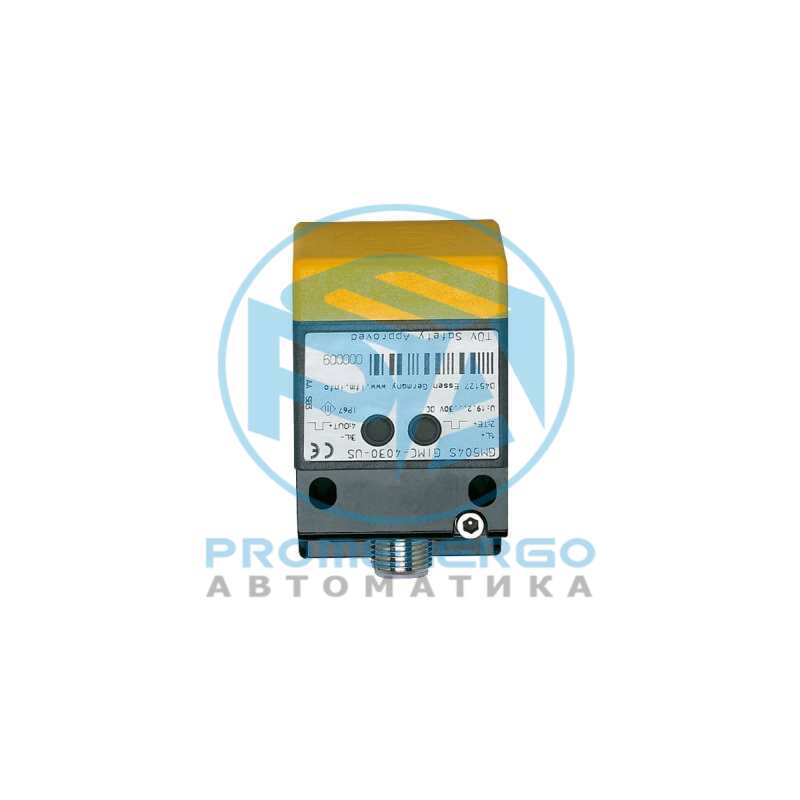

IFM GM505S
Для обеспечения безопасности машины Сертифицировано по следующим стандартам: EN 60947-5-3, IEC 61508 и ISO 13849 Для электронных датчиков безопасности не требуется специальный актуатор Прямое присоединение к реле безопасности ifm Серийное подключение датчиков разрешается
Технические характеристики
| Функция выходного сигнала | Сихронизирующий сигнал |
|---|---|
| Зона обнаружения мишени [mm] | 10...20 |
| Корпус | Прямоугольный |
| Размеры [mm] | 40 x 40 x 66 |
| Особенности | позолоченные контакты |
| Режим работы | непрерывная эксплуатация (не требует технического обслуживания) |
| Применение | промышленного применения |
| Рабочее напряжение [V] | 19,2...30 DC |
| Номинальное напряжение изоляции [V] | 30 |
| Потребление тока [mA] | < 15 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. время задержки при включении [ms] | 5000 |
| Макс. входная емкость Ci_max [nF] | 2 |
| Выходные данные | Тип интерфейса В |
| Защита от короткого замыкания | да |
| Макс. емкостная нагрузка CL_max [nF] | 20 |
| Безопасное выключение на расстоянии s(ar) [mm] | 35 |
| Задержка времени по требованиям безопасности [ms] | 20 |
| Время отклика при приближении к зоне срабатывания [ms] | 200, (стандартный 100) |
| Применение | Класс C согласно EN 60654-1 водонепроницаемое исполнение |
| Температура окружающей среды [°C] | -25...70 |
| Примечание к температуре окружающей среды | срок эксплуатации <= 87600 h |
| Температура окружающей среды [°C] | 10...40 |
| Примечание к температуре окружающей среды | срок эксплуатации <= 175200 h |
| Скорость изменения температуры [K/min] | 0,5 |
| Макс. допустимая относительная влажность воздуха [%] | кратковременно: 5...95 %, постоянный: 5...70 % |
| Давление воздуха [kPa] | 80...106 |
| Ионизирующее излучение | не допускается |
| Солевой туман | нет |
| Степень защиты | IP 65, IP 67, (согласно EN 60529) |
| ЭMC | IEC 60947-5-2 IEC 60947-5-3 EN 61000-4-2 ESD 6 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 20 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V EN 61000-4-8 30 A/m EN 55011 класс B |
| EN 61000-4-2 ESD | 6 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 20 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 61000-4-8 | 30 A/m |
| EN 55011 | класс B |
| Ударопрочность | IEC 60947-5-2 |
| Вибропрочность | IEC 60947-5-2 |
| Сертификат UL | Ta -25...70 °C Enclosure type Type 1 напряжение питания Limited Voltage/Current Номер файла UL E174191 |
| Ta | -25...70 °C |
| Enclosure type | Type 1 |
| напряжение питания | Limited Voltage/Current |
| Номер файла UL | E174191 |
| ISO 13849-1 | Категория 3, PL e |
| IEC 61508 | SIL 3 |
| Срок службы TM (Mission Time) [h] | <= 175200 |
| Срок службы ТМ (дополнительная показание) | 20 лет |
| Надёжность системы обеспечения безопасности PFHD [1/h] | 1E-08 |
| Вес [g] | 358 |
| Монтаж | незаподлицо |
| Материал | PPE, отливка из цинка |
| Дисплей | режим работы 1 x светодиод, зелёный Сигнал 1 x светодиод, жёлтый |
| режим работы | 1 x светодиод, зелёный |
| Сигнал | 1 x светодиод, жёлтый |
| Примечания | Если не указано иное, то все данные приведены для эталонной мишени согласно IEC 60947-5-2 в целом температурном диапазоне. (FE360 = ST37K) 60x60x1 mm |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
