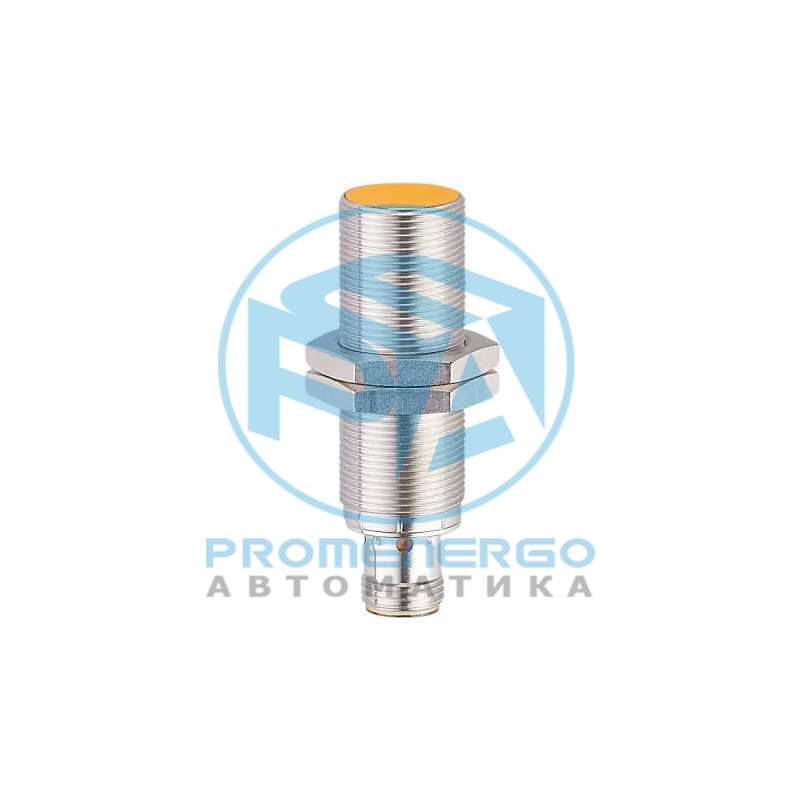

IFM GG855S
Характеристики Электрическое исполнение PNP Функция выходного сигнала 2 x OSSD (A1 и A2) Зона обнаружения мишени [mm] > 7,5 Корпус
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | 2 x OSSD (A1 и A2) |
| Зона обнаружения мишени [mm] | > 7,5 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M18 x 1 / L = 60 |
| Особенности | позолоченные контакты |
| Режим работы | постоянная работа |
| Функция безопасности | safe state when damped correctly |
| Применение | Применение в подвижной технике и сложных условиях |
| Рабочее напряжение [V] | 8...32 DC |
| Номинальное напряжение изоляции [V] | 60 |
| Потребление тока [mA] | < 20 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. время задержки при включении [ms] | 1000 |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5, (30 mA) |
| Минимальная нагрузка по току [mA] | 1 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 50 |
| Частота переключения DC [Hz] | 10 |
| Выходные данные | Тип интерфейса C класс 1 |
| Выходное напряжение при 24 В | совместим с входами Тип 1, 2 по EN 61131-2 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Макс. емкостная нагрузка CL_max [nF] | 20 |
| Расстояние гарантированного отключения s(ao) [mm] | < 4 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] | 1...10 |
| Задержка времени по требованиям безопасности [ms] | 5 |
| Время отклика при приближении к зоне срабатывания [ms] | 5 |
| Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms] | 100 |
| Температура окружающей среды [°C] | -40...85 |
| Макс. допустимая относительная влажность воздуха [%] | 50, (70 °C, <70 °C: >50 %) |
| Макс. высота над уровнем моря [m] | 5000 |
| Ионизирующее излучение | не допускается |
| Степень защиты | IP 65, IP 67, IP 68, IP 69K, (с должным образом прикрученным разъемом ifm) |
| Химическая среда | протестировано в соответствии с ISO 16750-5 следующие среды были протестированы в течение 22 часов при 60 °C Охлаждающие жидкости (HoughtonHocut4480 Oemeta HYCUT ET 46) Следующие среды были протестированы в течение 22 часов при 75 °C гидравлические жидкости (Fuchs Renoling B15 VG 46 HLP Total BiohydranTMP 4HEES Fuchs Hydrotherm 46 M HFC) трансмиссионные масла (Fuchs TITAN ATF 3353 Dexron III) дизель биодизель мочевина (AdBlue) тормозная жидкость (K2 TURBO DOT 4) следующие среды были протестированы в течение 22 часов при 23 °C защита от коррозии (специальный консервирующий воск Sonax ) холодный очиститель (Холодный очиститель Sonax ) очиститель на основе аммиака (Weco Dr. Webers Salmiak-Konzentrat (концентрированный хлорид аммония) ) аккумуляторная кислота следующие среды были протестированы в течение 2 часов при 23 °C очиститель колесных дисков (Sonax Xtreme Plus) следующие среды были протестированы в течение 10 часов при 23 °C бензин премиум-класса без свинца |
| следующие среды были протестированы в течение 22 часов при 60 °C | Охлаждающие жидкости |
| Следующие среды были протестированы в течение 22 часов при 75 °C | гидравлические жидкости |
| следующие среды были протестированы в течение 22 часов при 23 °C | защита от коррозии |
| следующие среды были протестированы в течение 2 часов при 23 °C | очиститель колесных дисков |
| следующие среды были протестированы в течение 10 часов при 23 °C | бензин премиум-класса без свинца |
| ЭMC | промышленные среды EN 60947-5-3 EN 61000-4-2 ESD 6 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 20 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 2 kV EN 61000-4-6 ВЧ проводимость 10 V EN 61000-4-8 30 A/m 50/60 Hz / 1000 A/m 0 Hz EN 55011 класс B применение в подвижной технике только для работы с центральным подавлением сброса нагрузки (58 В) / не предназначен для активной работы во время запуска двигателя в 12 В системах ISO 10605 ESD 8 kV CD / 15 kV AD ISO 11452-2, ISO 11452-5 устойчивость к излучению 100 V/m ISO 7637-2, ISO 16750-2 устойчивость к кондуктивным помехам 12 V / 24 V импульс 1 2a 3a 3b 4 5b Степень воздействия III III III III III III 58V Критерий отказа B B B A A C/B A EN 55025 |
| EN 61000-4-2 ESD | 6 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 20 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-5 Surge | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 61000-4-8 | 30 A/m 50/60 Hz / 1000 A/m 0 Hz |
| EN 55011 | класс B |
| применение в подвижной технике | только для работы с центральным подавлением сброса нагрузки (58 В) / не предназначен для активной работы во время запуска двигателя в 12 В системах |
| ISO 10605 ESD | 8 kV CD / 15 kV AD |
| ISO 11452-2, ISO 11452-5 устойчивость к излучению | 100 V/m |
| ISO 7637-2, ISO 16750-2 устойчивость к кондуктивным помехам | 12 V / 24 V |
| импульс | 1 2a 3a 3b 4 5b |
| Степень воздействия | III III III III III III 58V |
| Критерий отказа | B B B A A C/B A |
| Виброустойчивость | EN 60068-2-6 Fc 20 г (10...3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях |
| EN 60068-2-6 Fc | 20 г (10...3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях |
| Широкополосный шум | EN 60068-2-64 h 5,9 g (10...2000 Hz) / эффективное ускорение для установки на шасси |
| EN 60068-2-64 h | 5,9 g (10...2000 Hz) / эффективное ускорение для установки на шасси |
| Ударопрочность | EN 60068-2-27 Ea 100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
| EN 60068-2-27 Ea | 100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
| Постоянная ударопрочность | EN 60068-2-27 Ea 40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям |
| EN 60068-2-27 Ea | 40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям |
| Быстрые изменения температуры | EN 60068-2-14 Na TA = -40°C, TB = 85°C, t1 = 30 min, t2 = 10 s 100 циклов |
| EN 60068-2-14 Na | TA = -40°C, TB = 85°C, t1 = 30 min, t2 = 10 s 100 циклов |
| Тестирование солевым туманом | EN 60068-2-52 Kb Степень воздействия 5 (4 испытательных цикла) |
| EN 60068-2-52 Kb | Степень воздействия 5 (4 испытательных цикла) |
| ISO 13849-1 | Категория 2, PL d |
| IEC 61508 | SIL 2 |
| IEC 62061 | SIL cl 2 |
| Срок службы TM (Mission Time) [h] | <= 87600 |
| Срок службы ТМ (дополнительная показание) | промышленные среды Температурный диапазон -25...70 °C <= 175200 |
| Надёжность системы обеспечения безопасности PFHD [1/h] | < 5E-08 |
| Вес [g] | 109,2 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M18 x 1 |
| Материал | Резьбовая втулка: латунь покрыт белой бронзой, активная поверхность: LCP, крепежные гайки: латунь покрыт белой бронзой |
| Момент затяжки [Nm] | < 25 |
| Дисплей | Отображение коммутационного состояния 4 светодиод, жёлтый |
| Отображение коммутационного состояния | 4 светодиод, жёлтый |
| Комплект поставки | крепежные гайки: 2 |
| Примечания | material for secure mounting not supplied, fixing must be done by the user соответствует экологическим требованиям и требованиям ЭМС для эксплуатации в сельскохозяйственной и лесной технике, землеройных и строительных машинах, а также в промышленных грузовиках Если не указано иное, то все данные приведены для эталонной мишени согласно IEC 60947-5-2 в целом температурном диапазоне. (FE360 = ST37-2K) 18x18x1 mm |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Литой корпус: PEI, Контакты: позолоченый |
