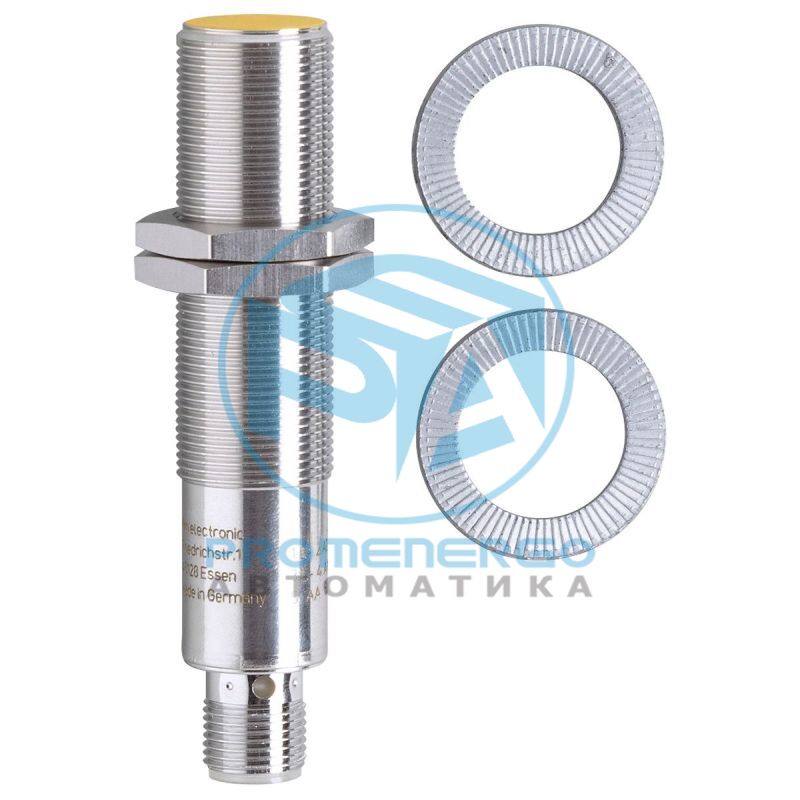

IFM GG851S
Для обеспечения безопасности машины Сертифицировано по следующим стандартам: EN 60947-5-3, IEC 61508 и ISO 13849 Для электронных датчиков безопасности не требуется специальный актуатор Подключение к безопасному ПЛК, безопасным AS-i модулям или безопасной оценочной электронике
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | 2 x OSSD (A1 и A2) |
| Зона обнаружения мишени [mm] | > 10 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M18 x 1 / L = 86,5 |
| Особенности | позолоченные контакты |
| Режим работы | непрерывная эксплуатация (не требует технического обслуживания) |
| Применение | промышленного применения |
| Рабочее напряжение [V] | 10...30 DC |
| Номинальное напряжение изоляции [V] | 30 |
| Потребление тока [mA] | < 30 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. время задержки при включении [ms] | 1000 |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5, (30 mA) |
| Минимальная нагрузка по току [mA] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 50 |
| Выходные данные | Тип интерфейса C класс 1 |
| Выходное напряжение при 24 В | совместим с входами Тип 1, 2 по EN 61131-2 |
| Защита от короткого замыкания | да |
| Макс. емкостная нагрузка CL_max [nF] | 20 |
| Безопасное выключение на расстоянии s(ar) [mm] | < 5 |
| Задержка времени по требованиям безопасности [ms] | 5 |
| Время отклика при приближении к зоне срабатывания [ms] | 5 |
| Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms] | 45 |
| Применение | Класс C согласно EN 60654-1 водонепроницаемое исполнение |
| Температура окружающей среды [°C] | -25...70 |
| Примечание к температуре окружающей среды | срок эксплуатации <= 87600 h |
| Температура окружающей среды [°C] | 10...40 |
| Примечание к температуре окружающей среды | срок эксплуатации <= 175200 h |
| Скорость изменения температуры [K/min] | 0,5 |
| Макс. допустимая относительная влажность воздуха [%] | кратковременно: 5...95 %, постоянный: 5...70 % |
| Давление воздуха [kPa] | 80...106 |
| Макс. высота над уровнем моря [m] | 2000 |
| Ионизирующее излучение | не допускается |
| Солевой туман | IEC 60068-2-11 |
| Степень защиты | IP 65, IP 67 |
| ЭMC | IEC 60947-5-2 IEC 60947-5-3 EN 60947-5-3 EN 61000-4-2 ESD 6 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 20 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V EN 61000-4-8 30 A/m EN 55011 класс B |
| EN 61000-4-2 ESD | 6 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 20 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 61000-4-8 | 30 A/m |
| EN 55011 | класс B |
| Ударопрочность | IEC 60947-5-2 |
| Вибропрочность | IEC 60947-5-2 |
| Сертификат UL | Ta -40...70 °C Enclosure type Type 1 напряжение питания Limited Voltage/Current Номер файла UL E174191 |
| Ta | -40...70 °C |
| Enclosure type | Type 1 |
| напряжение питания | Limited Voltage/Current |
| Номер файла UL | E174191 |
| ISO 13849-1 | Категория 2, PL d |
| IEC 61508 | SIL 2 |
| IEC 62061 | SIL cl 2 |
| Срок службы TM (Mission Time) [h] | <= 175200 |
| Срок службы ТМ (дополнительная показание) | 20 лет |
| Надёжность системы обеспечения безопасности PFHD [1/h] | < 1,0E-07 |
| Вес [g] | 163,5 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M18 x 1 |
| Материал | латунь покрыт белой бронзой, PBT (полибутилентерефталат) |
| Дисплей | режим работы 1 x светодиод, зелёный Сигнал 1 x светодиод, жёлтый |
| режим работы | 1 x светодиод, зелёный |
| Сигнал | 1 x светодиод, жёлтый |
| Комплект поставки | крепежные гайки: 2 |
| Примечания | Если не указано иное, то все данные приведены для эталонной мишени согласно IEC 60947-5-2 в целом температурном диапазоне. (FE360 = ST37K) 24x24x1 mm |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
