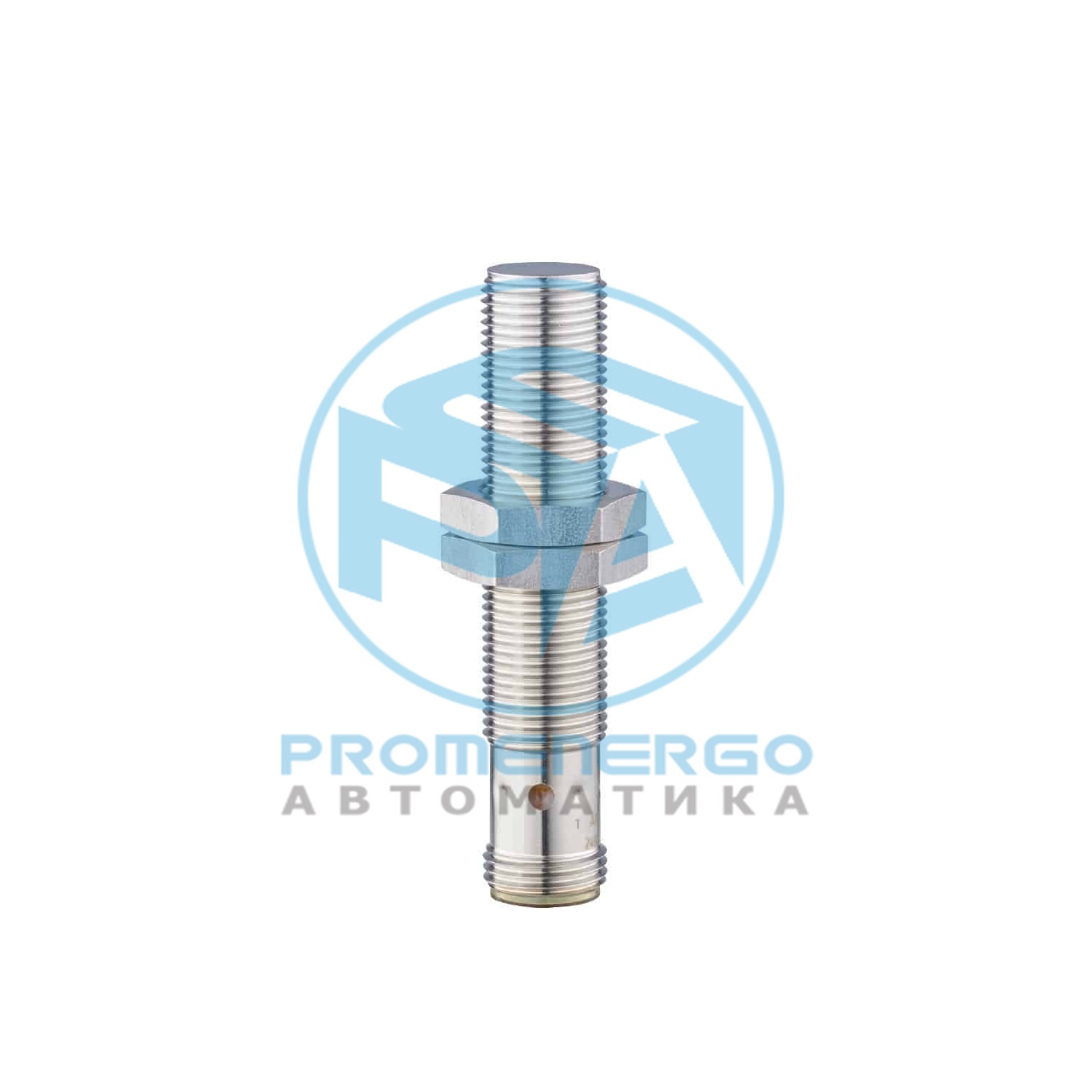

IFM GF761S
Характеристики Электрическое исполнение PNP Зона обнаружения мишени [mm] 0...1,5 Корпус Резьбовой корпус Размеры [mm] M12 x 1 / L =
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Зона обнаружения мишени [mm] | 0...1,5 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M12 x 1 / L = 60 |
| Особенности | позолоченные контакты; Цельнометаллический корпус |
| Режим работы | постоянная работа |
| Safety-related sub-function | safe state when undamped correctly (s > sAs (sar)) |
| Применение | Применение в подвижной технике и сложных условиях |
| Рабочее напряжение [V] | 9...32 DC |
| Номинальное напряжение [V] | 60 |
| Потребление тока [mA] | < 10; (24 V) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. время задержки при включении [ms] | 500 |
| Макс. падение напряжения коммутационного выхода [V] | 2,5 DC |
| Количество OSSD выходов | 2 |
| Макс. допустимая токовая нагрузка на каждый OSSD выход [mA] | 50 |
| Выходные данные Тип интерфейса | C класс 1 |
| Выходное напряжение при 24 В | совместим с входами Тип 1, 2 по EN 61131-2 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Макс. емкостная нагрузка [nF] | 20 CL_max |
| Safe switch-off distance sAs [mm] (sar) | 6 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,6 / латунь: 0,7 / алюминий: 0,6 / медь: 0,3 |
| Response time when approaching the enable zone, turn-on time (ton) [ms] | 20 |
| Response time to safety request, turn-off time (toff) [ms] | 20 |
| Risk time / error handling time (toff max) [ms] | 100 |
| Температура окружающей среды [°C] | -40...85 |
| Макс. высота над уровнем моря [m] | 3000 |
| Ионизирующее излучение | не допускается |
| Степень защиты | IP 65; IP 66; IP 67; IP 68; IP 69K |
| Соответствует требованиям | ISO 13849-1 Категория 2, PL d |
| Срок службы TM (Mission Time) [h] | <= 87600 |
| Срок службы ТМ промышленные среды (дополнительная показание) | Температурный диапазон -25...70 °C <= 175200 |
| PFH [1/h] | < 1,5E-07 |
| Вес [g] | 32,95 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M12 x 1 |
| Материал | Резьбовая втулка: нерж. сталь (1.4404 / 316L); активная поверхность: нерж. сталь (1.4404 / 316L); светодиодное окно: PEI; светодиод Уплотнение: PU; крепежные гайки: нерж. сталь (1.4404 / 316L) |
| Момент затяжки [Nm] | 15 |
| Цельнометаллический корпус | да |
| Дисплей | Отображение коммутационного состояния 4 светодиод, жёлтый |
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый |
| Соединение | 1 L+ 2 OSSD2 3 L- 4 OSSD1 |
