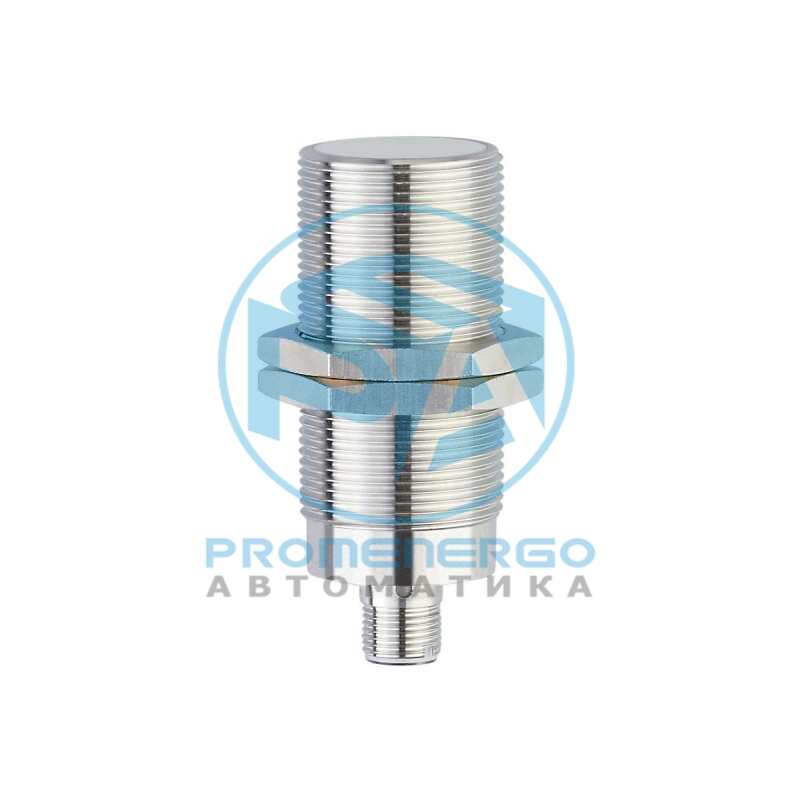

IFM II5971
Прочный металлический корпус для применения в подвижной технике Большое расстояние срабатывания для бесперебойной работы Широкий диапазон рабочих температур Высокая степень защиты для соответствия требованиям сложных условий эксплуатации Хорошо видимая индикация коммутационного состояния
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | NO |
| Диапазон срабатывания [mm] | 15 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M30 x 1,5 / L = 75 |
| Рабочее напряжение [V] | 10...36 DC |
| Потребление тока [mA] | < 15 |
| Класс защиты | II |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250 |
| Частота переключения DC [Hz] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Рабочее расстояние срабатывания [mm] | 0...12,1 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] | 1...20 |
| Температура окружающей среды [°C] | -40...70 |
| Степень защиты | IP 67 |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV линейное, Ri: 2 Ом EN 61000-4-6 ВЧ проводимость 10 V EN 55011 излучение класс B signal-to-noise ratio walkie-talkie 150 MHz (5 W): 7,5 cm / 450 MHz (5 W): 5 cm / 900 MHz (2 W): 0 cm |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-5 Surge | 0,5 kV линейное, Ri: 2 Ом |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 55011 излучение | класс B |
| signal-to-noise ratio walkie-talkie | 150 MHz (5 W): 7,5 cm / 450 MHz (5 W): 5 cm / 900 MHz (2 W): 0 cm |
| Виброустойчивость | EN 60068-2-6 Fc 20 г (10...3000 Hz) / -20...50 °C 50 циклов качания частоты, 1 октава в минуту в 3 осях |
| EN 60068-2-6 Fc | 20 г (10...3000 Hz) / -20...50 °C 50 циклов качания частоты, 1 октава в минуту в 3 осях |
| Ударопрочность | EN 60068-2-27 Ea 100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям / -40...85 °C |
| EN 60068-2-27 Ea | 100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям / -40...85 °C |
| Постоянная ударопрочность | EN 60068-2-27 40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20...50 °C |
| EN 60068-2-27 | 40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20...50 °C |
| Вес [g] | 209 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M30 x 1,5 |
| Материал | латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат) бесцветный |
| Дисплей | Состояние выхода 4 x 90° светодиод, жёлтый |
| Состояние выхода | 4 x 90° светодиод, жёлтый |
| Комплект поставки | крепежные гайки: 2 |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
