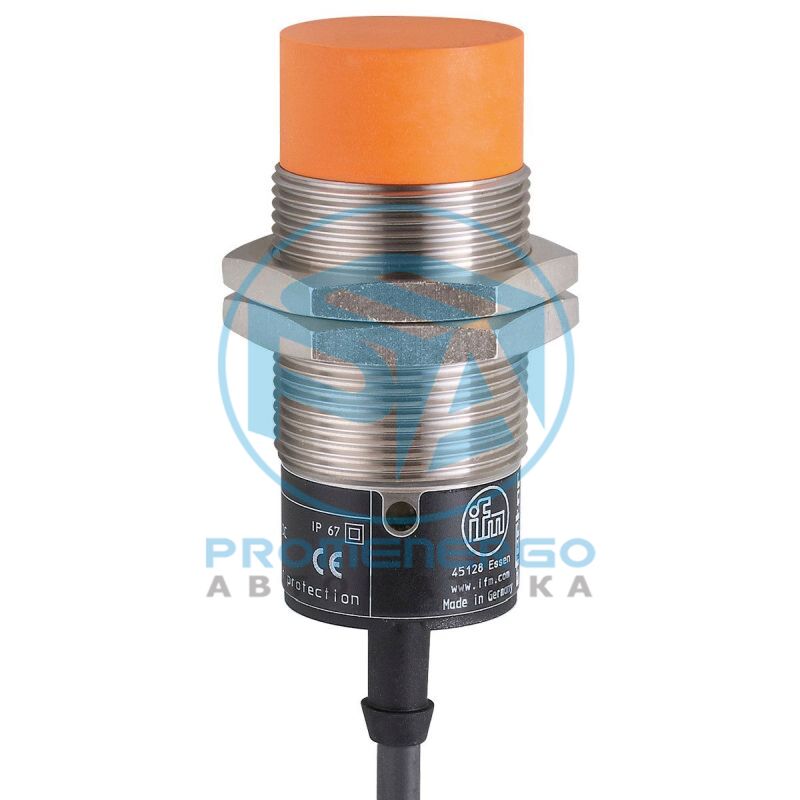

IFM II5936

Для применения при температуре до 130 °C Идеально подходят для применения в сталелитейной и стекольной промышленности Большой выбор различных исполнений Прочный корпус из нержавеющей стали для использования в тяжелых условиях эксплуатации Длинные силиконовые кабельные клеммы могут находиться за пределами критической области

Технические характеристики

Электрическое исполнениеPNP
Функция выходного сигналакомплементарный
Диапазон срабатывания [mm]15
КорпусРезьбовой корпус
Размеры [mm]M30 x 1,5
Рабочее напряжение [V]10...36 DC
Потребление тока [mA]15, (24 V)
Класс защитыII
Защита от переполюсовкида
Макс. падение напряжения коммутационного выхода DC [V]2,5
Макс. ток утечки [mA]0,5
Постоянный ток нагрузки коммутационного выхода DC [mA]70
Частота переключения DC [Hz]250
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Реальное расстояние срабатывания Sr [mm]15 +/- 10 %
Рабочее расстояние срабатывания [mm]0...12,1
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]1...20
Смещение точки переключения [% от Sr]-10...10
Температура окружающей среды [°C]0...130
Степень защитыIP 67
ЭMCEN 61000-4-2 ESD 4 kV CD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV линейное, Ri: 2 Ом EN 61000-4-6 ВЧ проводимость 10 V EN 55011 излучение класс B
EN 61000-4-2 ESD4 kV CD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость10 V
EN 55011 излучениекласс B
MTTF [годы]1361
Вес [g]399,5
Монтажнезаподлицо
Обозначение резьбыM30 x 1,5
МатериалРезьбовая втулка: нерж.сталь, активная поверхность: PBT (полибутилентерефталат), крышка: TPE
Комплект поставкикрепежные гайки: 2
Упаковочная величина1 шт.
СоединениеКабель: 6 m, силикон, ? 5,4 mm, 4 x 0,34 mm?
