IFM II0310
Характеристики Электрическое исполнение Возможно подключение в ряд (последовательно) AC 100 V = max. 2 AC 200 V = max. 4
Технические характеристики
| Электрическое исполнение | Возможно подключение в ряд (последовательно) AC 100 V = max. 2 AC 200 V = max. 4 |
|---|---|
| Функция выходного сигнала | NO |
| Диапазон срабатывания [mm] | 10 |
| Корпус | Резьбовой корпус |

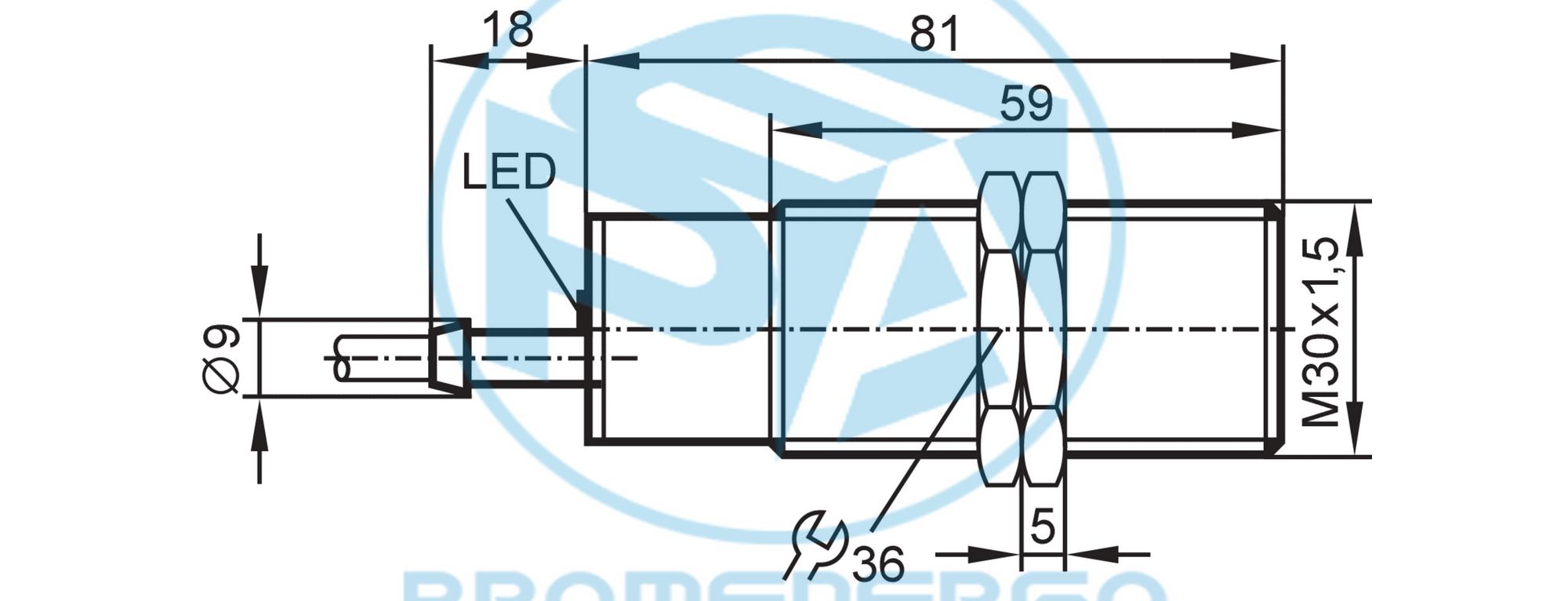

| Размеры [mm] | M30 x 1,5 / L = 81 |
| Рабочее напряжение [V] | 20...250 AC/DC |
| Класс защиты | II |
| Защита от перепутывания полярности | нет |
| Макс. падение напряжения [V] коммутационного выхода | 7,5 DC |
| Макс. падение напряжения [V] коммутационного выхода | 7,5 АС |
| Минимальная нагрузка по току [mA] | 5 |
| Макс. ток утечки [mA] | 4 |
| Постоянный ток нагрузки [mA] коммутационного выхода | 70; (200 (...50 °C)) АС |
| Постоянный ток нагрузки [mA] коммутационного выхода | 100 DC |
| Кратковременный ток нагрузки коммутационного выхода [mA] | 2200; (20 ms / 0,5 Hz) |
| Частота переключения АС [Hz] | 25 |
| Частота переключения DC [Hz] | 50 |
| Защита от короткого замыкания | нет |
| Защита от перегрузок по току | нет |
| Реальное расстояние срабатывания Sr [mm] | 10 +/- 10 % |
| Рабочее расстояние срабатывания [mm] | 0...8,1 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] | 3...15 |
| Смещение точки переключения [% от Sr] | -10...10 |
| Температура окружающей среды [°C] | -25...80 |
| Степень защиты | IP 67 |
| Вес [g] | 412 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M30 x 1,5 |
| Материал | латунь никелированн.; PBT (полибутилентерефталат) |
| Дисплей | Состояние выхода 1 x светодиод, красный |
| Требуемая защита | миниатюрный предохранитель IEC60127-2 лист 1; <= 2 A; быстрая реакция |
| Кабель | 6 m, PVC (поливинилхлорид); 2 x 0,5 mm? |
| Примечание | миниатюрный предохранитель IEC60127-2 лист 1 <= 2 A быстрая реакция |
| Цвета жил | BN = коричневый; BU = синий |
