IFM IG6210

Прочное металлическое исполнение для применения в тяжелых условиях эксплуатации Большое расстояние срабатывания для бесперебойной работы Высокая частота переключения Высокая степень защиты для соответствия требованиям сложных условий эксплуатации

Технические характеристики

Электрическое исполнениеPNP
Диапазон срабатывания [mm]8
КорпусРезьбовой корпус

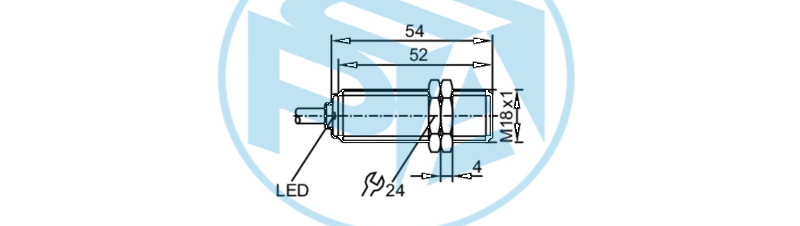

Размеры [mm]M18 x 1 / L = 54
Рабочее напряжение [V]10...36 DC
Потребление тока [mA]< 15
Класс защитыII
Защита от переполюсовкида
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Частота переключения DC [Hz]500
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Реальное расстояние срабатывания Sr [mm]6,48
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [%]1...20
Температура окружающей среды [°C]-40...70
Степень защитыIP 69K
ЭMCSt?rfestigkeit nach DIN ISO 11452-2 120 V/m EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV (line to line) EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B
St?rfestigkeit nach DIN ISO 11452-2120 V/m
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV (line to line)
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
УдаропрочностьIEC 60068-2-27 150 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям / -40°C / 70°C
IEC 60068-2-27150 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям / -40°C / 70°C
Вес [g]82,5
Монтажустановка заподлицо
Обозначение резьбыM18 x 1
МатериалКорпус: латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат), крышка: TPU
Момент затяжки [Nm]25
Дисплейgelb
Комплект поставкикрепежные гайки: 2
РекомендацииПо индивидуальному заказу
Упаковочная величина1 шт.
