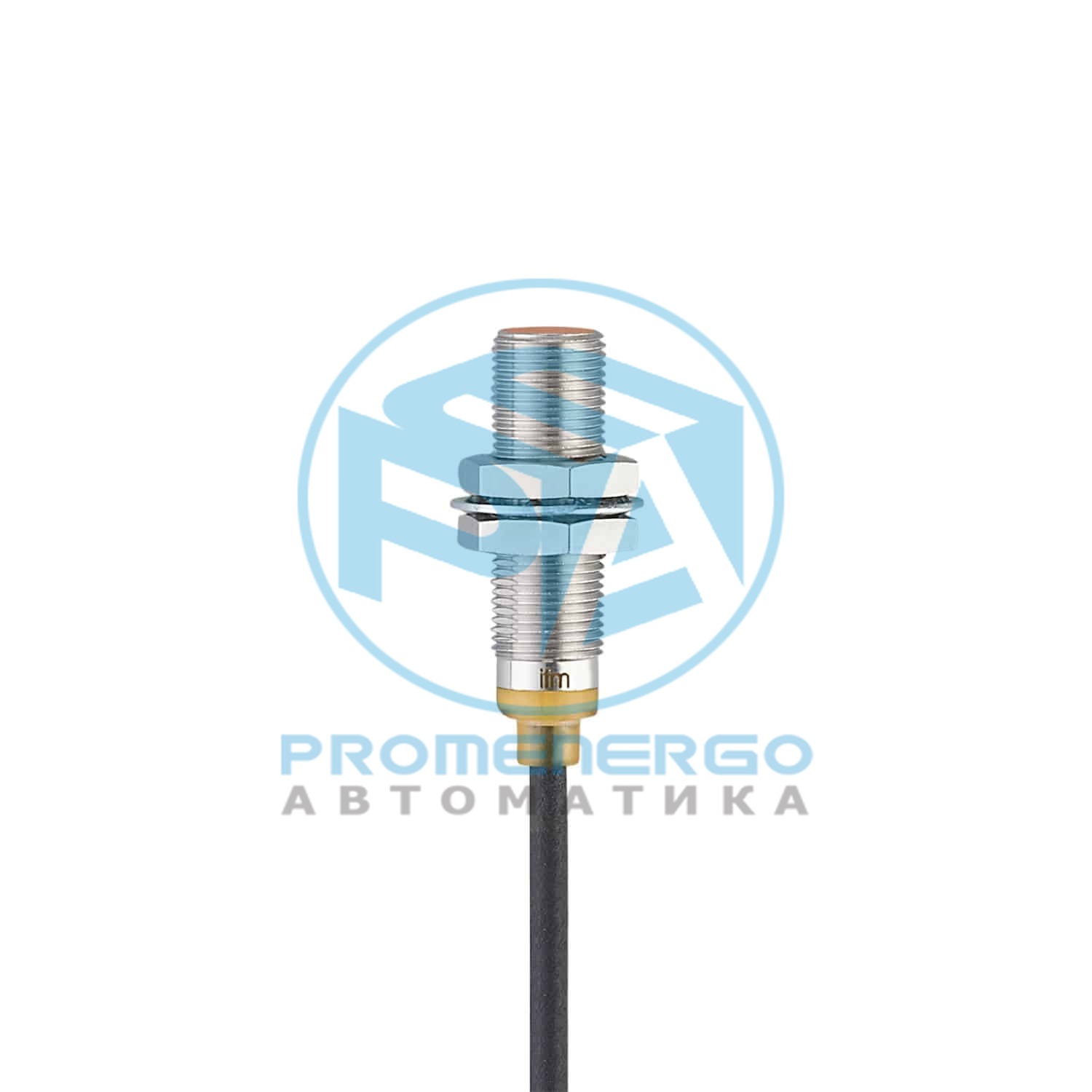

IFM IFS724
Светодиод 1 светодиод жёлтый Электрическое исполнение PNP/NPN Функция выходного сигнала NC Диапазон срабатывания [mm] 4 Корпус Резьбовой корпус Размеры [mm]
Технические характеристики
| Светодиод | 1 светодиод жёлтый |
|---|---|
| Электрическое исполнение | PNP/NPN |
| Функция выходного сигнала | NC |
| Диапазон срабатывания [mm] | 4 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M12 x 1 / L = 39 |
| Особенности | Пригодность для кабельной цепи; Увеличенное расстояние срабатывания |
| Применение | Промышленное применение / заводская автоматизация |
| Рабочее напряжение [V] | 10...30 DC; («подача ограниченного напряжения / тока» в соответствии с UL) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода [V] | 5 DC |
| Минимальная нагрузка по току [mA] | 2 |
| Макс. ток утечки [mA] | 0,6 |
| Постоянный ток нагрузки коммутационного выхода [mA] | 100 DC |
| Частота переключения DC [Hz] | 700 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Реальное расстояние срабатывания Sr [mm] | 4 +/- 10 % |
| Рабочее расстояние срабатывания [mm] | 0...3,24 |
| Увеличенное расстояние срабатывания | да |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] | 3...15 |
| Смещение точки переключения [% от Sr] | -10...10 |
| Температура окружающей среды [°C] | -40...85 |
| Степень защиты | IP 65; IP 66; IP 67; IP 68; IP 69K |
| Испытания / одобрения | ЭMC EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 ВЧ излучение 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 ВЧ проводимость 10 V; EN 55011 класс B; Виброустойчивость EN 60068-2-6 Fc 20 г (10...3000 Hz) / 50 циклов качания частоты; 1 октава в минуту в 3 осях; Ударопрочность EN 60068-2-27 Ea 100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям; Постоянная ударопрочность EN 60068-2-27 40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям; Быстрые изменения температуры EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = 10 с; 50 циклов; Тестирование солевым туманом EN 60068-2-52 Kb Степень воздействия 5 (4 испытательных цикла) |
| Встроенное программное обеспечение | да, включено |
| Сертификат UL | Ta -25...75 °C; Enclosure type Type 1; напряжение питания Limited Voltage/Current; Регистрационный номер UL A007; Номер файла UL E174191 |
| Вес [g] | 71,4 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M12 x 1 |
| Материал | корпус: латунь покрыт белой бронзой; активная поверхность: PBT (полибутилентерефталат) оранжевый; светодиодное окно: PEI; крепежные гайки: латунь покрыт белой бронзой |
| Пригодность для кабельной цепи | да |
| Радиус изгиба в случае движения кабеля | мин. 10 x диаметр кабеля |
| Циклы изгиба | > 5 Mio. |
| Дисплей | Состояние выхода 1 x светодиод, жёлтый |
| Комплект поставки | крепежные гайки: 2; контргайка: 1 |
| Упаковочная величина | 1 шт. |
| Электрическое подключение | Кабель: 2 m, PUR (полиуретан); 2 x 0,34 mm? |
| Цвета жил | BK = черный |
