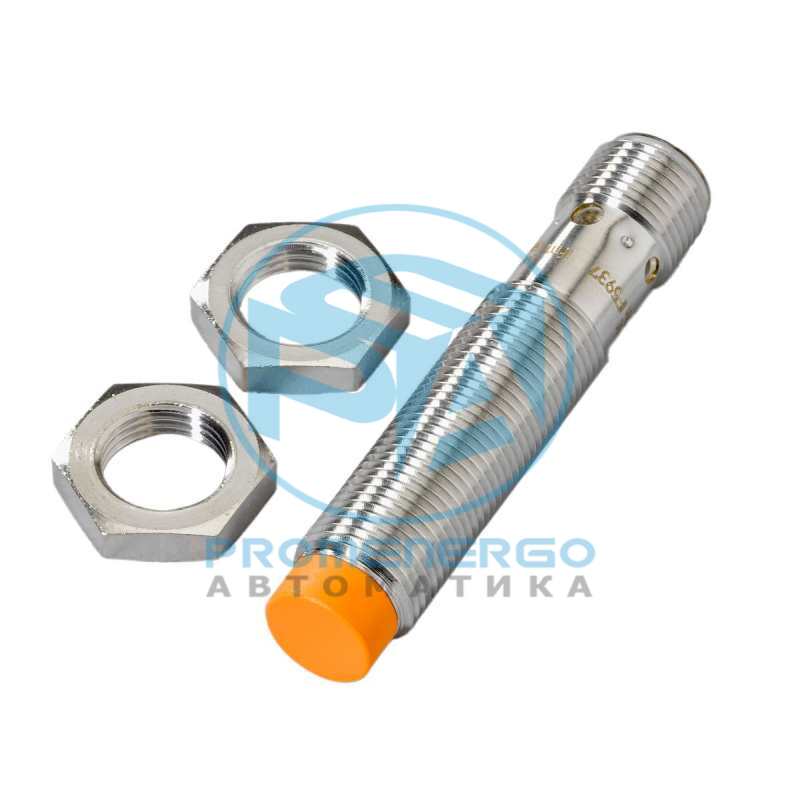

IFM IF5937
Для применения в станкостроении и металлообработке Устойчивость к маслам и смазочно-охлаждающим эмульсиям Высокая степень защиты для соответствия требованиям сложных условий эксплуатации С оптической помощью при установке и настройке Большое расстояние срабатывания для бесперебойной работы
Технические характеристики
| Электрическое исполнение | PNP/NPN |
|---|---|
| Функция выходного сигнала | нормально открытый / нормально закрытый, (по выбору) |
| Диапазон срабатывания [mm] | 7 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M12 x 1 / L = 60 |
| Особенности | позолоченные контакты, Увеличенное расстояние срабатывания, Световая индикация, упрощающая процедуру установки |
| Рабочее напряжение [V] | 10...36 DC |
| Класс защиты | II |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода DC [V] | 4,6 |
| Минимальная нагрузка по току [mA] | 4 |
| Макс. ток утечки [mA] | 1 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 |
| Частота переключения DC [Hz] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Реальное расстояние срабатывания Sr [mm] | 7 +/- 10 % |
| Рабочее расстояние срабатывания [mm] | 0...5,7 |
| Увеличенное расстояние срабатывания | да |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4 |
| Гистерезис [% от Sr] | 1...20 |
| Смещение точки переключения [% от Sr] | -10...10 |
| Температура окружающей среды [°C] | -25...70 |
| Степень защиты | IP 68, ('Coolant') |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV линейное, Ri: 2 Ом EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-5 Surge | 0,5 kV линейное, Ri: 2 Ом |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 55011 | класс B |
| MTTF [годы] | 1320 |
| Вес [g] | 28,3 |
| Монтаж | незаподлицо |
| Обозначение резьбы | M12 x 1 |
| Материал | латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат) оранжевый |
| Дисплей | Состояние выхода 4 x 90° светодиод, жёлтый Помощь при настройке 1 x светодиод, красный |
| Состояние выхода | 4 x 90° светодиод, жёлтый |
| Помощь при настройке | 1 x светодиод, красный |
| Световая индикация, упрощающая процедуру установки | да |
| Комплект поставки | крепежные гайки: 2 |
| Упаковочная величина | 1 шт. |
