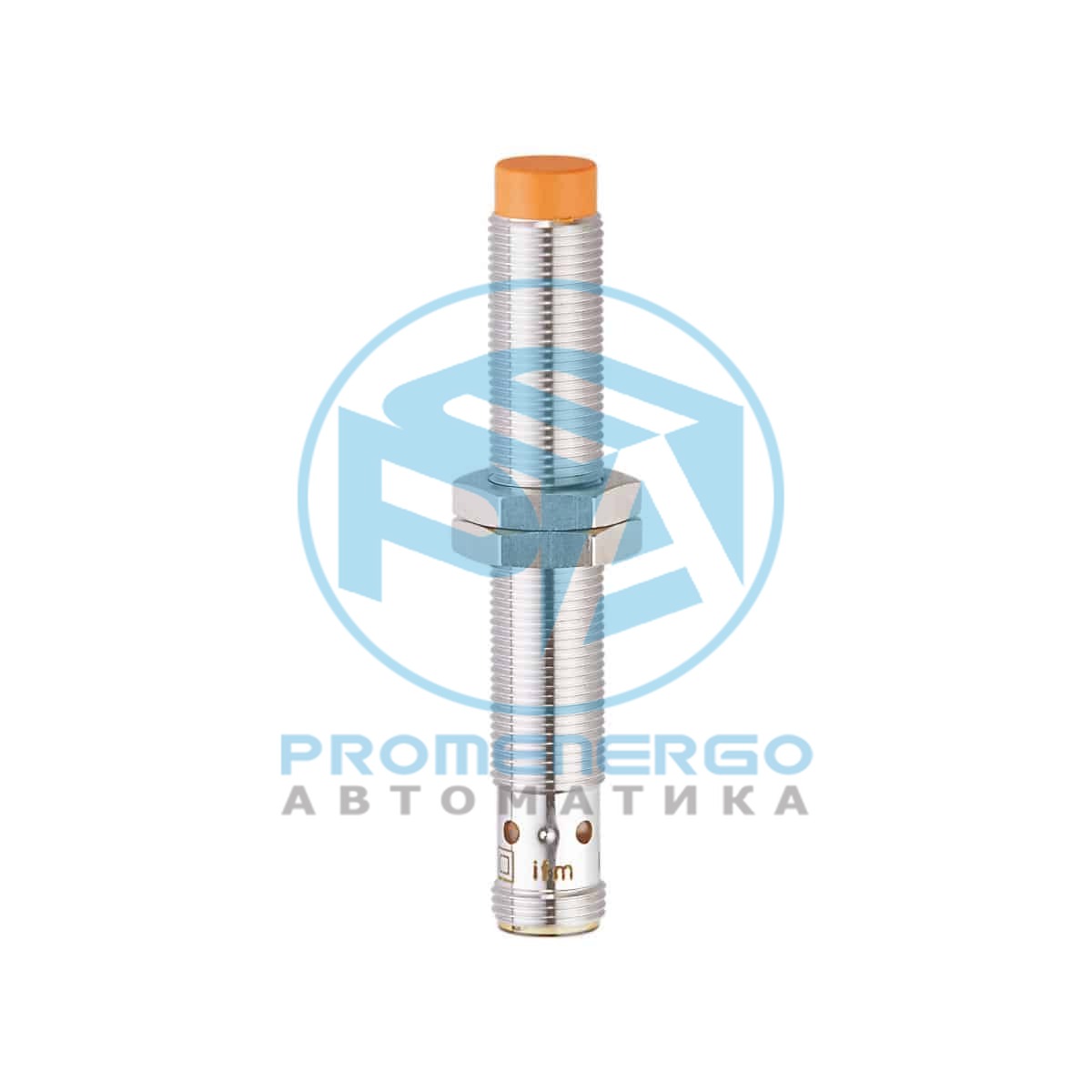

IFM IF5622
Высокая частота переключения Высокая степень защиты для соответствия требованиям сложных условий эксплуатации Широкий диапазон рабочих температур Прочный металлический корпус для применения в тяжелых условиях эксплуатации Для точного обнаружения положения на машинах
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | NC |
| Диапазон срабатывания [mm] | 4 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M12 x 1 / L = 80 |
| Особенности | позолоченные контакты |
| Рабочее напряжение [V] | 10...30 DC |
| Потребление тока [mA] | < 15 |
| Класс защиты | II |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 200 |
| Частота переключения DC [Hz] | 400 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Реальное расстояние срабатывания Sr [mm] | 4 +/- 10 % |
| Рабочее расстояние срабатывания [mm] | 0...3,24 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] | 3...15 |
| Смещение точки переключения [% от Sr] | -10...10 |
| Температура окружающей среды [°C] | -25...80 |
| Степень защиты | IP 67 |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 55011 | класс B |
| MTTF [годы] | 898 |
| Сертификат UL | Ta 0...40 °C Enclosure type Type 1 напряжение питания Hazardous voltage Регистрационный номер UL A004 Номер файла UL E174191 |
| Ta | 0...40 °C |
| Enclosure type | Type 1 |
| напряжение питания | Hazardous voltage |
| Регистрационный номер UL | A004 |
| Номер файла UL | E174191 |
| Вес [g] | 31,7 |
| Монтаж | незаподлицо |
| Обозначение резьбы | M12 x 1 |
| Материал | латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат) оранжевый, светодиодное окно: PEI, крепежные гайки: латунь покрыт белой бронзой |
| Дисплей | Состояние выхода 4 x 90° светодиод, жёлтый |
| Состояние выхода | 4 x 90° светодиод, жёлтый |
| Комплект поставки | крепежные гайки: 2 |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
