IFM IE5416
Для использования в ограниченном пространстве С компактным разъёмом M8 Хорошо видимая индикация коммутационного состояния Прочный металлический корпус для применения в тяжелых условиях эксплуатации Высокая частота переключения
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | NO |
| Диапазон срабатывания [mm] | 1,5 |
| Корпус | Резьбовой корпус |

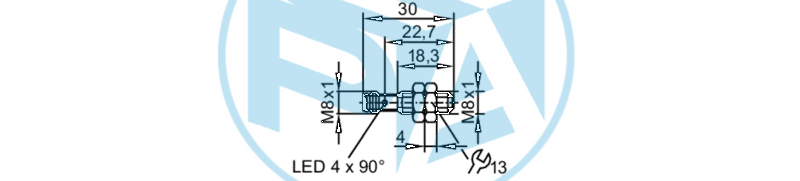

| Размеры [mm] | M8 x 1 / L = 30 |
| Особенности | Увеличенное расстояние срабатывания |
| Рабочее напряжение [V] | 10...30 DC |
| Потребление тока [mA] | < 10 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 |
| Частота переключения DC [Hz] | 3000 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Реальное расстояние срабатывания Sr [mm] | 1,5 +/- 10 % |
| Рабочее расстояние срабатывания [mm] | 0...1,2 |
| Увеличенное расстояние срабатывания | да |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] | < 15 |
| Смещение точки переключения [% от Sr] | -10...10 |
| Температура окружающей среды [°C] | -25...70 |
| Степень защиты | IP 68 |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 55011 | класс B |
| MTTF [годы] | 1465 |
| Сертификат UL | Ta -25...70 °C Enclosure type Type 1 напряжение питания Limited Voltage/Current Регистрационный номер UL A017 Номер файла UL E174191 |
| Ta | -25...70 °C |
| Enclosure type | Type 1 |
| напряжение питания | Limited Voltage/Current |
| Регистрационный номер UL | A017 |
| Номер файла UL | E174191 |
| Вес [g] | 13,2 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M8 x 1 |
| Материал | нерж. сталь (1.4404 / 316L), активная поверхность: LCP черный, светодиодное окно: PPSU, крепежные гайки: нерж. сталь (1.4404 / 316L) |
| Момент затяжки [Nm] | A = 5 mm: 3 Nm, B = 5 Nm |
| Дисплей | Состояние выхода 4 светодиод, жёлтый |
| Состояние выхода | 4 светодиод, жёлтый |
| Комплект поставки | крепежные гайки: 2 |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M8 |
