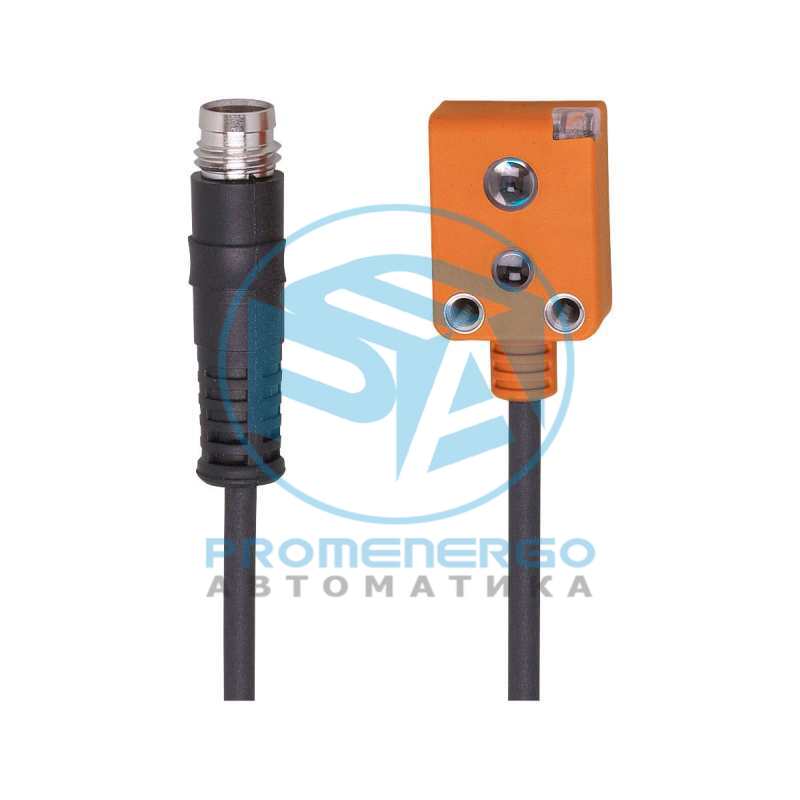

IFM O7H202
Небольшой корпус для использования в местах с ограниченным пространством Для надежного обнаружения положения в технологиях сборки, подачи и манипулирования Небольшое световое пятно и узкий световой конус для обнаружения небольших объектов Точное подавление заднего фона Простое выравнивание благодаря видимому красному лучу света
Технические характеристики
| Тип света | красный свет |
|---|---|
| Корпус | Прямоугольный |
| Размеры [mm] | 20,3 x 15 x 9 |
| Особенности | Подавление заднего фона |
| Функциональный принцип | Датчик диффузного отражения |
| Рабочее напряжение [V] | 10...30 DC, ('supply class 2' согласно UL) |
| Потребление тока [mA] | 20, ((24 V)) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Длина волны [nm] | 633 |
| Электрическое исполнение | PNP |
| Функция выходного сигнала | Режим срабатывания на свет |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 |
| Частота переключения DC [Hz] | 750 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Диапазон [mm] | 5...50, (белая бумага 200 x 200 mm) |
| Диапазон для белого объекта (90 % отражение) [mm] | 5...50 |
| Диапазон для серого объекта (18 % отражение) [mm] | 6...48 |
| Диапазон для черного объекта (6 % отражение) [mm] | < 46 |
| Настраиваемый диапазон | нет |
| Макс. диаметр светового пятна [mm] | 2,5 |
| Размеры светового пятна по отношению к | при максимальном диапазоне |
| Доступно подавление заднего фона | да |
| Температура окружающей среды [°C] | -25...60 |
| Степень защиты | IP 65 |
| ЭMC | EN 60947-5-2 |
| MTTF [годы] | 1610 |
| Вес [g] | 14,4 |
| Материал | PA (полиамид) |
| Материал линз | PMMA |
| Насадка на линзы | Боковая оптика |
| Дисплей | Состояние выхода 1 x светодиод, жёлтый |
| Состояние выхода | 1 x светодиод, жёлтый |
| Упаковочная величина | 1 шт. |
| Соединение | Кабель: 0,2 m, PUR, 3 x 0,14 mm? |
| Соединение | Разъем: 1 x M8, Блокировка: защелка |
