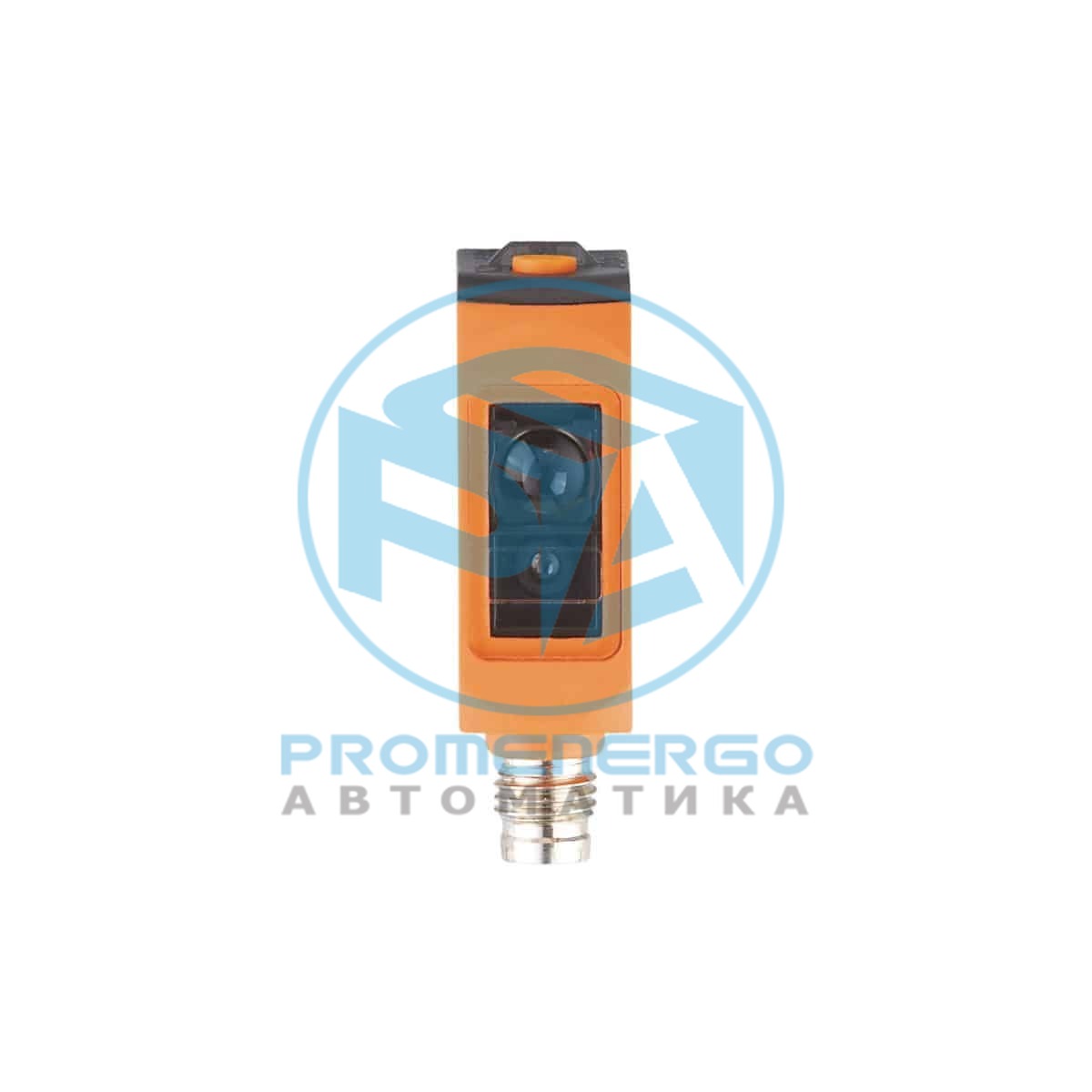

IFM O6H707
Характеристики Тип света красный свет Коммуникационный интерфейс IO-Link Корпус Прямоугольный Размеры [mm] M3 Приложение Особенности Подавление заднего фона Функциональный принцип
Технические характеристики
| Тип света | красный свет |
|---|---|
| Коммуникационный интерфейс | IO-Link |
| Корпус | Прямоугольный |
| Размеры [mm] | M3 |
| Особенности | Подавление заднего фона |
| Функциональный принцип | Датчик диффузного отражения |
| Рабочее напряжение [V] | 10...30 DC |
| Потребление тока [mA] | 16, ((24 V)) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Длина волны [nm] | 650 |
| Электрическое исполнение | PNP |
| Функция выходного сигнала | Режим срабатывания на свет / затемнение, (по выбору) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 |
| Частота переключения DC [Hz] | 1002 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Диапазон [mm] | 1...200, (белая бумага 200 x 200 mm) |
| Диапазон для белого объекта (90 % отражение) [mm] | 1...200 |
| Диапазон для серого объекта (18 % отражение) [mm] | 8...170 |
| Диапазон для черного объекта (6 % отражение) [mm] | 12...100 |
| Макс. диаметр светового пятна [mm] | 2,2 |
| Размеры светового пятна по отношению к | при максимальном диапазоне |
| Доступно подавление заднего фона | да |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable |
| SIO режим | да |
| Нужный тип порта | A |
| Миним.время рабочего цикла [ms] | 10 |
| Рабочие данные IO-Link (циклические) | Функция длина бита рабочее значение 32 состоянием прибора 4 бинарная информация о переключении 1 |
| Функция | длина бита |
| рабочее значение | 32 |
| состоянием прибора | 4 |
| бинарная информация о переключении | 1 |
| IO-Link функции (ациклические) | специфичный для приложения тег, счетчик часов работы, счётчик циклов включения |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 1026 |
| Режим работы | ID прибора |
| по умолчанию | 1026 |
| Температура окружающей среды [°C] | -10...60 |
| Степень защиты | IP 65, IP 67 |
| ЭMC | EN 60947-5-2 |
| Примечание к лазерной защите | Внимание: лазер класс лазера: 1 EN / IEC60825-1:2007 EN / IEC60825-1:2014 Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007. |
| Внимание: | лазер |
| класс лазера: | 1 |
| MTTF [годы] | 513 |
| Сертификат UL | Ta -25...50 °C Enclosure type Type 1 напряжение питания Class 2 Номер файла UL E174191 |
| Ta | -25...50 °C |
| Enclosure type | Type 1 |
| напряжение питания | Class 2 |
| Номер файла UL | E174191 |
| Вес [g] | 34 |
| Обозначение резьбы | M3 |
| Материал | корпус: ABS, PPSU, Уплотнение: EPDM |
| Материал линз | PMMA |
| Дисплей | Состояние выхода 1 x светодиод, жёлтый режим работы 1 x светодиод, зелёный |
| Состояние выхода | 1 x светодиод, жёлтый |
| режим работы | 1 x светодиод, зелёный |
| Примечания | Напряжение питания 'supply class 2' согласно cULus |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
| линия точности | x: расстояние датчик/объект [mm] y: мин. расстояние объект/задний фон [mm] 1 = объект черный (6 % отражение) , задний фон (белый 90 % отражение) 2 = объект серый (отражение 18 %) , задний фон (белый 90 % отражение) 3 = объект белый (отражение 90 %) , задний фон (белый 90 % отражение) |
| x: | расстояние датчик/объект [mm] |
| y: | мин. расстояние объект/задний фон [mm] |
| 1 = | объект черный (6 % отражение) , задний фон (белый 90 % отражение) |
| 2 = | объект серый (отражение 18 %) , задний фон (белый 90 % отражение) |
| 3 = | объект белый (отражение 90 %) , задний фон (белый 90 % отражение) |
| a: | датчик |
| b: | объект |
| c: | задний фон |
| Abstand | белый (отражение 90 %) |
| 20 mm | 0,1 mm |
| 100 mm | 0,5 mm |
| 200 mm | 4 mm |
| 20 mm | +/- 1,0 mm |
| 100 mm | +/- 5,0 mm |
| 200 mm | +/- 20,0 mm |
| Значения при Внешнее освещение на объекте < 10 klx | Значения при |
| Внешнее освещение на объекте | < 10 klx |
