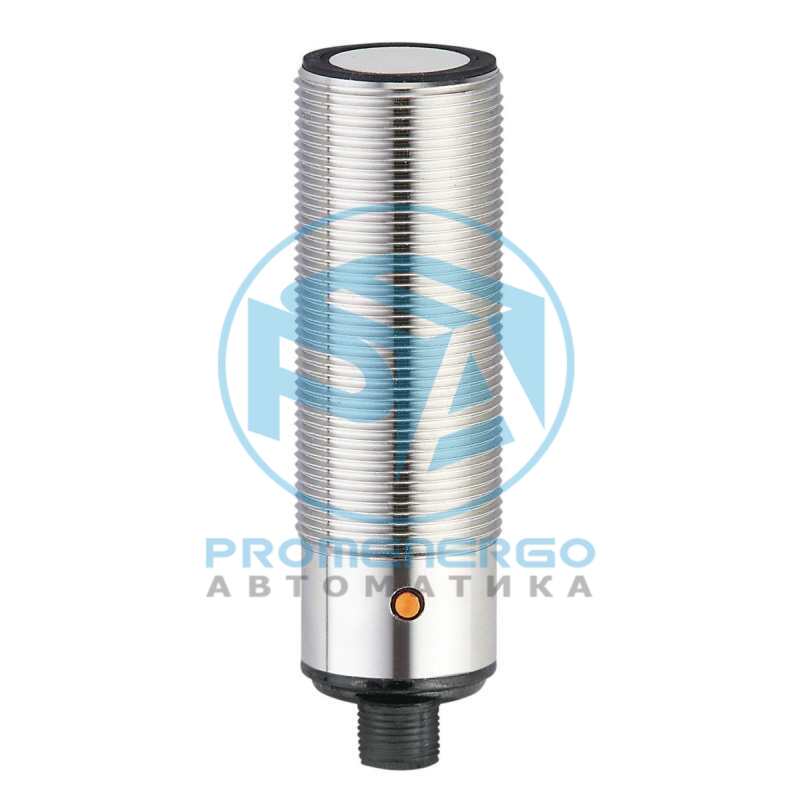

IFM UIT502
Очень большой диапазон обнаружения Интуитивная настройка обнаружения диапазона с помощью кнопки или IO-Link Настройка ширины звукового луча с помощью IO-Link Хорошо видимый светодиод для отображения коммутационного состояния и эхо С программируемым коммутационным выходом и масштабируемым аналоговым выходом Бесконтактное обнаружение независимо от цвета, прозрачности или характеристики поверхности объекта
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый + 1x выход напряжения) |
| Диапазон срабатывания [mm] | 250...3500, (Мишень: 200 x 200 mm) |
| Коммуникационный интерфейс | IO-Link |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M30 x 1,5 / L = 103 |
| Рабочее напряжение [V] | 10...30 DC |
| Потребление тока [mA] | < 30 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 0,3 |
| Преобразователь частоты [kHz] | 112 |
| Количество входов и выходов | Количество цифровых выходов: 1, Количество аналоговых выходов: 1 |
| Общее количество выходов | 2 |
| Количество цифровых выходов | 1 |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 |
| Частота переключения DC [Hz] | 1 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по напряжению [V] | 0...10 |
| Мин. сопротивление нагрузки [Ohm] | 3000 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Слепая зона [mm] | 250 |
| Цилиндрический угол обзора [°] | 12, (+/-2) |
| Макс. отклонение от 90° угла датчик/объект [°] | +/- 4 |
| Температурная компенсация | да |
| Гистерезис [%] | < 3 |
| Смещение точки переключения [%] | -5...5 |
| Отклонение от линейности аналогового выхода [%] | <3 |
| Примечания о точности / отклонении | Указанные значения достигаются после разогрева в течение мин. 20 минут |
| Повторяемость | 1 % |
| Разрешение [mm] | 3 |
| Время отклика [ms] | < 600, (Аналоговый выход) |
| Выбор параметров | гистерезис / окно, вторая точка переключения, Задержка включения и выключения, включения, Функция обучения, Режим срабатывания на свет / затемнение |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Smart Sensor: Device Identification, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Process Data Variable, Device Diagnosis, Teach Channel |
| SIO режим | да |
| Нужный тип порта | A |
| Миним.время рабочего цикла [ms] | 3,2 |
| Рабочие данные IO-Link (циклические) | Функция длина бита рабочее значение 16 состоянием прибора 4 бинарная информация о переключении 2 |
| Функция | длина бита |
| рабочее значение | 16 |
| состоянием прибора | 4 |
| бинарная информация о переключении | 2 |
| IO-Link функции (ациклические) | специфичный для приложения тег, счетчик часов работы |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 1095 |
| Режим работы | ID прибора |
| по умолчанию | 1095 |
| Примечание | Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». |
| Температура окружающей среды [°C] | -20...70 |
| Температура хранения [°C] | -30...80 |
| Степень защиты | IP 67 |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 3 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 3 V EN 55011 класс A |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 3 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 3 V |
| EN 55011 | класс A |
| Виброустойчивость | EN 60068-2-6 Fc (10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц |
| EN 60068-2-6 Fc | (10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц |
| Ударопрочность | EN 60068-2-27 Ea 30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
| EN 60068-2-27 Ea | 30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
| MTTF [годы] | 113 |
| Сертификат UL | Ta -20...70 °C напряжение питания Class 2 Номер файла UL E174191 |
| Ta | -20...70 °C |
| напряжение питания | Class 2 |
| Номер файла UL | E174191 |
| Вес [g] | 221 |
| Обозначение резьбы | M30 x 1,5 |
| Материал | нерж. сталь (1.4404 / 316L), PA (полиамид), эпоксидная керамика |
| Момент затяжки [Nm] | 100 |
| Дисплей | Состояние выхода 2 x светодиод, жёлтый эхо 1 x светодиод, зелёный |
| Состояние выхода | 2 x светодиод, жёлтый |
| эхо | 1 x светодиод, зелёный |
| Функция обучения | да |
| Комплект поставки | крепежные гайки: 2, нерж.сталь |
| Примечания | Напряжение питания 'supply class 2' согласно cULus |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
| 1 | Расстояние |
| 2 | Стандартный звуковой конус |
| 3 | Средний звуковой конус |
| 4 | Узкий звуковой конус |
