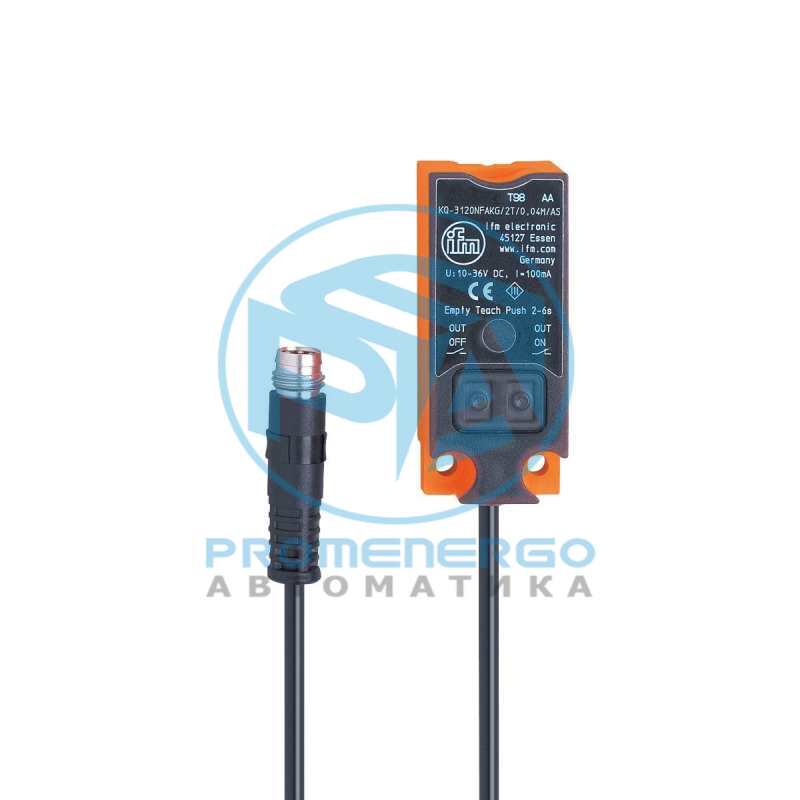

IFM KQ6004
Простая настройка параметров с помощью IO-Link Программируемая функция выходного сигнала нормально открытый/ нормально закрытый Хорошо видимая индикация коммутационного состояния при помощи светодиодов Простая установка с помощью монтажных адаптеров и кабельных стяжек Для обнаружения положения или контроля уровня
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | нормально открытый / нормально закрытый, (по выбору) |
| Диапазон срабатывания [mm] | 12 |
| Коммуникационный интерфейс | IO-Link |
| Корпус | Прямоугольный |
| Размеры [mm] | 20 x 14 x 48 |
| Установка | обнаружение через неметаллическую стенку контейнера или на обводных трубах |
| Среда | сухой сыпучий материал, жидкости |
| Рабочее напряжение [V] | 10...30 DC |
| Потребление тока [mA] | < 17 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 |
| Частота переключения DC [Hz] | 10 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Реальное расстояние срабатывания Sr [mm] | 12 +/- 10 % |
| Гистерезис [% от Sr] | 1...15 |
| Смещение точки переключения [% от Sr] | -20...20 |
| Способ передачи | COM1 (4,8 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Smart Sensor |
| SIO режим | да |
| Миним.время рабочего цикла [ms] | 100,8 |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 371 |
| Режим работы | ID прибора |
| по умолчанию | 371 |
| Температура окружающей среды [°C] | -25...80 |
| Степень защиты | IP 65, IP 67, IP 69K |
| ЭMC | EN 61000-4-2 ESD 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 3 V EN 55011 класс B |
| EN 61000-4-2 ESD | 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 3 V |
| EN 55011 | класс B |
| Ударопрочность | EN 60068-2-27 30 г 6 ударов / 11 мс полусинуса (x, y, z) |
| EN 60068-2-27 | 30 г 6 ударов / 11 мс полусинуса (x, y, z) |
| Вибропрочность | EN 60068-2-6 (10...55 Hz) / 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц |
| EN 60068-2-6 | (10...55 Hz) / 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц |
| MTTF [годы] | 725 |
| Сертификат UL | Ta -25...80 °C Enclosure type Type 1 напряжение питания Limited Voltage/Current |
| Ta | -25...80 °C |
| Enclosure type | Type 1 |
| напряжение питания | Limited Voltage/Current |
| Вес [g] | 25,2 |
| Монтаж | незаподлицо |
| Материал | корпус: PBT (полибутилентерефталат) усиленное стекловолокно, Кнопки / светодиод: TPE-U, крышка: PC усиленное стекловолокно |
| Дисплей | Состояние выхода 1 x светодиод, жёлтый |
| Состояние выхода | 1 x светодиод, жёлтый |
| Функция обучения | да |
| Электронная блокировка | да |
| Упаковочная величина | 1 шт. |
| Соединение | Кабель: 0,04 m, PVC (поливинилхлорид), 3 x 0,14 mm? |
| Соединение | Разъем: 1 x M8 |
