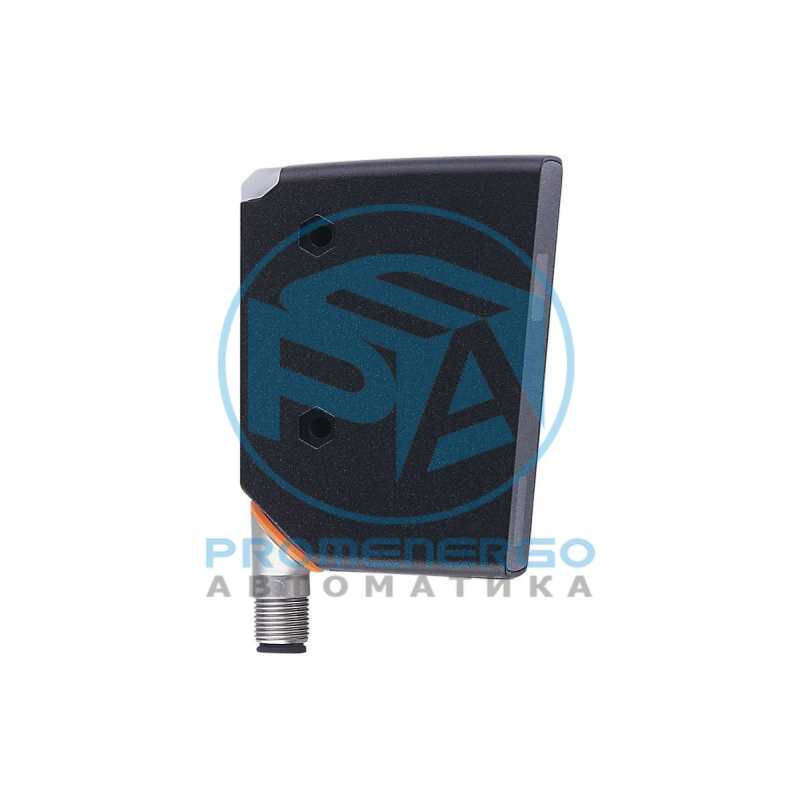

IFM OPD100
PMD Profiler для проверки профиля объекта Встроенный контроль качества для обеспечения правильной сборки деталей Быстрая настройка без программного обеспечения Независимое от расстояния измерение для больших допусков при позиционировании предметов Устойчивость к внешнему освещению - не требуется экранирование или внешняя подсветка
Технические характеристики
| Тип света | красный свет |
|---|---|
| Коммуникационный интерфейс | IO-Link |
| Лазерная защита класса | 1 |
| Размеры [mm] | 88 x 65 x 28,5 |
| Рабочее напряжение [V] | 10...30 DC |
| Потребление тока [mA] | < 200 |
| Потребление тока опорное напряжение [V] | 10 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 2 |
| Длина волны [nm] | 650 |
| Количество входов и выходов | Количество цифровых входов: 1, Количество цифровых выходов: 2 |
| Количество цифровых входов | 1 |
| Триггер | внешнее |
| Электрическое исполнение | PNP/NPN, (параметризуемый) |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | 2 x нормально открытый / нормально закрытый , (параметризуемый) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Измерение расстояния (Z-направление) [mm] | 150...300 |
| Ширина диапазона измерения (X-направление) при мин. измерении расстояния [mm] | 45, (расстояние = 150mm) |
| Ширина диапазона измерения (X-направление) при макс. измерении расстояния [mm] | 90, (расстояние = 300mm) |
| Частота дискретизации [Hz] | 5 |
| Разрешение измеренного значения | Z-направление 200 um Х-направление 250 um |
| Точность | Z-направление +/- 500 um Х-направление +/- 500 um задний фон (белый 90 % отражение) |
| Количество профилей, которые можно сохранить | 1 |
| Количество областей интереса | 1 |
| Способ передачи | COM3 (230,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis |
| SIO режим | да |
| Нужный тип порта | A |
| Миним.время рабочего цикла [ms] | 2,3 |
| Рабочие данные IO-Link (циклические) | Функция длина бита рабочее значение 16 состоянием прибора 4 бинарная информация о переключении 1 |
| Функция | длина бита |
| рабочее значение | 16 |
| состоянием прибора | 4 |
| бинарная информация о переключении | 1 |
| IO-Link функции (ациклические) | счетчик часов работы, количество сообщений о перегрузке, Настройка ROI |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 1260 |
| Режим работы | ID прибора |
| по умолчанию | 1260 |
| Примечание | Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». |
| Температура окружающей среды [°C] | -10...55 |
| Температура хранения [°C] | -40...60 |
| Степень защиты | IP 65 |
| Макс. защищенность от внешней засветки [klx] | 20 |
| ЭMC | EN 60947-5-2 |
| Примечание к лазерной защите | Внимание: лазер класс лазера: 1 EN / IEC60825-1:2007 EN / IEC60825-1:2014 Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007. |
| Внимание: | лазер |
| класс лазера: | 1 |
| MTTF [годы] | 155 |
| Вес [g] | 484,9 |
| Материал | Корпус: отливка из цинка, PPSU, ABS, PMMA, PBT / PC, EPDM, фронтальная оптика: PMMA |
| Дисплей | Состояние выхода 1 x светодиод, жёлтый Отображение работы 1 x светодиод, зелёный Цветной дисплей |
| Состояние выхода | 1 x светодиод, жёлтый |
| Отображение работы | 1 x светодиод, зелёный |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
| 1 | Х-направление |
| 2 | Z-направление |
| 3 | апертура лазерного луча |
| 4 | приёмник |
| измерение расстояния (Z-направление) световая линия 150 mm 50 x 1 mm 300 mm 100 x 1 mm | измерение расстояния (Z-направление) |
| измерение расстояния (Z-направление) | световая линия |
| 150 mm | 50 x 1 mm |
| 300 mm | 100 x 1 mm |
| Значения при Внешнее освещение на объекте < 20 klx постоянные условия окружающей среды 23 °C / 960 hPa минимальная мощность источника питания в минутах 10 | Значения при |
| Внешнее освещение на объекте | < 20 klx |
| постоянные условия окружающей среды | 23 °C / 960 hPa |
| минимальная мощность источника питания в минутах | 10 |
