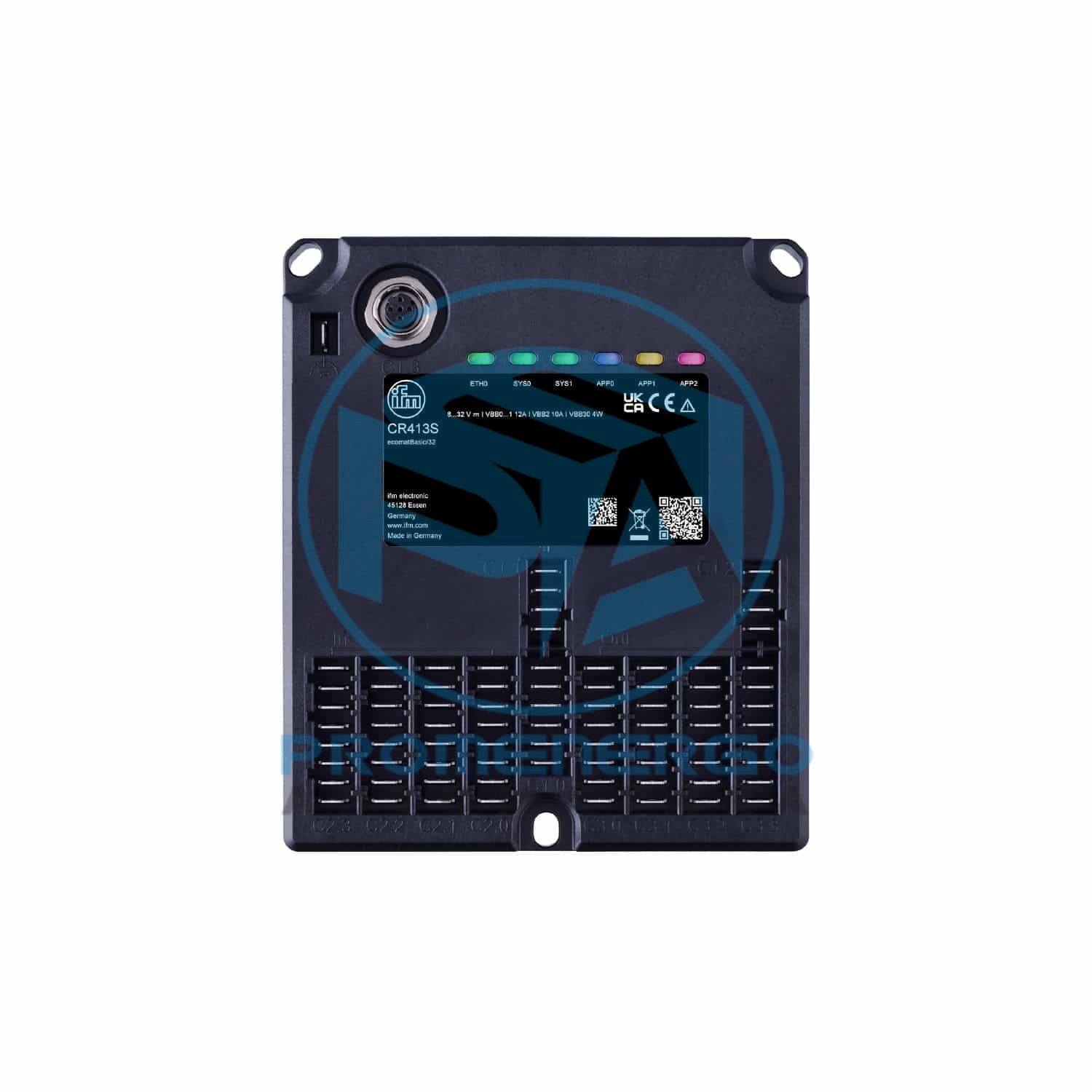

IFM CR413S

Характеристики Общее количество входов 16 Общее количество выходов 16 Коммуникационный интерфейс CAN; Ethernet Степень защиты IP 20 Электронные данные Рабочее

Технические характеристики

Общее количество входов16
Общее количество выходов16
Коммуникационный интерфейсCAN; Ethernet
Степень защитыIP 20
Рабочее напряжение [V]8...32 DC
Номинальное напряжение [V]12 / 24 DC
Мощность [W]4; (VBB30)
Защита от переполюсовкида; (VBB30; VBB0, VBB1, VBB2: in case of supply via the on-board system / battery)
Общее количество входов и выходов32
Количество частотных входов4
Количество входов резистора4
Количество цифровых входов16
Количество аналоговых входов12
Номер4
РазъемC2.0 IN0400, IN0401 IN0500, IN0501
Frequency input function typeЧастота, cycle time
software modeIN_PERIOD_RATIO_CSO IN_PERIOD_RATIO_CSI
input range [V]0...32
Частота [Hz]0,01...5000
Коммутационный уровень high [V]> 70 % VBB30
Коммутационный уровень low [V]< 30 % VBB30
input resistance [Ohm]10000
Точность+/- 10 us
software modeIN_COUNT_CSO IN_COUNT_CSI
Частота [Hz]0...30000
software modeIN_INC_ENCODER_CSO IN_INC_ENCODER_CSI
Частота [Hz]0...5000
software modeIN_PHASE_CSO IN_PHASE_CSI
Частота [Hz]0,0625...5000
software modeIN_VOLTAGE_10
input range [V]0...10
input resistance [Ohm]87600
Разрешение12 Bit
Точность+/- 100 mV
input frequency [Hz]< 330
diagnostic level low0 V; (параметризуемый)
diagnostic level high10 V; (параметризуемый)
software modeIN_DIGITAL_CSO
Коммутационный уровень high [V]> 65 % VBB30; (параметризуемый)
Коммутационный уровень low [V]< 25 % VBB30; (параметризуемый)
Точность+/- 960 mV
diagnostic level low0 % VBB30; (параметризуемый)
diagnostic level high100 % VBB30; (параметризуемый)
software modeIN_DIGITAL_CSI IN_DIGITAL_CSI_NAMUR IN_DIGITAL_CSI_BLANKING
Коммутационный уровень high [V]> 70 % VBB30; (параметризуемый)
Коммутационный уровень low [V]< 30 % VBB30; (параметризуемый)
Точность+/- 320 mV
diagnostic level high400 % VBB30; (параметризуемый)
Номер8
РазъемC2.2 IN0000, IN0001 IN0100, IN0101 Разъем C2.3 IN0600, IN0601 IN0700, IN0701
software modeIN_CURRENT_CSI
input range [mA]0...20
input resistance [Ohm]298
Точность+/- 345 uA
diagnostic level low0 mA; (параметризуемый)
diagnostic level high20 mA; (параметризуемый)
input resistance [Ohm]67600
software modeIN_VOLTAGE_32
input resistance [Ohm]51000
diagnostic level high32 V; (параметризуемый)
software modeIN_VOLTAGE_RATIO
input range [V]0...1000 ‰ VBB30
diagnostic level low0 ‰; (параметризуемый)
diagnostic level high1000 ‰; (параметризуемый)
software modeIN_DIGITAL_CSI
Коммутационный уровень high [V]> 70 % VBB30 (параметризуемый)
Коммутационный уровень low [V]< 30 % VBB30 (параметризуемый)
input resistance [Ohm]9500
diagnostic level low1 V; (параметризуемый)
РазъемC2.1 IN0200, IN0201 IN0300, IN0301
software modeIN_DIGITAL_CSI IN_DIGITAL_CSI_NAMUR
input resistance [Ohm]3200
software modeIN_RESISTOR
input range [Ohm]16...30000
measuring current [mA]< 2,0
Точность16...3000 ?: +/- 60 ? 3000...15000 ?: +/- 750 ? 15000...30000 ?: +/- 3000 ?
diagnostic level low0 Ohm; (параметризуемый)
diagnostic level high30000 Ohm; (параметризуемый)
Количество цифровых выходов16
Количество ШИМ выходов12
Количество ШИМ-I выходов4
Номер2
РазъемC1.0 VBB0, VBB1
Output group switch function typevirtual switch
software modeOUT_DIGITAL_VIRT
voltage range [V]6...32
измерение напряжения [V]0...36
accuracy of the voltage measurement [mV]+/- 360
Номинальный ток [A]12
lower limit of current monitoring [mA]0; (параметризуемый)
upper limit of current monitoring [mA]12000; (параметризуемый)
Номер1
РазъемC1.2 VBB2
Output group switch function typesecond independent option for safety shut-down of the output group
software modeOUT_DIGITAL
функция диагностикиcurrent monitoring voltage monitoring
Номинальный ток [A]10
upper limit of current monitoring [mA]10000; (параметризуемый)
РазъемC3.0 OUT0000, OUT0001 Разъем C3.3 OUT0200, OUT0201
PWM output function typeбинарный, high side
software modeOUT_PWM_CSO
switching current [A]0,025...2,5
output frequency [Hz]20...2000
соотношение импульс/пауза0...1000 ‰; (параметризуемый)
Мин. сопротивление нагрузки [?]12 V: 4,8 ? / 24 V: 9,6 ?
protective circuitryinductive load; thermal protection
измерение тока [A]0...4
accuracy of the current measurement [mA]+/- 37,5
Функции самодиагностикиобрыв провода; короткое замыкание; current monitoring
upper limit of current monitoring [mA]2500; (параметризуемый)
software modeOUT_CURRENT_CSO
control range [A]0,05...2,5
control resolution [mA]2
software modeOUT_DIGITAL_CSO
функция диагностикиобрыв провода; короткое замыкание; current monitoring
Номер6
РазъемC3.0 OUT0002, OUT0003 Разъем C3.2 OUT0100, OUT0101 Разъем C3.3 OUT0202, OUT0203
accuracy of the current measurement [mA]+/- 188
РазъемC3.2 OUT0102, OUT0103
switching current [A]0,025...4,0
Мин. сопротивление нагрузки [?]12 V: 3 ? / 24 V: 6 ?
измерение тока [A]0...6
accuracy of the current measurement [mA]+/- 300
upper limit of current monitoring [mA]4000; (параметризуемый)
РазъемC3.1 OUT0004...OUT0007
switching current [A]0,025...1,0
соотношение импульс/пауза1...1000 ‰; (параметризуемый)
Разрешение1 ‰; (20...250 Hz)
Мин. сопротивление нагрузки [?]12 V: 12 ? / 24 V: 24 ?
Выбор параметровCODESYS 3.5
Функционирование ПЛК в соответствии с IEC 61131-3да
Операционная системаEchtzeit-Betriebssystem
Количество интерфейсов CAN2
Количество интерфейсов Ethernet1
CAN Скорость передачи20 kBit/s... 1 MBit/s
ПротоколCANopen; SAE J1939
Интерфейс CANInterface 2.0 A/B ISO 11898
Ethernet Стандарт передачи10Base-T; 100Base-TX
Ethernet Скорость передачи10 MBit/s; 100 MBit/s
Ethernet ПротоколTCP/IP; UDP/IP; Modbus TCP
Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Макс. допустимая относительная влажность [%]90; (без конденсации)
Макс. высота над уровнем моря [m]5000
Степень загрязнения2
ISO 16750-5AA, BB, BD, CC, DB, DC, DD, ED chemical resistance of the plastics only one chemical permitted at a time
Вес [g]560
КорпусПрямоугольный
Способ монтажарезьбовая оправа; (3 x M4)
Размеры [mm]162,2 x 139,2 x 25,5
Материалкорпус: PPE + PS
Дисплей Ethernet (ETH0)1 светодиод, зелёный
состояние (SYS0)1 светодиод, цветной
состояние (SYS1)1 светодиод, цветной
состояние (APP0)1 светодиод, цветной программируемый
состояние (APP1)1 светодиод, цветной программируемый
состояние (APP2)1 светодиод, цветной программируемый
no operating system loadedсветодиод (SYS0), зелёный мигает 5 Hz
hardware error fatal error+светодиод (SYS0), красный светит
system error fatal errorсветодиод (SYS0/SYS1), красный светит
updateсветодиод (SYS0/SYS1), жёлтый/зелёный мигает 2 Hz
sleep modeсветодиод (SYS0), синий светит
no applicationсветодиод, зелёный светит
runсветодиод, зелёный мигает 2 Hz
неисправностьсветодиод, красный мигает 10 Hz
debug runсветодиод, жёлтый мигает 2 Hz
debug stopсветодиод, жёлтый светит
Дисплей connectionсветодиод, зелёный светит
Передача данныхсветодиод, зелёный мигает
Процессор32-Bit Triple-Core
Рабочая память2,7 MByte RAM
Массовая память9 MByte Flash
Non-volatile memory10 kByte
Разъем: 1 x M12; кодировка: D ETH01 TD+ 2 RD+ 3 TD- 4 RD- 5 n.c.
Соединение напряжение питания / C1.01 VBB30 2 VBB0 3 VBB1 4 GND0 5 CAN0_H 6 CAN0_L
напряжение питания / C1.11 VBB30 2 GND1 3 CAN1_H 4 CAN1_L
напряжение питания / C1.21 VBB2 2 GND2 3 NC 4 COM_RES
1VBB30
2IN0400
3IN0401
4GND
5GND
6IN0500
7IN0501
8VBB30
2IN0200
3IN0201
6IN0300
7IN0301
2IN0000
3IN0001
6IN0100
7IN0101
2IN0600
3IN0601
6IN0700
7IN0701
1OUT0000
2GND
3OUT0001
5OUT0002
6GND
7OUT0003
8GND
1OUT0004
3OUT0005
5OUT0006
7OUT0007
1OUT0100
3OUT0101
5OUT0102
7OUT0103
1OUT0200
3OUT0201
5OUT0202
7OUT0203
