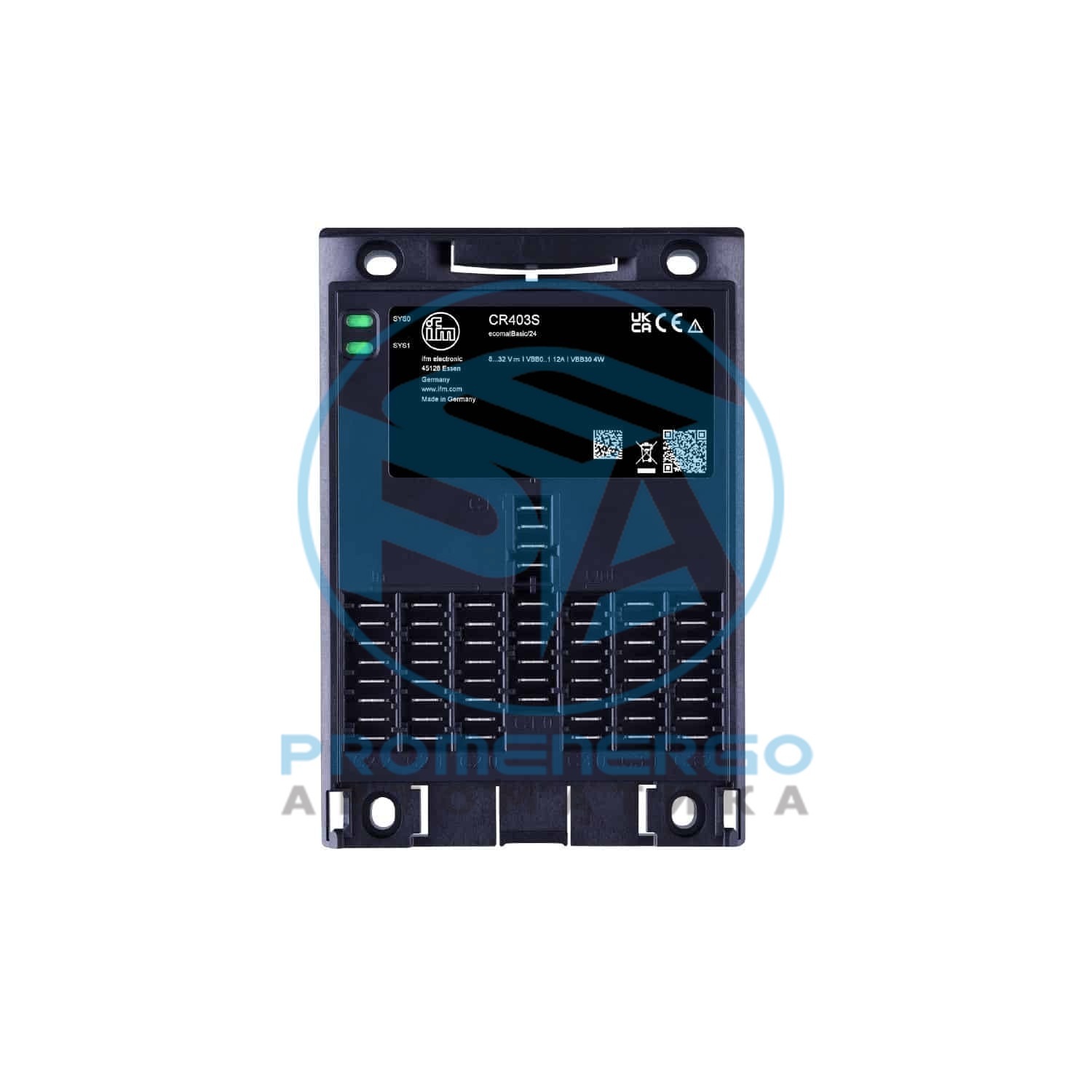

IFM CR403S

Характеристики Общее количество входов 12 Общее количество выходов 12 Коммуникационный интерфейс CAN Степень защиты IP 20 Электронные данные Рабочее напряжение

Технические характеристики

Общее количество входов12
Общее количество выходов12
Коммуникационный интерфейсCAN
Степень защитыIP 20
Рабочее напряжение [V]8...32 DC
Номинальное напряжение [V]12 / 24 DC
Мощность [W]4; (VBB30)
Защита от переполюсовкида; (VBB30; VBB0, VBB1: in case of supply via the on-board system / battery)
Общее количество входов и выходов24
Количество частотных входов4
Количество входов резистора4
Количество цифровых входов12
Количество аналоговых входов8
Номер4
РазъемC2.0 IN0400, IN0401 IN0500, IN0501
Frequency input function typeЧастота, cycle time
software modeIN_PERIOD_RATIO_CSO IN_PERIOD_RATIO_CSI
input range [V]0...32
Частота [Hz]0,01...5000
Коммутационный уровень high [V]> 70 % VBB30
Коммутационный уровень low [V]< 30 % VBB30
input resistance [Ohm]10000
Точность+/- 10 us
function typeНапряжение
software modeIN_VOLTAGE_10
input range [V]0...10
input resistance [Ohm]87600
Разрешение12 Bit
Точность+/- 100 mV
input frequency [Hz]< 330
diagnostic level low0 V; (параметризуемый)
diagnostic level high10 V; (параметризуемый)
software modeIN_DIGITAL_CSO
Коммутационный уровень high [V]> 65 % VBB30; (параметризуемый)
Коммутационный уровень low [V]< 25 % VBB30; (параметризуемый)
Точность+/- 960 mV
diagnostic level low0 % VBB30; (параметризуемый)
diagnostic level high100 % VBB30; (параметризуемый)
software modeIN_DIGITAL_CSI IN_DIGITAL_CSI_NAMUR IN_DIGITAL_CSI_BLANKING
Коммутационный уровень high [V]> 70 % VBB30; (параметризуемый)
Коммутационный уровень low [V]< 30 % VBB30; (параметризуемый)
Точность+/- 320 mV
diagnostic level high400 % VBB30; (параметризуемый)
РазъемC2.2 IN0000, IN0001 IN0100, IN0101
software modeIN_CURRENT_CSI
input range [mA]0...20
input resistance [Ohm]298
Точность+/- 345 uA
diagnostic level low0 mA; (параметризуемый)
diagnostic level high20 mA; (параметризуемый)
input resistance [Ohm]67600
software modeIN_VOLTAGE_32
input resistance [Ohm]51000
diagnostic level high32 V; (параметризуемый)
software modeIN_VOLTAGE_RATIO
input range [V]0...1000 ‰ VBB30
diagnostic level low0 ‰; (параметризуемый)
diagnostic level high1000 ‰; (параметризуемый)
software modeIN_DIGITAL_CSI
input resistance [Ohm]9500
diagnostic level low1 V; (параметризуемый)
РазъемC2.1 IN0200, IN0201 IN0300, IN0301
input resistance [Ohm]3200
software modeIN_DIGITAL_CSI_NAMUR
Коммутационный уровень high [V]> 70 % VBB30 (параметризуемый)
Коммутационный уровень low [V]< 30 % VBB30 (параметризуемый)
software modeIN_RESISTOR
input range [Ohm]16...30000
measuring current [mA]< 2,0
Точность16...3000 ?: +/- 60 ? 3000...15000 ?: +/- 750 ? 15000...30000 ?: +/- 3000 ?
diagnostic level low0 Ohm; (параметризуемый)
diagnostic level high30000 Ohm; (параметризуемый)
Количество цифровых выходов12
Количество ШИМ выходов12
Количество ШИМ-I выходов2
Номер2
РазъемC1.0 VBB0, VBB1
Output group switch function typevirtual switch
software modeOUT_DIGITAL_VIRT
voltage range [V]6...32
измерение напряжения [V]0...36
accuracy of the voltage measurement [mV]+/- 360
Номинальный ток [A]12
lower limit of current monitoring [mA]0; (параметризуемый)
upper limit of current monitoring [mA]12000; (параметризуемый)
РазъемC3.0 OUT0000, OUT0001
PWM output function typeбинарный, high side
software modeOUT_PWM_CSO
switching current [A]0,025...2,5
output frequency [Hz]20...2000
соотношение импульс/пауза0...1000 ‰; (параметризуемый)
Мин. сопротивление нагрузки [?]12 V: 4,8 ? / 24 V: 9,6 ?
protective circuitryinductive load; thermal protection
измерение тока [A]0...4
accuracy of the current measurement [mA]+/- 37,5
Функции самодиагностикиобрыв провода; короткое замыкание; current monitoring
upper limit of current monitoring [mA]2500; (параметризуемый)
software modeOUT_CURRENT_CSO
control range [A]0,05...2,5
control resolution [mA]2
software modeOUT_DIGITAL_CSO
функция диагностикиобрыв провода; короткое замыкание; current monitoring
РазъемC3.0 OUT0002, OUT0003 Разъем C3.2 OUT0100, OUT0101
accuracy of the current measurement [mA]+/- 188
РазъемC3.2 OUT0102, OUT0103
switching current [A]0,025...4,0
измерение тока [A]0...6
accuracy of the current measurement [mA]+/- 300
upper limit of current monitoring [mA]4000; (параметризуемый)
РазъемC3.1 OUT0004...OUT0007
switching current [A]0,025...1,0
соотношение импульс/пауза1...1000 ‰; (параметризуемый)
Разрешение1 ‰; (20...250 Hz)
Мин. сопротивление нагрузки [?]12 V: 12 ? / 24 V: 24 ?
Выбор параметровCODESYS 3.5
Функционирование ПЛК в соответствии с IEC 61131-3да
Операционная системаEchtzeit-Betriebssystem
Количество интерфейсов2
CAN Скорость передачи20 kBit/s... 1 MBit/s
ПротоколCANopen; SAE J1939
Интерфейс CANInterface 2.0 A/B ISO 11898
Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Макс. допустимая относительная влажность [%]90; (без конденсации)
Макс. высота над уровнем моря [m]5000
Степень загрязнения2
Химическая средаISO 16750-5 AA, BB, BD, CC, DB, DC, DD, ED chemical resistance of the plastics only one chemical permitted at a time
Вес [g]424,4
КорпусПрямоугольный
Способ монтажарезьбовая оправа; (4 x M4)
Размеры [mm]163 x 112 x 25,6
Материалкорпус: PPE + PS
Дисплей состояние (SYS0)1 светодиод, цветной
состояние (SYS1)1 светодиод, цветной
no operating system loadedсветодиод (SYS0), зелёный мигает 5 Hz
hardware error fatal error+светодиод (SYS0), красный светит
system error fatal errorсветодиод (SYS0/SYS1), красный светит
updateсветодиод (SYS0/SYS1), жёлтый/зелёный мигает 2 Hz
sleep modeсветодиод (SYS0), синий светит
no applicationсветодиод, зелёный светит
runсветодиод, зелёный мигает 2 Hz
неисправностьсветодиод, красный мигает 10 Hz
debug runсветодиод, жёлтый мигает 2 Hz
debug stopсветодиод, жёлтый светит
Процессор32-Bit Triple-Core
Рабочая память2,7 MByte RAM
Массовая память9 MByte Flash
Non-volatile memory10 kByte
Соединение напряжение питания / C1.01 VBB30 2 VBB0 3 VBB1 4 GND0 5 CAN0_H 6 CAN0_L
напряжение питания / C1.11 VBB30 2 GND1 3 CAN1_H 4 CAN1_L
1VBB30
2IN0400
3IN0401
4GND
5GND
6IN0500
7IN0501
8VBB30
2IN0200
3IN0201
6IN0300
7IN0301
2IN0000
3IN0001
6IN0100
7IN0101
1OUT0000
2GND
3OUT0001
5OUT0002
6GND
7OUT0003
8GND
1OUT0004
3OUT0005
5OUT0006
7OUT0007
1OUT0100
3OUT0101
5OUT0102
7OUT0103
