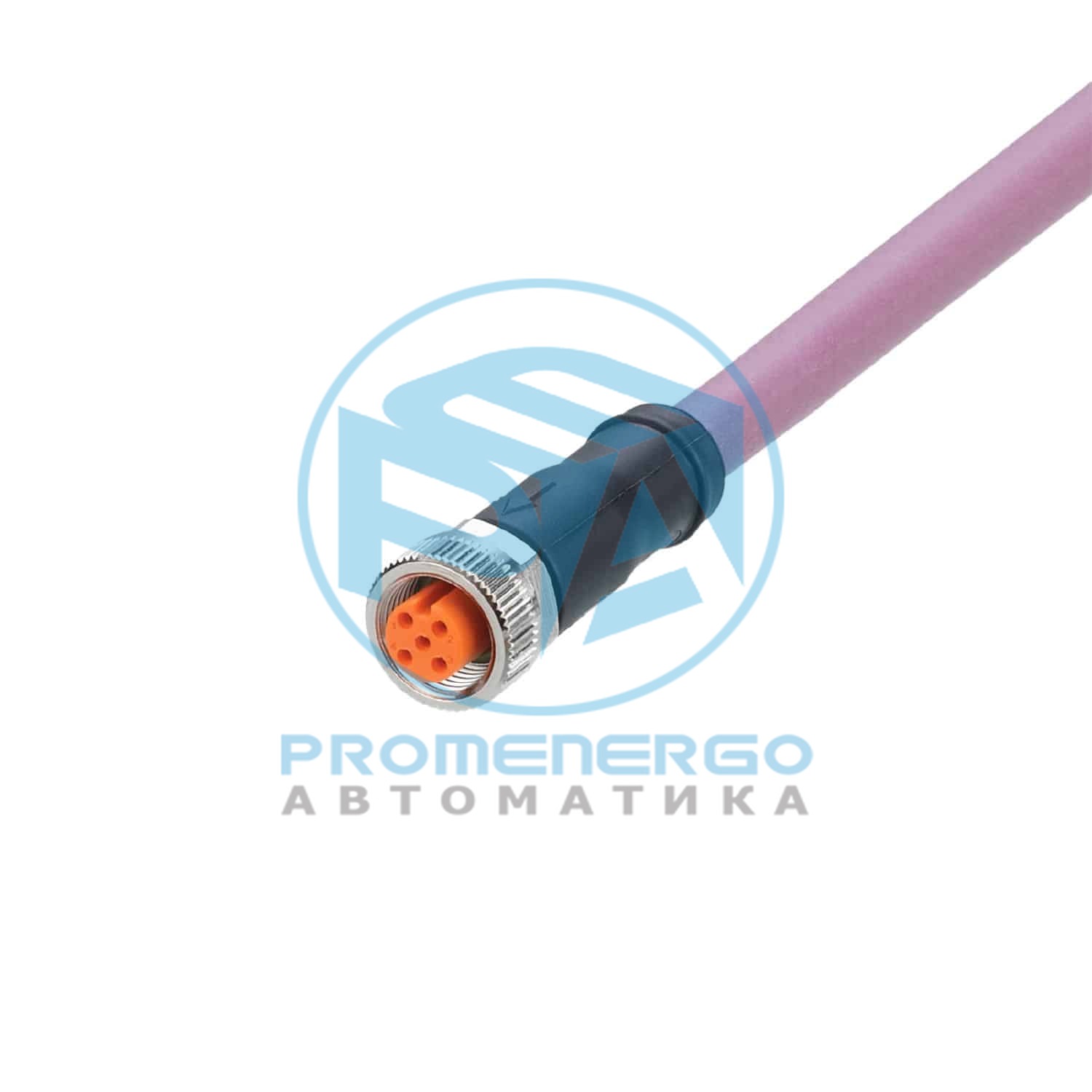

IFM EVCC06
Приложение - Особенности Без галогена; позолоченные контакты; экранированный кабель; Пригодность для кабельной цепи Применение Шина CAN; для подвижной техники Электронные
Технические характеристики
| Приложение - Особенности | Без галогена; позолоченные контакты; экранированный кабель; Пригодность для кабельной цепи |
|---|---|
| Применение | Шина CAN; для подвижной техники |
| Электронные данные - Рабочее напряжение [V] | < 30 AC / < 36 DC |
| Макс. общая токовая нагрузка [A] | 4 |
| Условия эксплуатации - Температура окружающей среды [°C] | -25...80 |
| Степень защиты | IP 67; IP 68; IP 69K |
| Механические данные - Вес [g] | 1470 |
| Размеры [mm] | 14,5 x 14,5 x 43,9 |
| Формованный материал корпуса | TPU |
| Материал накидной гайки | латунь, никелированн. |
| Уплотнительный материал | FKM |
| Пригодность для кабельной цепи | да |
| Радиус изгиба в случае движения кабеля | мин. 10 x диаметр кабеля |
| Скорость перемещения | максим. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s? |
| Циклы изгиба | > 5 Mio. |
| Деформация кручения | +/- 180 °/m |
| Примечания - Упаковочная величина | 1 шт. |
| Электрическое подключение - Кабель | 15 m, PUR (полиуретан), Без галогена, фиолетовый, ? 8,4 mm, экранированный; RD / BK: 2 x 0,75 mm? (42 x ? 0,15 mm) + WH / BU: 2 x 0,5 mm? (19 x ? 0,19 mm) + screen: 1 x 0,75 mm? (42 x ? 0,15 mm) |
| Электрическое подключение - Разъём | Разъем: 1 x M12, прямой; кодировка: A; Литой корпус: TPU, черный; Блокировка: латунь, никелированн.; Уплотнение: FKM; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm |
| Соединение - Цвета жил | BK = черный BU = синий RD = красный WH = белый screen = Экран |
