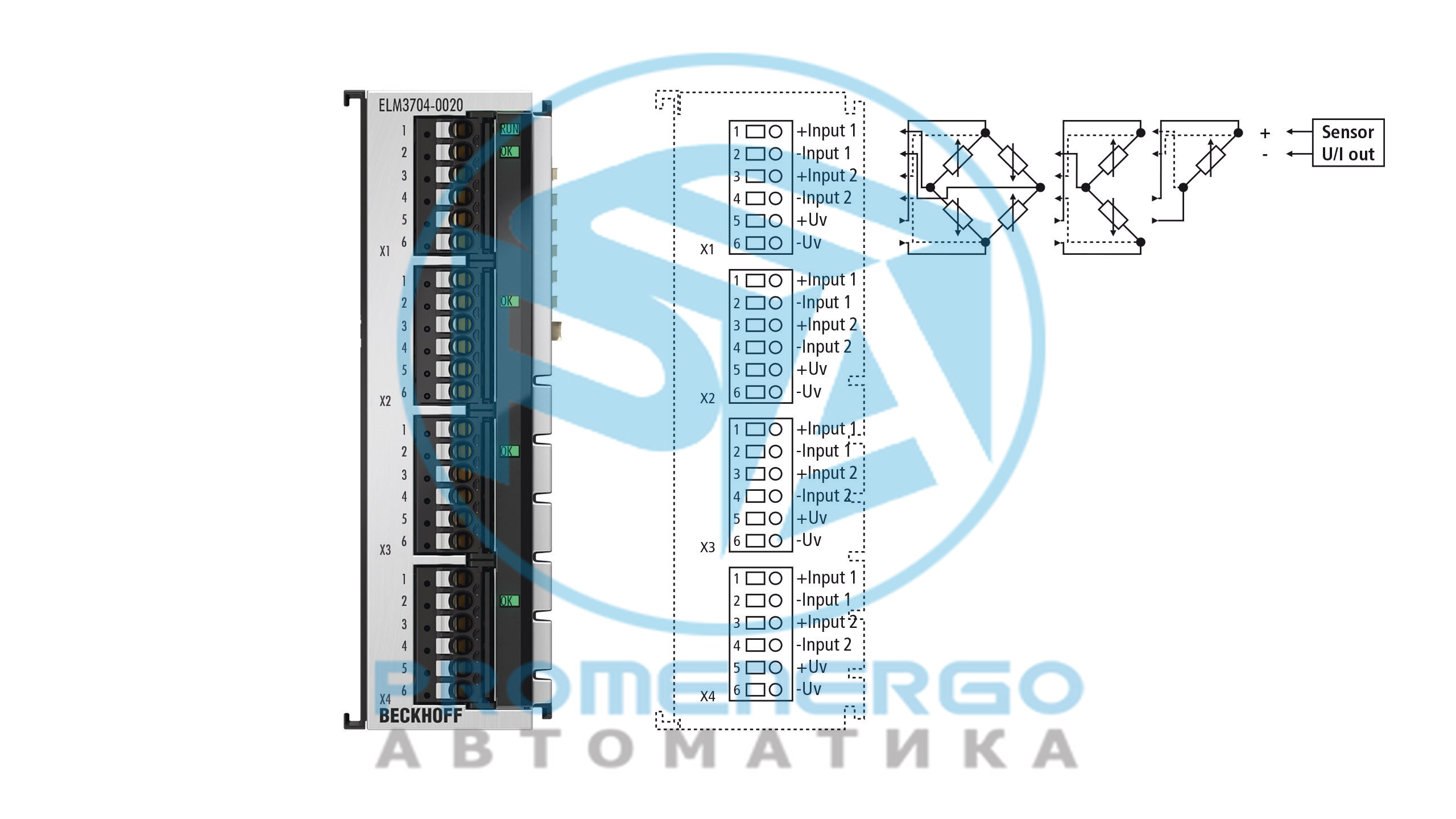

ELM3704-0020 | Терминал EtherCAT, 4-канальный аналоговый вход, многофункциональный, 24 бита, 10 кбит/с, заводская калибровка
Терминалы EtherCAT серии ELM были разработаны для обеспечения высококачественного измерения обычных электрических сигналов в промышленных...
Технические характеристики
Системные данные
Тензодатчик четвертьмост (350 О + 120 О (C), +/- 2/4/8/32 мВ/В), полумост (+/- 2/16 мВ/В), полный мост (+/- 2/4/32 мВ/В), комплектация внутреннего моста и регулируемое питание 0-5 В (2-/3-/4-/5-/6-проводные) соединение) Измерение напряжения +/-60/10/5/2,5/1,25 В, +/-640/320/160/80/40/20 мВ, 0-5/10 В (2-проводное подключение) Измерение тока +/-20 мА, 0/4...20 мА, NAMUR? NE43 (2-проводное подключение) Измерение IEPE +/-2,5/5/10В, токовая подача 2 мА, сбор модулированного переменного напряжения, связь переменного/постоянного тока (параметрируемый фильтр верхних частот), (2-проводное подключение) Измерение потенциометра потенциометр 1 кОм, встроенный источник питания и регулируемый диапазон 0-5 В (3-/5-проводное подключение) Измерение сопротивления 0...50? ?(C), 0...200? ?(C), 0...500? ?(C), 0...2? кО(C), 0...500? кО(C) (2-/3-/4-проводное подключение) Измерение температуры (RTD) Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, разные KT/KTY (типы см. в документации) (2-/3-/4-проводное подключение) Измерение температуры (термопара) типа А1, А2, А3, Б, С, D, Е, Г, Ж, К, Л, Н, П, Р, С, Т, У и другие; внутреннее/внешнее измерение холодного спая (2-проводное соединение)
Технические данные
Количество каналов 4 Технология многофункциональный Тип сигнала дифференциал Технология подключения 2-/3-/4-/5-/6-проводной Тип подключения вставной, сервисный разъем 6-контактный Макс. частота дискретизации макс. 100 мкс/10 тыс. выборок в секунду (на канал, одновременно) Коэффициент передискретизации n = 1-100 по выбору (макс. 10 тыс. отсчетов/с) Внутреннее сопротивление > 500 кОм (60 В); > 4 МО (прочие); 150 Ом (текущий) Ошибка измерения/неопределенность тип. < +/-100 ppm/+/-0,01% в некоторых диапазонах измерения относительно соответствующего значения полной шкалы, см. документацию. Температурный коэффициент до тип. < 1 ppm/K в некоторых диапазонах измерения, см. документацию Сертификат калибровки (аналог) заводская калибровка Диагностика подключения обрыв провода/короткое замыкание Функциональная диагностика да Распределенные часы да, точность << 1 мкс Разрешение 24 бита (включая знак) Электрическая изоляция | Канал/канал нет Электрическая изоляция | Канал/шина 707 В постоянного тока (типовое испытание) Электрическая изоляция | Канал/SGND 707 В постоянного тока (типовое испытание) Потребление тока тип. 890 мА Силовые контакты потребления тока ??? Масса ок. 350 г Рабочая температура 0...55°С Температура хранения -25...+85°С Тепловое рассеяние тип. 3 Вт Специальные возможности ExtendedRange 107 %, свободный числовой фильтр, TrueRMS, интегратор/дифференциатор, нелинейное масштабирование, PeakHold, версия ELM3704-0000 с заводской калибровкой Устойчивость к вибрации/ударам соответствует EN 60068-2-6/EN 60068-2-27 ЭМС устойчивость/излучение соответствует EN 61000-6-2/EN 61000-6-4 Защищать. номинал/установка поз. IP20/переменная Разрешения/маркировка CE, УЛ
Данные о жилье
Форма дизайна металлический корпус с сигнальными светодиодами Материал цинковое литье под давлением Установка на DIN-рейке 35 мм, в соответствии с EN 60715, с замком Монтаж в ряд с помощью двойной слот и ключевое соединение Маркировка ??? Электропроводка одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой Сечение соединения s*: 0,2...1,5 мм2, st*: 0,2...1,5 мм2, f*: 0,25...0,75 мм2 Сечение соединения AWG s*: AWG24...14, st*: AWG24...14, f*: AWG24...14 Длина зачистки 8...9 мм Размеры (Ш х В х Г) 30 мм х 100 мм х 95 мм
