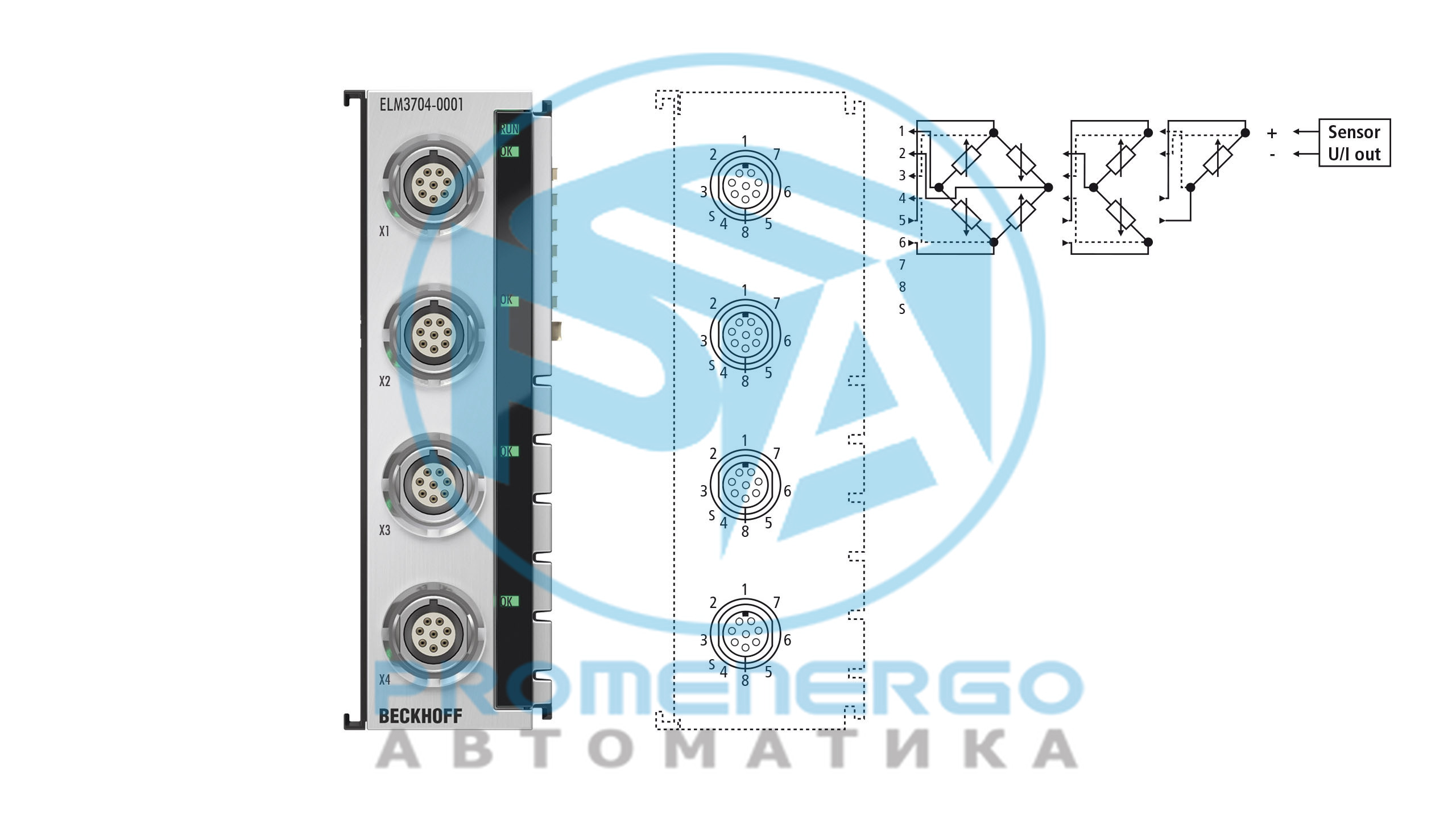

ELM3704-0001 | Терминал EtherCAT, 4-канальный аналоговый вход, многофункциональный, 24 бита, 10 кГц, LEMO

Терминалы EtherCAT серии ELM были разработаны для обеспечения высококачественного измерения обычных электрических сигналов в промышленных...

Технические характеристики

Системные данные

Тензодатчикчетвертьмост (350 О + 120 О (C), +/- 2/4/8/32 мВ/В), полумост (+/- 2/16 мВ/В), полный мост (+/- 2/4/32 мВ/В), комплектация внутреннего моста и регулируемое питание 0-5 В (2-/3-/4-/5-/6-проводные) соединение)
Измерение напряжения+/-60/10/5/2,5/1,25 В, +/-640/320/160/80/40/20 мВ, 0-5/10 В (2-проводное подключение)
Измерение тока+/-20 мА, 0/4...20 мА, NAMUR? NE43 (2-проводное подключение)
Измерение IEPE+/-2,5/5/10В, токовая подача 2 мА, сбор модулированного переменного напряжения, связь переменного/постоянного тока (параметрируемый фильтр верхних частот), (2-проводное подключение)
Измерение потенциометрапотенциометр 1 кОм, встроенный источник питания и регулируемый диапазон 0-5 В (3-/5-проводное подключение)
Измерение сопротивления0...50? ?(C), 0...200? ?(C), 0...500? ?(C), 0...2? кО(C), 0...500? кО(C) (2-/3-/4-проводное подключение)
Измерение температуры (RTD)Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, разные KT/KTY (типы см. в документации) (2-/3-/4-проводное подключение)
Измерение температуры (термопара)типа А1, А2, А3, Б, С, D, Е, Г, Ж, К, Л, Н, П, Р, С, Т, У и другие; внутреннее/внешнее измерение холодного спая (2-проводное соединение)

Технические данные

Количество каналов4
Технологиямногофункциональный
Тип сигналадифференциал
Технология подключения2-/3-/4-/5-/6-проводной
Тип подключенияЛЕМО 1B, 8-контактный
Макс. частота дискретизациимакс. 100 мкс/10 тыс. выборок в секунду (на канал, одновременно)
Коэффициент передискретизацииn = 1-100 по выбору (макс. 10 тыс. отсчетов/с)
Внутреннее сопротивление> 500 кОм (60 В); > 4 МО (прочие); 150 Ом (текущий)
Ошибка измерения/неопределенностьтип. < +/-100 ppm/+/-0,01% в некоторых диапазонах измерения относительно соответствующего значения полной шкалы, см. документацию.
Температурный коэффициентдо тип. < 1 ppm/K в некоторых диапазонах измерения, см. документацию
Диагностика подключенияобрыв провода/короткое замыкание
Функциональная диагностикада
Распределенные часыда, точность << 1 мкс
Разрешение24 бита (включая знак)
Электрическая изоляция | Канал/каналнет
Электрическая изоляция | Канал/шина707 В постоянного тока (типовое испытание)
Электрическая изоляция | Канал/SGND707 В постоянного тока (типовое испытание)
Потребление токатип. 890 мА
Силовые контакты потребления тока???
Массаок. 350 г
Рабочая температура0...55°С
Температура хранения-25...+85°С
Тепловое рассеяниетип. 3 Вт
Специальные возможностиExtendedRange 107 %, свободный числовой фильтр, TrueRMS, интегратор/дифференциатор, нелинейное масштабирование, PeakHold
Устойчивость к вибрации/ударамсоответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучениесоответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.IP20/переменная
Разрешения/маркировкаCE, УЛ

Данные о жилье

Форма дизайнаметаллический корпус с сигнальными светодиодами
Материалцинковое литье под давлением
Установкана DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощьюдвойной слот и ключевое соединение
Маркировка???
ЭлектропроводкаЛЕМО
Размеры (Ш х В х Г)30 мм х 100 мм х 95 мм

Соответствие материалов

Номер КАС.7439-92-1
ДОСТИГНУТЬ СВХКВести
Приложение XVII REACHсовместимый
Приложение XIV REACHсовместимый
СЦИП №.Отправка в SCIP в процессе
ПОПсовместимый
РоХСсоответствует освобождению
Освобождение от RoHS6в: Медный сплав с массовой долей свинца до 4%, 7в-I: Свинцовосодержащие электрические и электронные компоненты в стеклянных и керамических материалах, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHSwww.beckhoff.com/china-rohs-io
CA Prop65www.beckhoff.com/prop65
Отказ от ответственностиНасколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
