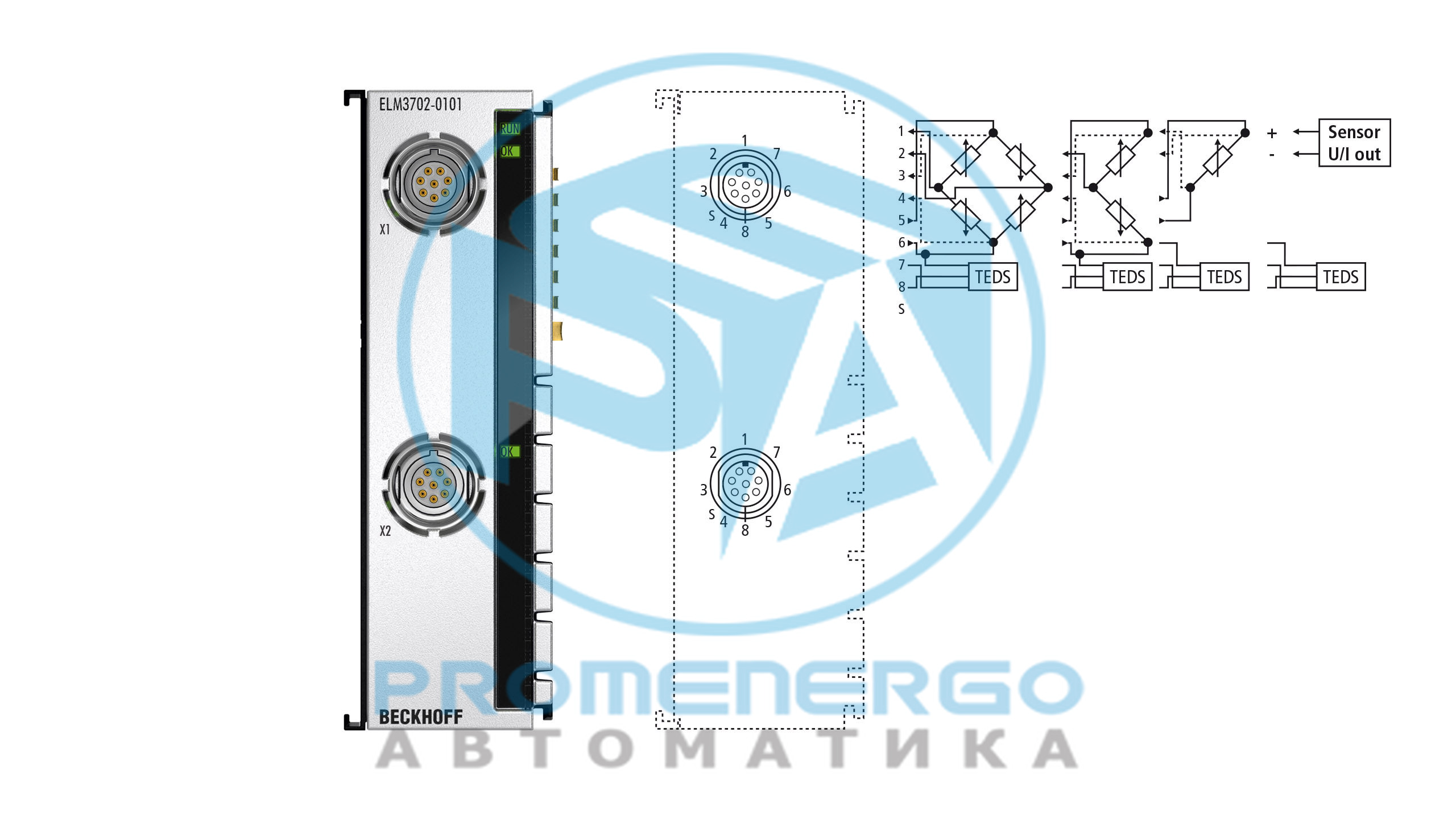

ELM3702-0101 | Терминал EtherCAT, 2-канальный аналоговый вход, многофункциональный, 24 бита, 10 кГц, гальванически изолированный, LEMO

Многофункциональные терминалы ELM370x имеют гибкую входную схему, которую можно настроить на более чем 30 различных типов электрических соединений через EtherCAT: от напряжения...

Технические характеристики

Системные данные

Тензодатчикчетвертьмост (1000? +350? + 120??(C), +/-2/4/8/32? мВ/В), полумост (?+/-2/+/-16? мВ/В), полный мост (+/-2/4/8/32? мВ/В), завершение внутреннего моста и регулировка напряжения 0-5 В (2-/3-/4-/5-/6-проводное соединение)
Измерение напряжения+/-60/10/5/2,5/1,25 В, +/-640/320/160/80/40/20 мВ, 0-5/10 В (2-проводное подключение)
Измерение тока+/-20 мА, 0/4...20 мА, NAMUR? NE43 (2-проводное подключение)
Измерение IEPE+/-2,5/5/10В, токовая подача 2 мА, сбор модулированного переменного напряжения, связь переменного/постоянного тока (параметрируемый фильтр верхних частот), (2-проводное подключение)
Измерение потенциометрапотенциометр 1 кОм, встроенный источник питания и регулируемый диапазон 0-5 В (3-/5-проводное подключение)
Измерение сопротивления0...50? ?(C), 0...200? ?(C), 0...500? ?(C), 0...2? кО(C), 0...500? кО(C) (2-/3-/4-проводное подключение)
Измерение температуры (RTD)Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, разные KT/KTY (типы см. в документации) (2-/3-/4-проводное подключение)
Измерение температуры (термопара)типа А1, А2, А3, Б, С, D, Е, Г, Ж, К, Л, Н, П, Р, С, Т, У и другие; внутреннее/внешнее/дистанционное измерение холодного спая (2-проводное соединение)

Технические данные

Количество каналов2
Технологиямногофункциональный
Тип сигналадифференциал
Технология подключения2-/3-/4-/5-/6-проводной
Тип подключенияЛЕМО 1B, 8-контактный
Макс. частота дискретизациимакс. 100 мкс/10 тыс. выборок в секунду (на канал, одновременно)
Коэффициент передискретизацииn = 1-100 по выбору (макс. 10 тыс. отсчетов/с)
Внутреннее сопротивление> 500 кОм (60 В); > 4 МО (прочие); 150 Ом (текущий)
Ошибка измерения/неопределенностьтип. < +/-100 ppm/+/-0,01% в некоторых диапазонах измерения относительно соответствующего значения полной шкалы, см. документацию.
Температурный коэффициентдо тип. < 1 ppm/K в некоторых диапазонах измерения, см. документацию
Диагностика подключенияобрыв провода/короткое замыкание
Функциональная диагностикада
Распределенные часыда, точность << 1 мкс
Разрешение24 бита (включая знак)
Электрическая изоляция | Канал/канал707 В постоянного тока (типовое испытание)
Электрическая изоляция | Канал/шина707 В постоянного тока (типовое испытание)
Электрическая изоляция | Канал/SGND707 В постоянного тока (типовое испытание)
Потребление токатип. 580 мА
Массаок. 350 г
Рабочая температура-25...+60°С
Температура хранения-25...+85°С
Тепловое рассеяниетип. 3 Вт
Специальные возможностиExtendedRange 107%, свободный числовой фильтр, TrueRMS, интегратор/дифференциатор, нелинейное масштабирование, PeakHold, гальванически изолированные каналы, встроенное внешнее измерение холодного спая
Устойчивость к вибрации/ударамсоответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучениесоответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.IP20/переменная
Разрешения/маркировкаCE, УЛ

Данные о жилье

Форма дизайнаметаллический корпус с сигнальными светодиодами
Материалцинковое литье под давлением
Установкана DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощьюдвойной слот и ключевое соединение
Маркировка???
ЭлектропроводкаЛЕМО
Размеры (Ш х В х Г)30 мм х 100 мм х 95 мм

Соответствие материалов

Номер КАС.7439-92-1
ДОСТИГНУТЬ СВХКВести
Приложение XVII REACHсовместимый
Приложение XIV REACHсовместимый
СЦИП №.Отправка в SCIP в процессе
ПОПсовместимый
РоХСсоответствует освобождению
Освобождение от RoHS6в: Медный сплав с массовой долей свинца до 4%, 7в-I: Свинцовосодержащие электрические и электронные компоненты в стеклянных и керамических материалах, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHSwww.beckhoff.com/china-rohs-io
CA Prop65www.beckhoff.com/prop65
Отказ от ответственностиНасколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
