ELM3348-0003 | Терминал EtherCAT, 8-канальный аналоговый вход, температура, термопара, 24 бита, высокая точность, 1 кГц, универсальный Mini-TC
4- и 8-канальные терминалы EtherCAT экономичной серии ELM334x предназначены для измерения температуры с помощью термопар. Все обычные термопары...
Технические характеристики
Системные данные
| Измерение напряжения | +/-20/40/80/320 мВ (2-проводное подключение) |
|---|
| Измерение температуры (термопара) | типа А1, А2, А3, Б, С, D, Е, Г, Ж, К, Л, Н, П, Р, С, Т, У и другие; внутреннее/внешнее измерение холодного спая (2-проводное соединение) |
|---|
Технические данные

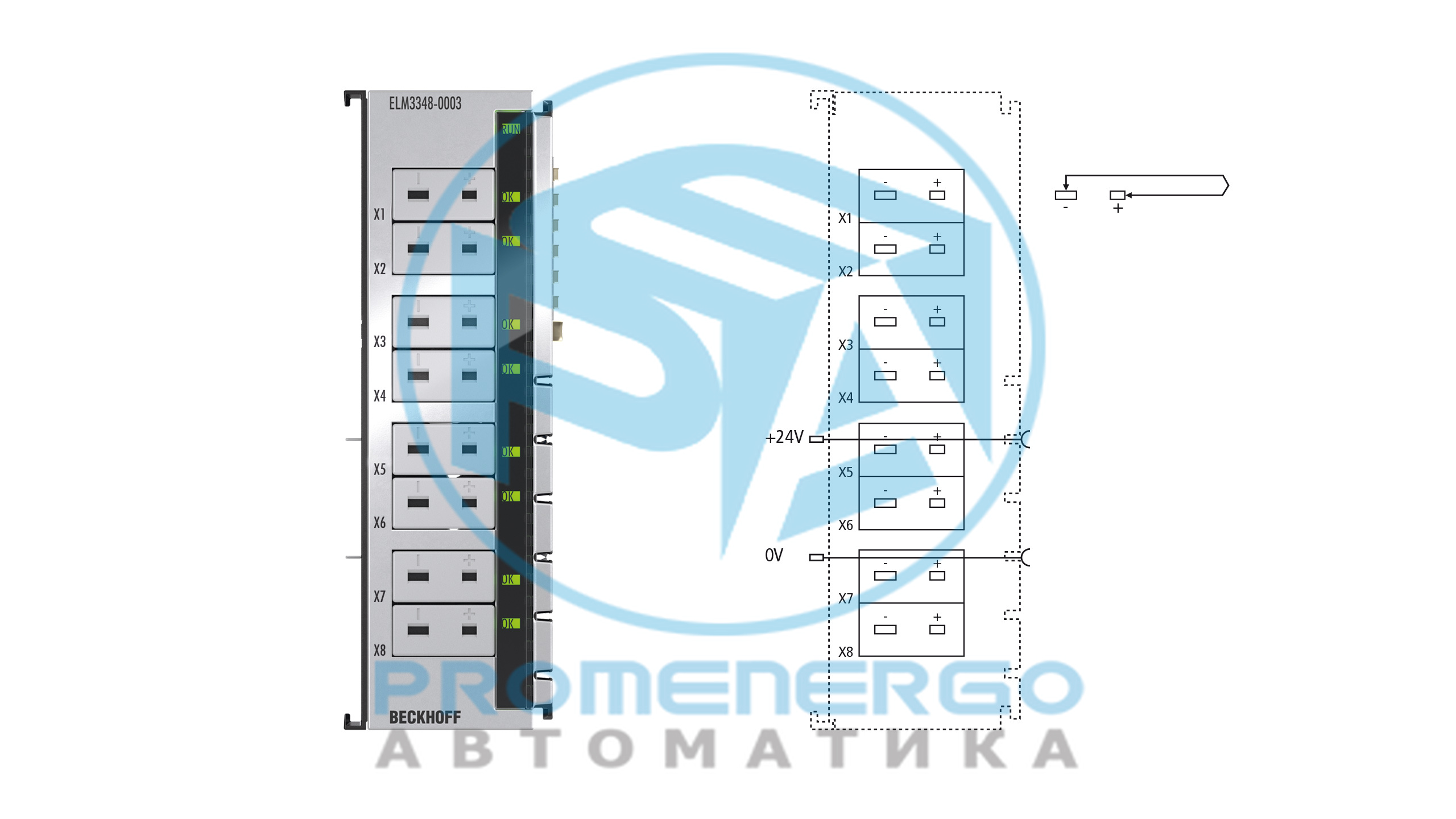

| Количество каналов | 8 |
|---|
| Технология | измерение температуры или напряжения, настраивается для каждого канала |
|---|
| Тип сигнала | дифференциал |
|---|
| Технология подключения | 2-проводной |
|---|
| Тип подключения | мини-гнездо для термопары универсальное |
|---|
| Макс. частота дискретизации | макс. 1 мс/1 тыс. выборок в секунду (на канал, мультиплекс) |
|---|
| Коэффициент передискретизации | n = 1-20 по выбору |
|---|
| Внутреннее сопротивление | > 4 МО(C) |
|---|
| Ошибка измерения/неопределенность | в зависимости от типа TC, см. документацию, напр. тип K: <+/-0,5°C при 23°C и <+/-0,9°C при 0...55°C с внутренней холодной точкой |
|---|
| Температурный коэффициент | в зависимости от типа TC, см. документацию, напр. тип К: < 15 мК/К |
|---|
| Диагностика подключения | сломанный провод |
|---|
| Функциональная диагностика | да |
|---|
| Распределенные часы | да, точность << 1 мкс |
|---|
| Разрешение | 24 бита (включая знак), регулируемый: 0,1°C |
|---|
| Электрическая изоляция | Канал/канал | нет |
|---|
| Электрическая изоляция | Канал/шина | 707 В постоянного тока (типовое испытание) |
|---|
| Электрическая изоляция | Канал/SGND | 707 В постоянного тока (типовое испытание) |
|---|
| Потребление тока | тип. 260 мА |
|---|
| Силовые контакты потребления тока | ??? |
|---|
| Масса | ок. 350 г |
|---|
| Рабочая температура | 0...55°С |
|---|
| Температура хранения | -25...+85°С |
|---|
| Тепловое рассеяние | тип. 2 Вт |
|---|
| Специальные возможности | Вывод AGND, измерение синфазного режима, свободный числовой фильтр, TrueRMS, интегратор/дифференциатор, нелинейное масштабирование, удержание пикового значения |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Разрешения/маркировка | CE, УЛ |
|---|
Данные о жилье
| Форма дизайна | металлический корпус с сигнальными светодиодами |
|---|
| Материал | цинковое литье под давлением |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | ??? |
|---|
| Электропроводка | гнездо для термопары, мини |
|---|
| Сечение соединения | ??? |
|---|
| Сечение соединения AWG | ??? |
|---|
| Длина зачистки | ??? |
|---|
| Размеры (Ш х В х Г) | 30 мм х 100 мм х 95 мм |
|---|
