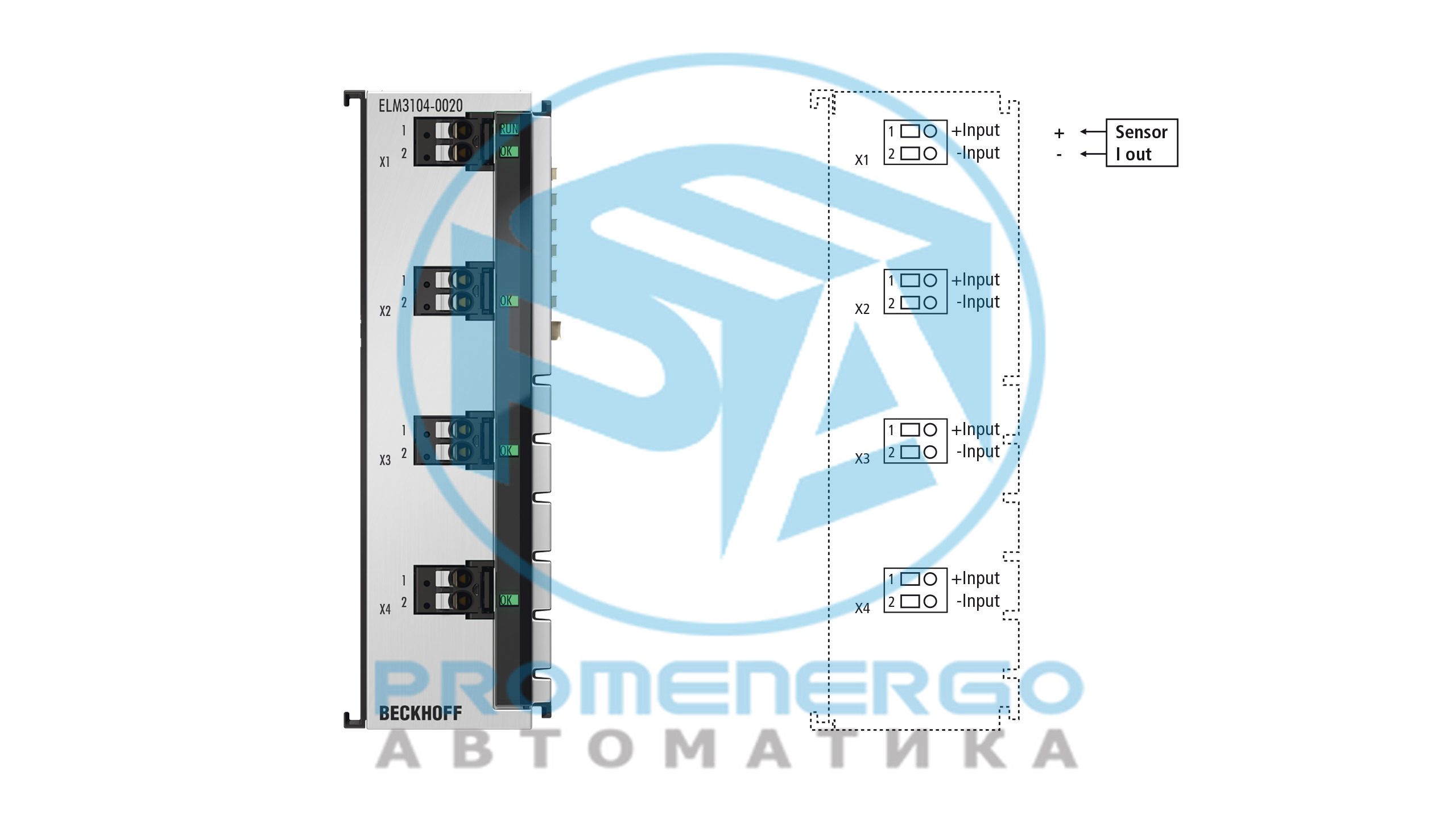

ELM3104-0020 | Терминал EtherCAT, 4-канальный аналоговый вход, ток, +/-20 мА, 24 бита, 10 кГц, заводская калибровка
Терминалы ELM310x EtherCAT предназначены для гибкого измерения тока в диапазоне от -20 до +20 мА. Они предлагают выбираемые диапазоны измерения...
Технические характеристики
Системные данные
| Измерение тока | +/-20 мА, 0/4...20 мА, NAMUR? NE43 (2-проводное подключение) |
|---|
Технические данные
| Количество каналов | 4 |
|---|
| Технология | измерение тока |
|---|
| Тип сигнала | дифференциал |
|---|
| Технология подключения | 2-проводной |
|---|
| Тип подключения | вставной, сервисный штекер 2-контактный |
|---|
| Макс. частота дискретизации | макс. 100 мкс/10 тыс. выборок в секунду (на канал, одновременно) |
|---|
| Коэффициент передискретизации | n = 1-100 по выбору (макс. 10 тыс. отсчетов/с) |
|---|
| Внутреннее сопротивление | 150 Ом (текущий) |
|---|
| Ошибка измерения/неопределенность | тип. < +/-100 ppm/+/-0,01% в некоторых диапазонах измерения относительно соответствующего значения полной шкалы, см. документацию. |
|---|
| Температурный коэффициент | тип. < 10 частей на миллион/К |
|---|
| Сертификат калибровки (аналог) | заводская калибровка |
|---|
| Диагностика подключения | рекомендация: режим 4-20 мА |
|---|
| Функциональная диагностика | да |
|---|
| Распределенные часы | да, точность << 1 мкс |
|---|
| Разрешение | 24 бита (включая знак) |
|---|
| Электрическая изоляция | Канал/канал | нет |
|---|
| Электрическая изоляция | Канал/шина | 707 В постоянного тока (типовое испытание) |
|---|
| Электрическая изоляция | Канал/SGND | 707 В постоянного тока (типовое испытание) |
|---|
| Потребление тока | тип. 490 мА |
|---|
| Силовые контакты потребления тока | ??? |
|---|
| Масса | ок. 350 г |
|---|
| Рабочая температура | -25...+60°С |
|---|
| Температура хранения | -40...+85°С |
|---|
| Тепловое рассеяние | тип. 3 Вт |
|---|
| Специальные возможности | ExtendedRange 107%, свободный числовой фильтр, TrueRMS, интегратор/дифференциатор, нелинейное масштабирование, PeakHold, версия ELM3104-0000 с заводской калибровкой |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Разрешения/маркировка | CE, УЛ |
|---|
Данные о жилье
| Форма дизайна | металлический корпус с сигнальными светодиодами |
|---|
| Материал | цинковое литье под давлением |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | ??? |
|---|
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
|---|
| Сечение соединения | s*: 0,2...1,5 мм2, st*: 0,2...1,5 мм2, f*: 0,25...0,75 мм2 |
|---|
| Сечение соединения AWG | s*: AWG24...14, st*: AWG24...14, f*: AWG24...14 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Размеры (Ш х В х Г) | 30 мм х 100 мм х 95 мм |
|---|
