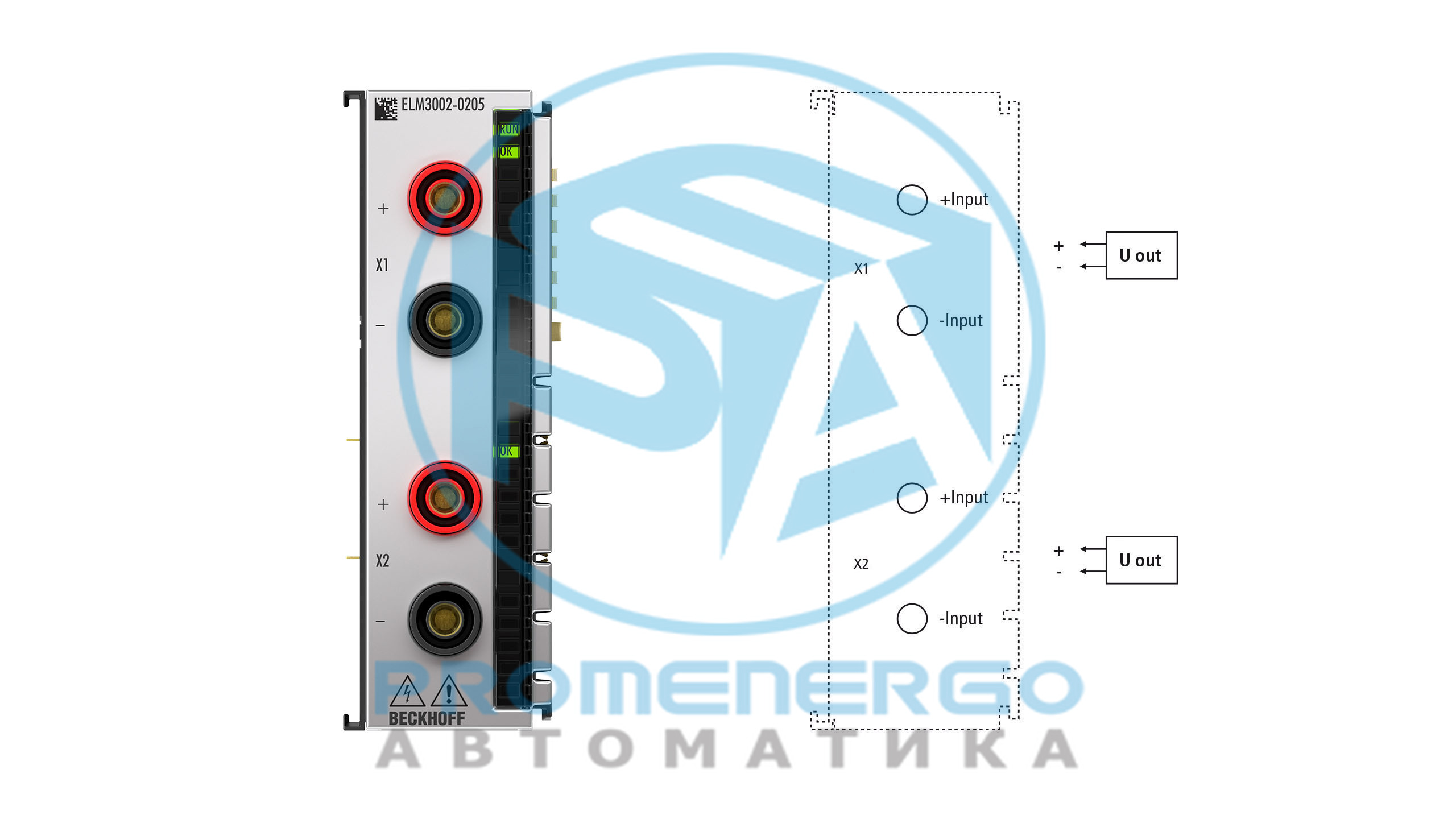

ELM3002-0205 | Терминал EtherCAT, 2-канальный аналоговый вход, напряжение, +/-60 В...1200 В, 24 бит, 50 кГц, гальванически изолированный, разъем 4 мм
Терминал EtherCAT ELM3002-0205 базовой серии предназначен для измерения высокого напряжения на батареях и генераторах и поддерживает измерительные...
Технические характеристики
Системные данные
| Измерение напряжения | +/-1200/600/360/60 В |
|---|
Технические данные
| Количество каналов | 2 |
|---|
| Технология | измерение напряжения |
|---|
| Тип сигнала | дифференциал |
|---|
| Технология подключения | 2-проводной |
|---|
| Тип подключения | Лабораторная вилка 4 мм, сервисная вилка 1-контактная |
|---|
| Макс. частота дискретизации | макс. 20 мкс/50 тыс. выборок в секунду (на канал одновременно) |
|---|
| Коэффициент передискретизации | n = 1...100 по выбору |
|---|
| Внутреннее сопротивление | тип. > 10 МО(C) |
|---|
| Ошибка измерения/неопределенность | тип. < +/-200 ppm/+/-0,02% в некоторых диапазонах измерения относительно соответствующего значения полной шкалы (DC), см. документацию. |
|---|
| Температурный коэффициент | до тип. < 50 ppm/K в некоторых диапазонах измерения, см. документацию |
|---|
| Функциональная диагностика | да |
|---|
| Распределенные часы | да, точность << 1 мкс |
|---|
| Разрешение | 24 бита (включая знак) |
|---|
| Категория измерения/категория перенапряжения | 1000 В CAT II, 1000 В CAT III (в стадии подготовки), 600 В CAT IV (в стадии подготовки); согласно EN61010-2-030 |
|---|
| Электрическая изоляция | Канал/канал | усиленная изоляция, испытательное напряжение 6 кВ постоянного тока, заводские испытания |
|---|
| Электрическая изоляция | Канал/шина | усиленная изоляция, испытательное напряжение 6 кВ постоянного тока, заводские испытания |
|---|
| Электрическая изоляция | Канал/SGND | усиленная изоляция, испытательное напряжение 6 кВ постоянного тока, заводские испытания |
|---|
| Потребление тока | тип. 460 мА |
|---|
| Масса | ок. 350 г |
|---|
| Рабочая температура | -25...+60°С |
|---|
| Температура хранения | -25...+85°С |
|---|
| Тепловое рассеяние | тип. 3 Вт |
|---|
| Специальные возможности | ExtendedRange 107 %, свободный числовой фильтр, TrueRMS, интегратор/дифференциатор, нелинейное масштабирование, PeakHold |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Разрешения/маркировка | CE |
|---|
Данные о жилье
| Форма дизайна | металлический корпус с сигнальными светодиодами |
|---|
| Материал | цинковое литье под давлением |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | ??? |
|---|
| Электропроводка | вилка 4 мм с защитой от прикосновения (лабораторная вилка, штекер типа «банан») |
|---|
| Сечение соединения | s*: 0,2...1,5 мм2, st*: 0,2...1,5 мм2, f*: 0,25...0,75 мм2 |
|---|
| Сечение соединения AWG | s*: AWG24...14, st*: AWG24...14, f*: AWG24...14 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Размеры (Ш х В х Г) | 30 мм х 100 мм х 95 мм |
|---|
