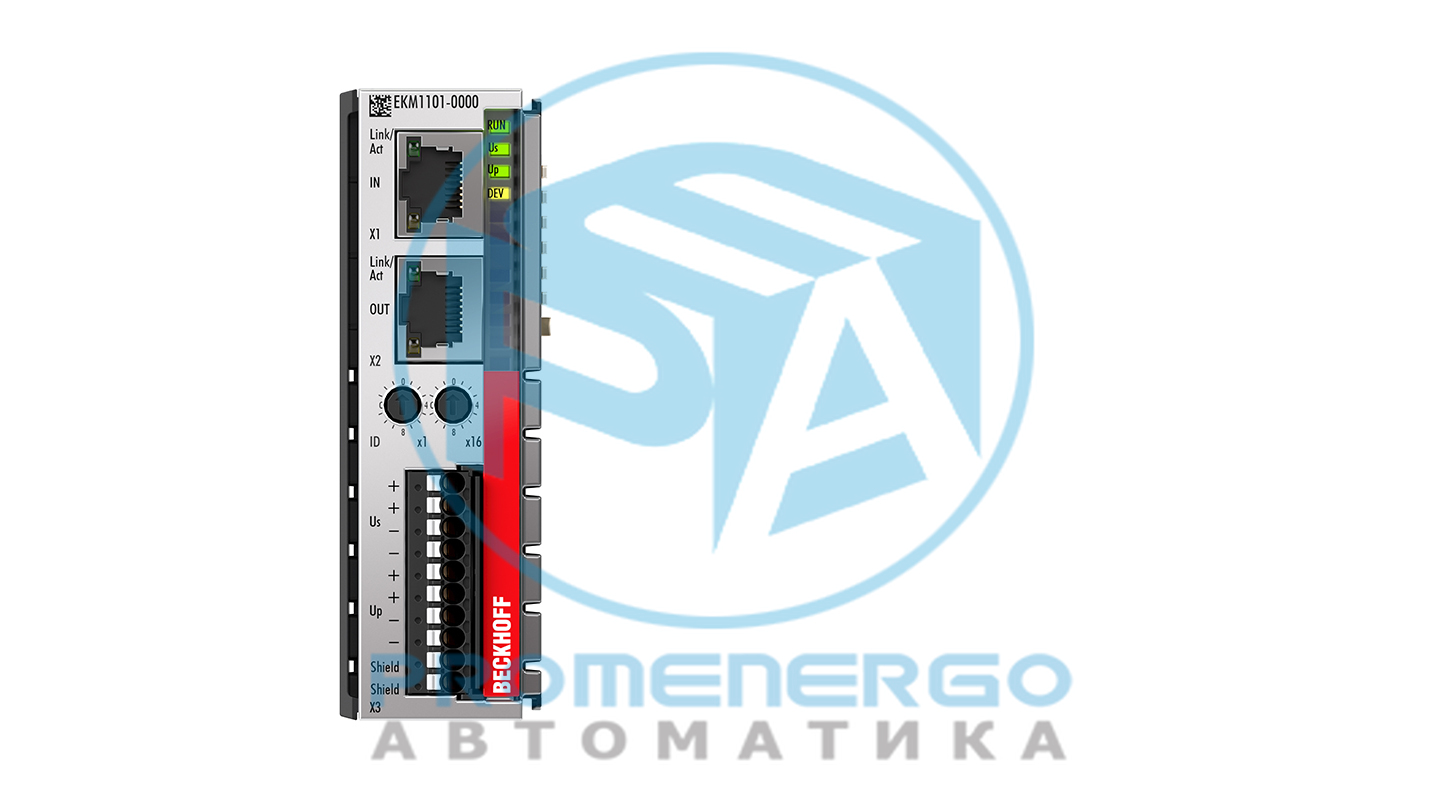

ЭКМ1101 | Устройство сопряжения EtherCAT с идентификационным переключателем и диагностикой
Устройство сопряжения EtherCAT EKM1101 соединяет измерительные модули ELMxxxx EtherCAT с EtherCAT. Такая станция состоит из сцепки ЭКМ1101, любое количество...
Технические характеристики
Технические данные
| Задача в системе EtherCAT | подключение терминалов EtherCAT (ELxxxx) к сетям 100BASE-TX EtherCAT с проверкой личности |
|---|---|
| Средство передачи данных | Кабель Ethernet/EtherCAT (минимум Cat.5), экранированный |
| Расстояние между станциями | макс. 100 м (100BASE-TX) |
| Количество терминалов EtherCAT | до 65 534 |
| Тип/количество периферийных сигналов | макс. Адресные точки ввода-вывода емкостью 4,2 ГБ |
| Количество настраиваемых идентификаторов | 256 |
| Протокол | EtherCAT |
| Задержка распространения | ок. 1 мкс |
| Скорость передачи данных | 100 Мбит/с |
| Шинный интерфейс | 2 х RJ45 |
| Источник питания | 24 В постоянного тока (-15%/+20%) |
| Текущее потребление от США | 100 мА + (? ток E-шины/4) |
| Потребление тока от U P | 50 мА + нагрузка |
| Питание по току | 2000 мА |
| Силовые контакты | макс. 24 В пост. тока/макс. 2 исходящий |
| Электрическая изоляция | 500 В (напряжение питания U S /U P на E-bus/силовые контакты) |
| Диагностика в образе процесса | да |
| Специальные возможности | гальванически изолированные выходные напряжения, защита от обратной полярности, диагностика питающих и выходных напряжений, внутренней температуры, положения и вибрации |
| Масса | ок. 450 г |
| Рабочая температура | -25...+55°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, ATEX, IECEx, cFMus |
| Маркировка Ex | ATEX: II 3G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I, раздел 2, группы A, B, C, D Класс I, зона 2, AEx ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | металлический корпус с сигнальными светодиодами |
|---|---|
| Материал | цинковое литье под давлением |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | ??? |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,2...1,5 мм2, st*: 0,2...1,5 мм2, f*: 0,25...0,75 мм2 |
| Сечение соединения AWG | s*: AWG24...14, st*: AWG24...14, f*: AWG24...14 |
| Длина зачистки | 8...9 мм |
| Размеры (Ш х В х Г) | 30 мм х 100 мм х 95 мм |
