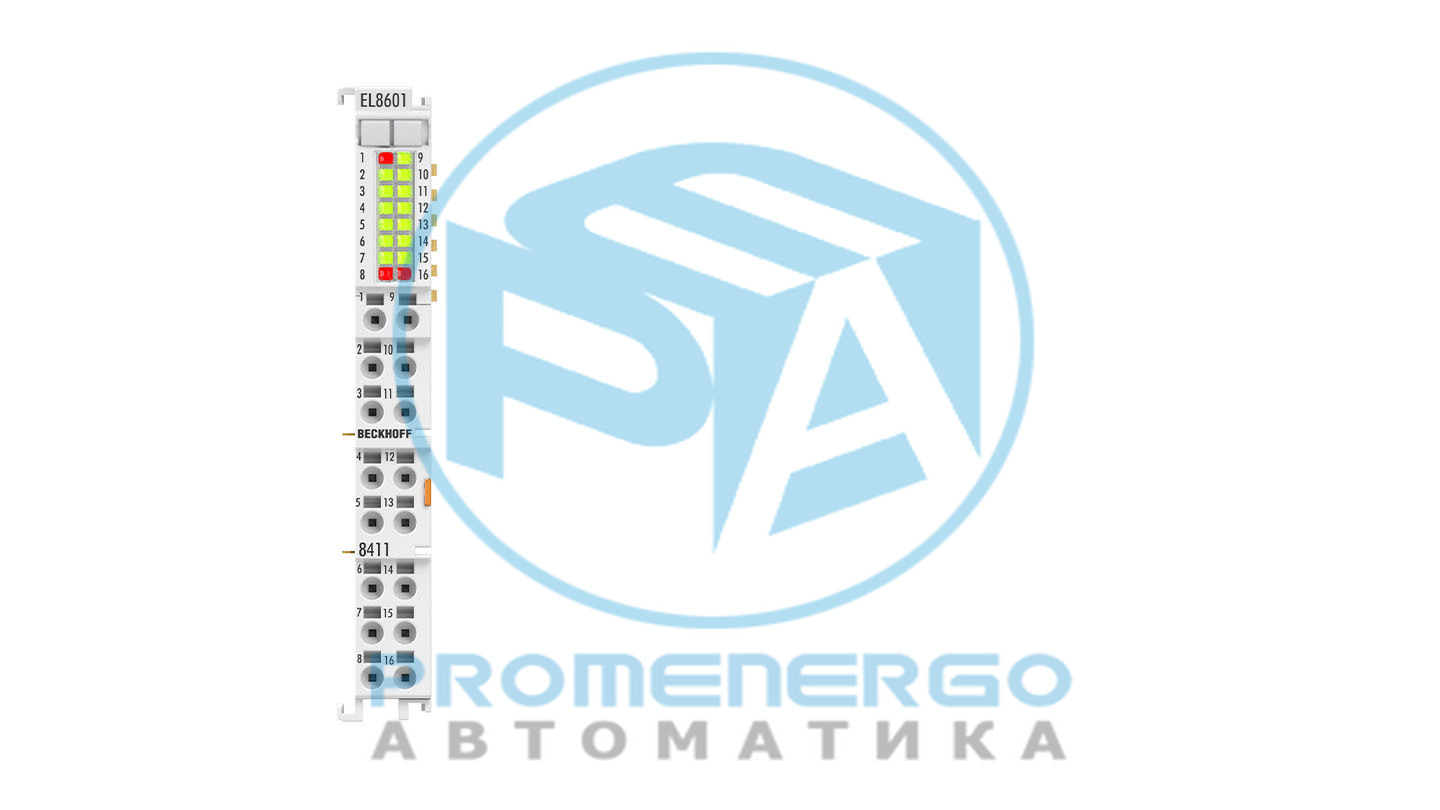

EL8601-8411 | Терминал EtherCAT, 12-канальный мультиинтерфейсный вход, 8 x DI, 1 x CNT, 4 x DO, 2 x PWM, 1 x AI, 1 x AO, 1 x ENC AB

Терминал EtherCAT EL8601-8411 предлагает комбинацию до двенадцати сигнальных интерфейсов и до девяти различных типов сигналов в пространстве установки...

Технические характеристики

Технические данные

Количество входов4 цифровых входа (24 В постоянного тока), 4 многофункциональных цифровых входа (24 В постоянного тока, счетчик, энкодер), 1 многофункциональный аналоговый вход (+/-10 В, +/-20 мА, 12 бит)
Количество выходов2 многофункциональных цифровых выхода (24 В постоянного тока, 0,5 А, ШИМ), 1 многофункциональный аналоговый выход (+/-10 В, 0-20 мА, 12 бит)
Распределенные часынет
Потребление токатип. 100 мА
Силовые контакты потребления токатип. 40 мА
Электрическая изоляция500 В (E-шина/потенциал поля)
Массаок. 65 г
Рабочая температура-25...+55°С
Температура хранения-40...+85°С
Относительная влажность95%, без конденсата
Устойчивость к вибрации/ударамсоответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучениесоответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.IP20/переменная (см. документацию)
Разрешения/маркировкаCE

Диапазон сигнала

Цифровой вход4 цифровых входа, 24 В постоянного тока, настраиваемый фильтр
Многофункциональный цифровой вход4 цифровых входа, 24 В постоянного тока, настраиваемый фильтр или 2 цифровых входа, 24 В постоянного тока, настраиваемый фильтр и 2 цифровых выхода, 24 В постоянного тока, 0,5 А или 1 реверсивный счетчик, 24 В постоянного тока, 100 кГц, пороговый выход или 1 энкодер 24 В постоянного тока HTL, 100 кГц, защелка, вентиль
Многофункциональный цифровой выход2 цифровых выхода, 24 В постоянного тока, 0,5 А или 2 ШИМ, 24 В постоянного тока, 0,5 А
Многофункциональный аналоговый вход1 аналоговый вход, напряжение, +/-10 В, 12 бит или 1 аналоговый вход, ток, +/-20 мА, 12 бит
Многофункциональный аналоговый выход1 аналоговый выход, напряжение, +/-10 В, 12 бит или 1 аналоговый выход, ток, 0-20 мА, 12 бит

Технические данные

Технология подключения1-проводной
СпецификацияEN 61131-2, тип 3, положительное переключение
Количество входовмакс. 8
Номинальное напряжение24 В постоянного тока (-15%/+20%)
Напряжение сигнала ?0?-3...+5 В (EN? 61131-2, тип 3)
Напряжение сигнала ?1?11...30 В (EN 61131-2, тип 3)
Входной токтип. 3 мА (EN61131-2, тип 1/3)
Входной фильтрнастраиваемый (1 мкс, 0,1 мс, 0,5 мс, 1 мс, 3 мс, 10 мс, 20 мс)

Технические данные

Технология подключения1 х счетчик вверх/вниз
СпецификацияEN 61131-2, тип 3, ?0?: < 5 В постоянного тока, ?1?: > 11 В постоянного тока, тип. 3 мА
Количество счетчиковмакс. 1
Частота счетамакс. 100 кГц
Глубина счетчика32 бит
Специальные возможностиустановка счетчика, блокировка, переключатель выхода

Технические данные

ТехнологияИнтерфейс инкрементного энкодера, HTL 24 В пост. тока
Количество каналовмакс. 1
Подключение энкодера1 x A, B: 24 В постоянного тока, несимметричное подключение, EN 61131-2, тип 3, ?0?: < 5? V? DC, ?1?: > 11? DC, тип. 3 мА
Дополнительные входывход защелки/затвора, 24 В постоянного тока
Прилавок32 бит
Частота среза400 000 шагов/с (с 4-кратной оценкой), что соответствует 100 кГц
Квадратурный декодер4-кратная оценка
Специальные возможностиустановка счетчика, блокировка, сохранение, переключение выхода

Технические данные

Технология подключения1-проводной
Количество выходовмакс. 4
Номинальное напряжение24 В постоянного тока (-15%/+20%)
Тип нагрузкиомическая, индуктивная, ламповая нагрузка
Макс. выходной ток0,5 А (устойчивость к короткому замыканию) на канал
Ток короткого замыканиятип. < 2 А
Защита от обратной полярностида
Энергия выключения< 150 мДж/канал
Время переключениятип. T ON : 300 мкс, тип. Т ВЫКЛ: 300 мкс

Технические данные

Технология подключенияВыход ШИМ, двухтактные выходы
Количество выходовмакс. 2
Номинальное напряжение24 В постоянного тока (-15%/+20%)
Тип нагрузкиомическая, индуктивная, ламповая нагрузка
Макс. выходной ток0,5 А (устойчивость к короткому замыканию) на канал
Ток короткого замыканиятип. < 2 А
Базовая частота20 Гц...25 кГц
Рабочий цикл0-100 % (длительность импульса T ON > 750 нс, длительность паузы T OFF > 500 нс)
Разрешение16 бит

Технические данные

Количество входов1
Технология подключенияТы односторонний, я односторонний
Время конвертации~ 500 мкс
Разрешение12 бит (16-битное представление, включая знак)
Заземление (вход)односторонний
Внутреннее сопротивлениеВходное напряжение: > 200 кОм Входной ток: 33 Ом тип.
Диапазон измерения, номинальный-10/0...+10 В | -20/0/+4...+20 мА
Диапазон измерения, технический-10,73...+10,73 В | -21,47...+21,47 мА
Ошибка измерения/неопределенность< +/-0,5% (относительно значения полной шкалы)
Частота среза входного фильтра1 кГц
Диэлектрическая прочностьмакс. 30 В (измерение напряжения и тока)
Специальные возможностиПараметрируемый U/I, расширенный диапазон, активируемый КИХ/БИХ-фильтр

Технические данные

Количество выходов1
Технология подключенияТы односторонний, я односторонний
Время конвертации~ 500 мкс
Разрешение12 бит (16-битное представление, включая знак)
Диапазон измерения, номинальный-10/0...+10 В | 0/+4...+20 мА
Диапазон измерения, технический-10,73...+10,73 В | 0...+21,47 мА
Ошибка измерения/неопределенность< +/-0,5% (относительно конечного выходного значения)
НагрузкаВыходное напряжение: > 5 кОм (устойчивость к короткому замыканию) Выходной ток: < 350 Ом (устойчивость к короткому замыканию)
Специальные возможностиПараметрируемый U/I, ExtendedRange

Данные о жилье

Форма дизайнаКорпус HD (высокая плотность) с сигнальными светодиодами
Материалполикарбонат
Установкана DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощьюдвойной слот и ключевое соединение
Маркировкамаркировка серии BZxxxx
Электропроводкаодножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой
Сечение соединенияs*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2
Сечение соединения AWGs*: AWG28...16, st*: AWG22...16, f*: AWG26...19
Длина зачистки8...9 мм
Силовые контакты токовой нагрузкиЯ макс: 10 А
Размеры (Ш х В х Г)12 мм x 100 мм x 68 мм

Соответствие материалов

Номер КАС.7439-92-1
ДОСТИГНУТЬ СВХКВести
Приложение XVII REACHсовместимый
Приложение XIV REACHсовместимый
СЦИП №.Отправка в SCIP в процессе
ПОПсовместимый
РоХСсоответствует освобождению
Освобождение от RoHS7a: Свинец в припоях с высокой температурой плавления с минимальной массовой долей свинца 85 %, 7c-I: Свинцовосодержащие электрические и электронные компоненты в стеклянных и керамических материалах, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHSwww.beckhoff.com/china-rohs-io
CA Prop65www.beckhoff.com/prop65
Отказ от ответственностиНасколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
