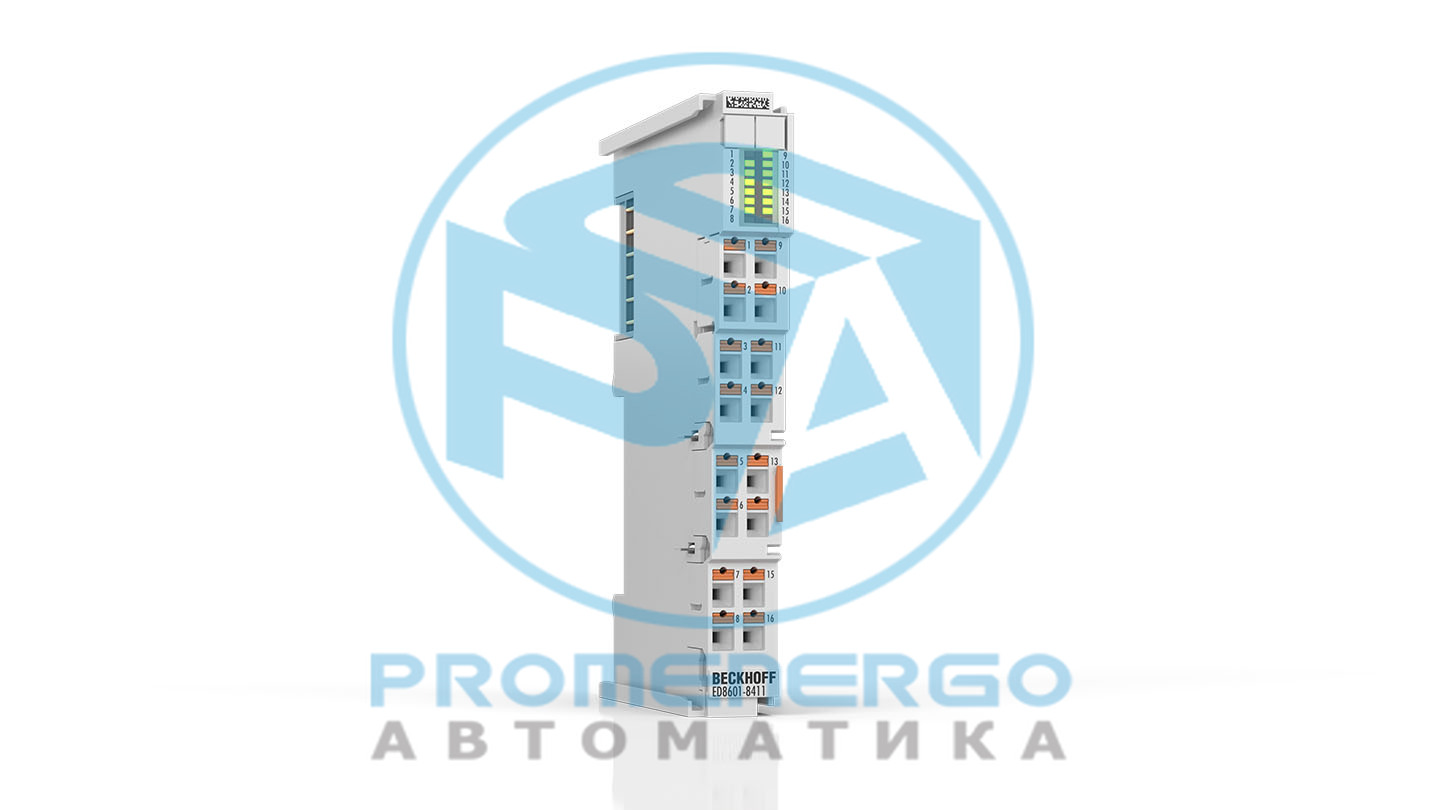

ED8601-8411 | Терминал EtherCAT, 12-канальный мультиинтерфейсный вход, 8xDI, 1xCNT, 4xDO, 2xPWM, 1xAI, 1xAO, 1xENCAB, вставной Новый
Терминал EtherCAT ED8601-8411 предлагает комбинацию до двенадцати сигнальных интерфейсов и до девяти различных типов сигналов шириной всего 12 ...
Технические характеристики
Общий
Количество каналов | Общий макс. 12 Протокол внутренней связи EtherCAT
Диапазоны сигналов
Цифровой вход 4 цифровых входа, 24 В постоянного тока, настраиваемый фильтр Многофункциональный цифровой вход 4 цифровых входа, 24 В постоянного тока, настраиваемый фильтр или 2 цифровых входа, 24 В постоянного тока, настраиваемый фильтр и 2 цифровых выхода, 24 В постоянного тока, 0,5 А или 1 реверсивный счетчик, 24 В постоянного тока, 100 кГц, пороговый выход или 1 энкодер 24 В постоянного тока HTL, 100 кГц, защелка, вентиль Многофункциональный цифровой выход 2 цифровых выхода, 24 В постоянного тока, 0,5 А или 2 ШИМ, 24 В постоянного тока, 0,5 А Многофункциональный аналоговый вход 1 аналоговый вход, напряжение, +/-10 В, 12 бит или 1 аналоговый вход, ток, +/-20 мА, 12 бит Многофункциональный аналоговый выход 1 аналоговый выход, напряжение, +/-10 В, 12 бит или 1 аналоговый выход, ток, 0-20 мА, 12 бит
Цифровой вход
Количество каналов макс. 8 Функция цифровой вход, ворота, защелка Технология подключения 1-проводной Диапазон сигнала | Номинальный 24 В постоянного тока Спецификация ЕНВ 61131-2, тип 1/3 Напряжение сигнала ?0? -3...+5 В постоянного тока Напряжение сигнала ?1? 11...30 В постоянного тока Входной фильтр тип. 1 мкс, 0,1 мс, 0,5 мс, 1 мс, 3 мс, 10 мс, 20 мс (регулируется) Входной ток тип. 3 мА Длина кабеля | Кабель датчика макс. 30 м Количество каналов макс. 1 Функция счетчик вверх/вниз Технология подключения 1-проводной Диапазон сигнала | Номинальный 24 В постоянного тока Напряжение сигнала ?0? -3...+5 В постоянного тока Напряжение сигнала ?1? 11...30 В постоянного тока Входной ток тип. 3 мА Разрешение 32 бит Входная частота макс. 100 кГц
Цифровой выход
Количество каналов макс. 4 Тип нагрузки омическая, индуктивная, ламповая нагрузка Технология подключения 1-проводной Диапазон сигнала | Номинальный 24 В постоянного тока Выходной ток макс. 0,5 А на канал Выходной ток | ? макс. 2 А Защита от короткого замыкания да Ограничение тока короткого замыкания тип. < 2 А Выходной каскад толкать Время переключения | Т ВКЛ тип. 300 мкс Время переключения | Т ВЫКЛ. тип. 300 мкс Защита от обратной полярности да Отключение энергии | Индуктивный < 150 мДж на канал Количество каналов макс. 2 Функция ШИМ Тип нагрузки омическая, индуктивная, ламповая нагрузка Диапазон сигнала | Номинальный 24 В постоянного тока через силовые контакты Диапазон сигнала | Технический 20,4-28,8 В постоянного тока Выходной ток макс. 0,5 А на канал Защита от короткого замыкания да Выходной каскад двухтактный Длительность импульса | Т ВКЛ тип. > 750 нс Длительность импульса | Т ВЫКЛ. тип. > 500 нс Рабочий цикл 0??¦100% Разрешение макс. 16 бит Выходная частота 20 Гц...25 кГц Защита от обратной полярности нет
Аналоговый вход
Количество каналов макс. 1 Технология подключения 2-проводной Разрешение | Технический 12 бит, включая знак Разрешение | Данные процесса 327,67...мкВ Представительство | Данные процесса INT16 Метод преобразования АЦП САР Тип конверсии ??? Время конвертации мин. 500 мкс на канал Коэффициент конверсии макс. 2 кпс на канал Диапазон сигнала | Номинальный -10...+10 В, 0...10 В Диапазон сигнала | Технический -10,73...+10,73 В Диапазон сигнала | Полное значение шкалы (FSV) 10 В Внутреннее сопротивление/импеданс тип. > 200 тыс. ¦ Наземная ссылка односторонний Частота среза входного фильтра 1 кГц Диэлектрическая прочность +/-30 В Точность/неопределенность | Из ФСВ тип. < +/-0,5% Обнаружение обрыва провода нет Количество каналов макс. 1 Технология подключения 2-проводной Разрешение | Технический 12 бит, включая знак Разрешение | Данные процесса 655,35... нет данных Представительство | Данные процесса INT16 Метод преобразования АЦП САР Тип конверсии ??? Время конвертации мин. 500 мкс на канал Коэффициент конверсии макс. 2 кпс на канал Диапазон сигнала | Номинальный -20...+20 мА, 0...20 мА, 4...20 мА Диапазон сигнала | Технический -21,47...+21,47 мА Диапазон сигнала | Полное значение шкалы (FSV) 20 мА Внутреннее сопротивление/импеданс тип. 33 ¦ Наземная ссылка односторонний Частота среза входного фильтра 1 кГц Защита от перегрузки по току тип. 50 мА Диэлектрическая прочность +/-30 В Точность/неопределенность | Из ФСВ тип. < +/-0,5% Обнаружение обрыва провода нет
Аналоговый выход
Количество каналов макс. 1 Тип нагрузки омический Технология подключения 2-проводной Разрешение | Технический 12 бит, включая знак Разрешение | Данные процесса 327,67...мкВ Представительство | Данные процесса INT16 Тип конверсии ??? Время конвертации мин. 500 мкс на канал Коэффициент конверсии макс. 2 кпс на канал Диапазон сигнала | Номинальный -10...+10 В, 0...10 В Диапазон сигнала | Технический -10,73...+10,73 В Диапазон сигнала | Полное значение шкалы (FSV) 10 В Нагрузка тип. > 5 тыс. кв.м. Наземная ссылка односторонний Точность/неопределенность | Из ФСВ тип. < +/-0,5% Количество каналов макс. 1 Тип нагрузки омический Технология подключения 2-проводной Разрешение | Технический 12 бит, включая знак Разрешение | Данные процесса 655,35 ¦ нет данных Представительство | Данные процесса INT16 Тип конверсии ??? Время конвертации мин. 500 мкс на канал Коэффициент конверсии макс. 2 кпс на канал Диапазон сигнала | Номинальный 0-20 мА, 4-20 мА Диапазон сигнала | Технический 0...21,47 мА Диапазон сигнала | Полное значение шкалы (FSV) 20 мА Нагрузка тип. < 350 ¦ Наземная ссылка односторонний Точность/неопределенность | Из ФСВ тип. < +/-0,5%
Позиционный интерфейс
Количество каналов макс. 1 Функция Интерфейс инкрементного энкодера с входом затвора/защелки Тип датчика инкрементное обнаружение положения Диапазон сигнала ГТЛ 24 В Разрешение | Данные процесса (счетчик) 32 бит Микроприращения нет Поставка датчиков | Выходное напряжение нет Квадратурный декодер да Подключение энкодера несимметричное подключение: A, B Входная частота 400 кило приращений/с с 4-кратной оценкой, соответствует 100 кГц Обнаружение обрыва провода нет
XFC
Распределенные часы нет Временная метка нет Передискретизация нет
Питание и электрическая изоляция
Электроника | Напряжение питания через E-bus, через силовые контакты Электронный автобус | Текущее потребление тип. 100 мА Силовые контакты | Входное напряжение 24 В постоянного тока (-15%/+20%) Силовые контакты | Текущая пропускная способность макс. 10 А Силовые контакты | Текущее потребление тип. 40 мА + нагрузка Силовые контакты | Выходное напряжение соответствует Силовым контактам | Входное напряжение Электрическая изоляция | Канал/канал нет Электрическая изоляция | Канал/шина функциональный, 707 В пост. тока (типовое испытание)
Условия окружающей среды
Рабочая температура 0...55°С Температура хранения -25...+85°С Относительная влажность 95%, без конденсата Положение установки переменная
Стандарты и одобрения
Устойчивость к вибрации соответствует EN 60068-2-6 Ударопрочность соответствует EN 60068-2-27 Устойчивость к ЭМС соответствует EN 61000-6-2 ЭМС-излучение соответствует EN 61000-6-4 Маркировка CE
Данные о жилье
Масса ок. 60 г Степень защиты IP20 Материал поликарбонат Размеры | Ширина (одинарная) 15 мм Размеры | Ширина (в сложенном виде) 12 мм Размеры | Высота 100 мм Размеры | Глубина 65 мм Установка | Терминал/задняя стенка DIN-рейка, 35 мм (EN 60715) Установка | Терминал/терминал двойной слот и ключевое соединение Подключаемый уровень проводки нет Механизм подключения вставной Сечение соединения | Сплошная проволока 0,08...1,5 мм2 Сечение соединения | Многожильный провод 0,25...1,5 мм2 Сечение соединения | С наконечником 0,14...0,75 мм2 Сечение соединения AWG | Сплошная проволока AWG28...16 Сечение соединения AWG | Многожильный провод AWG22...16 Сечение соединения AWG | С наконечником AWG26...19 Длина зачистки 8...9 мм Силовой контакт | «+» (слева) да Силовой контакт | «+» (справа) да Силовой контакт | "-" (левый) да Силовой контакт | "-" (верно) да Силовой контакт | «» (слева) нет Силовой контакт | «» (справа) нет Вставной замок для силового контакта «?» да
