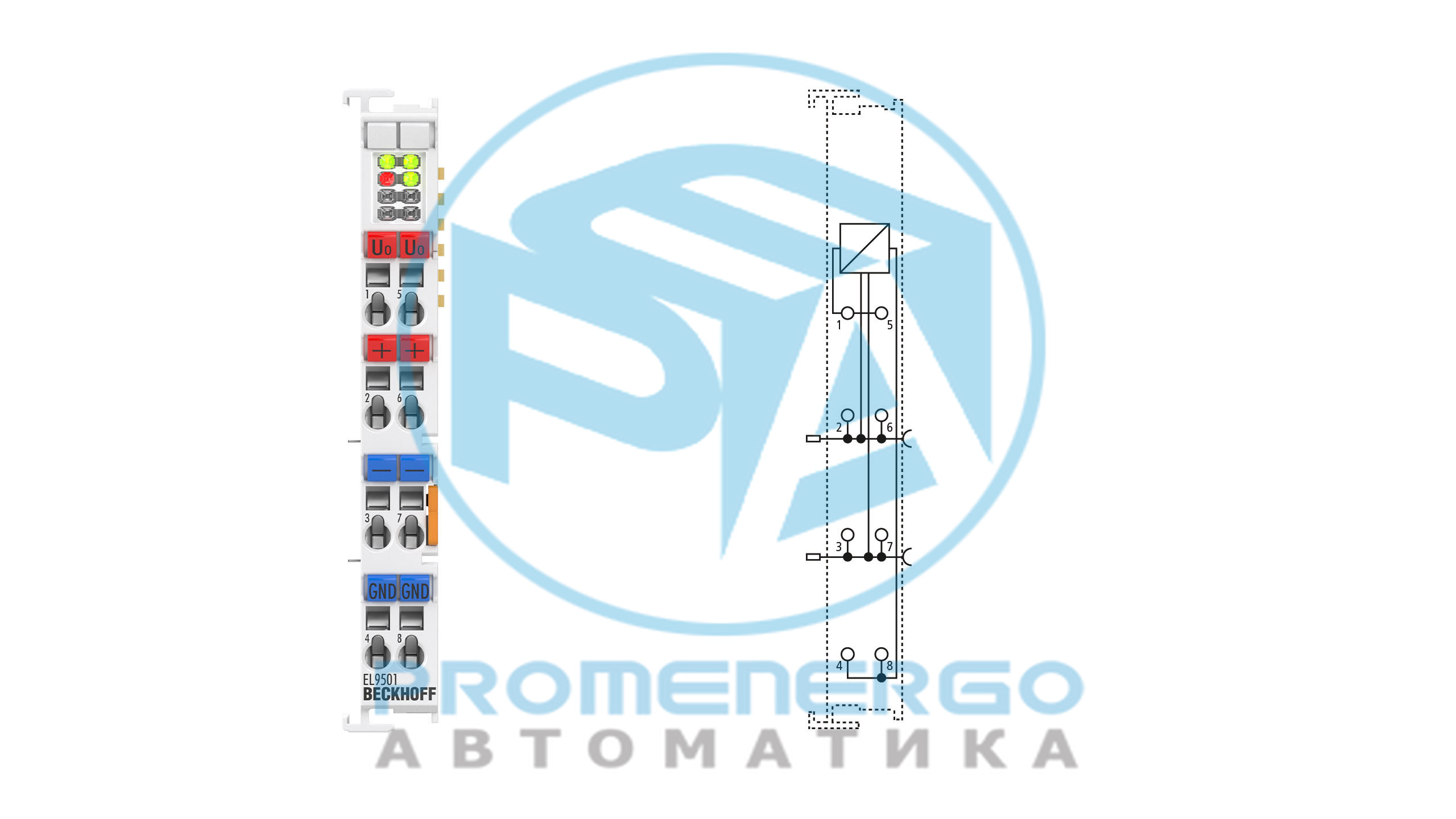

EL9501 | Терминал EtherCAT, источник питания, 0-20 В постоянного тока, 0-2 А

Клеммы питания EL9501 и EL9561 генерируют регулируемое выходное напряжение из входного напряжения 24 В постоянного тока. Это делает их пригодными для использования в качестве...

Технические характеристики

Технические данные

Технология подключения2-проводной
Защита от короткого замыканияда
Тип нагрузкиОмч, индуктивная, емкостная до 1 мФ
Входное напряжение24 В постоянного тока (-15 %/+20 %)
Разрешение11 бит
Количество выходов1
Выход15 Вт
Выходное напряжение2 выходных диапазона: 0,25...5 В; 1...20 В (понижающее управление)
Выходной токмакс. 2 А, ограничено выходной мощностью
Скорость выводамакс. 1 кпс
Эффективностьок. 90%
Потребление токатип. 80 мА
Силовые контакты потребления тока5 мА + выходная мощность/выходное напряжение
Электрическая изоляцияканал/E-шина: функциональное разделение Типовое испытание 707 В пост. тока
Диагностика в образе процессада
Выходная неопределенностьнапряжение: < +/-0,5% (при 25°C +/-5°C и до 100 мА, относительно конечного выходного значения, дополнительную информацию см. в документации)
Специальные возможностипостоянное напряжение, 2 выходных диапазона 5/20 В, измерение выходного тока, измерение выходного напряжения, макс. скорость изменения 1000 В/сек.
Массаок. 55 г
Рабочая температура-25...+60°С
Температура хранения-40...+85°С
Относительная влажность95%, без конденсата
ЭМС устойчивость/излучениесоответствует EN 61000-6-2/EN 61000-6-4
Устойчивость к вибрации/ударамсоответствует EN 60068-2-6/EN 60068-2-27
Подключаемый уровень проводкидля всех терминалов ESxxxx
Защищать. номинал/установка поз.IP20/см. документацию
Разрешения/маркировкаCE

Данные о жилье

Форма дизайнакомпактный клеммный корпус с сигнальными светодиодами
Материалполикарбонат
Установкана DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощьюдвойной слот и ключевое соединение
Маркировкамаркировка серии BZxxxx
Электропроводкаодножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой
Сечение соединенияs*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2
Сечение соединения AWGs*: AWG28...14, st*: AWG28...14, f*: AWG26...16
Длина зачистки8...9 мм
Силовые контакты токовой нагрузкиЯ макс: 10 А
Размеры (Ш х В х Г)12 мм x 100 мм x 68 мм

Информация для заказа

EL9501Терминал EtherCAT, источник питания, 0-20 В постоянного тока, 0-2 А
ES9501Терминал EtherCAT, источник питания, 0-20 В постоянного тока, 0-2 А, подключаемый уровень проводки

Соответствие материалов

Номер КАС.7439-92-1
ДОСТИГНУТЬ СВХКВести
Приложение XVII REACHсовместимый
Приложение XIV REACHсовместимый
СЦИП №.Отправка в SCIP в процессе
ПОПсовместимый
РоХСсоответствует освобождению
Освобождение от RoHS7a: Свинец в припоях с высокой температурой плавления с минимальной массовой долей свинца 85 %, 7c-I: Свинцовосодержащие электрические и электронные компоненты в стеклянных и керамических материалах, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHSwww.beckhoff.com/china-rohs-io
CA Prop65www.beckhoff.com/prop65
Отказ от ответственностиНасколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
