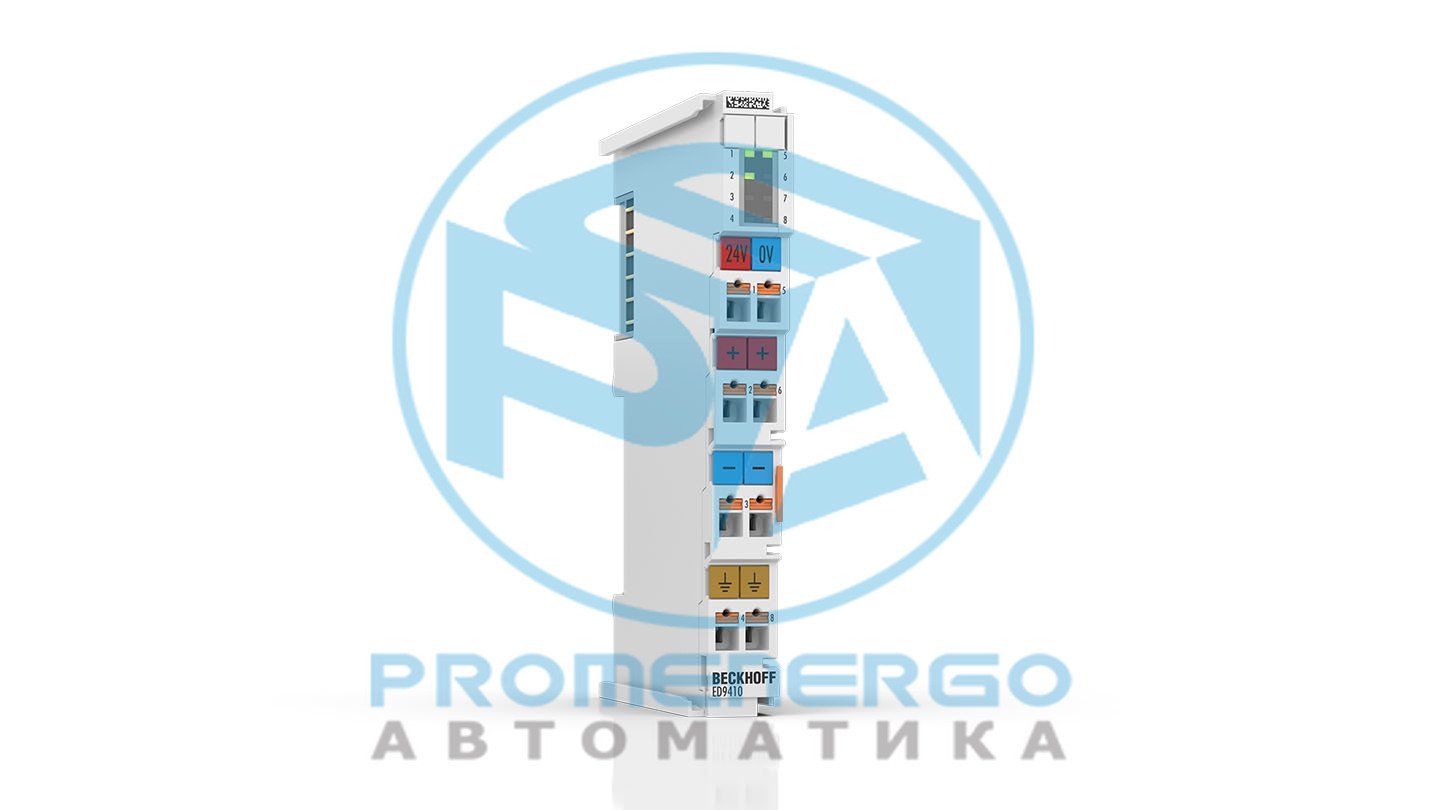

ЭД9410 | Терминал EtherCAT, источник питания для E-bus, 24 В пост. тока, 2 А, push-in, с диагностикой Новый

Терминал питания ED9410 используется для обновления E-шины, через которую происходит обмен данными между соединителями EtherCAT и терминалами. Каждый EtherCAT...

Технические характеристики

Общий

Протокол внутренней связи	EtherCAT

Система

Функция	Разъем питания для обновления E-bus
Диагностика	да

XFC

Распределенные часы	нет
Временная метка	нет
Передискретизация	нет

Питание и электрическая изоляция

Электроника \| Напряжение питания	24 В постоянного тока (-15%/+20%)
Электроника \| Текущее потребление	тип. 70 мА + (? Потребление тока E-bus/4)
Электронный автобус \| Выходной ток	2 А
Силовые контакты \| Входное напряжение	24 В постоянного тока (-15%/+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	???
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Силовые контакты \| Выходной ток	макс. 10 А

Условия окружающей среды

Рабочая температура	0...55°С
Температура хранения	-25...+85°С
Относительная влажность	95%, без конденсата
Положение установки	переменная

Стандарты и одобрения

Устойчивость к вибрации	соответствует EN 60068-2-6
Ударопрочность	соответствует EN 60068-2-27
Устойчивость к ЭМС	соответствует EN 61000-6-2
ЭМС-излучение	соответствует EN 61000-6-4
Маркировка	CE
Разрешения	UL (в стадии подготовки)

Данные о жилье

Масса	ок. 55 г
Степень защиты	IP20
Материал	поликарбонат
Размеры \| Ширина (одинарная)	15 мм
Размеры \| Ширина (в сложенном виде)	12 мм
Размеры \| Высота	100 мм
Размеры \| Глубина	65 мм
Установка \| Терминал/задняя стенка	DIN-рейка, 35 мм (EN 60715)
Установка \| Терминал/терминал	двойной слот и ключевое соединение
Подключаемый уровень проводки	нет
Механизм подключения	вставной
Сечение соединения \| Сплошная проволока	0,08...2,5 мм2
Сечение соединения \| Многожильный провод	0,08...2,5 мм2
Сечение соединения \| С наконечником	0,14...1,5 мм2
Сечение соединения AWG \| Сплошная проволока	AWG28...14
Сечение соединения AWG \| Многожильный провод	AWG28...14
Сечение соединения AWG \| С наконечником	AWG26...16
Длина зачистки	8...9 мм
Силовой контакт \| «+» (слева)	нет
Силовой контакт \| «+» (справа)	да
Силовой контакт \| "-" (левый)	нет
Силовой контакт \| "-" (верно)	да
Силовой контакт \| «» (слева)	нет
Силовой контакт \| «» (справа)	да
Вставной замок для силового контакта «?»	нет

Информация для заказа

ЭД9410	Терминал EtherCAT, источник питания для E-bus, 24 В пост. тока, 2 А, вставной, с диагностикой
EF9410	Терминал EtherCAT, источник питания для E-bus, 24 В пост. тока, 2 А, вставной, с диагностикой, вставной уровень проводки

Электроника \| Напряжение питания	24 В постоянного тока (-15%/+20%)
Электроника \| Текущее потребление	тип. 70 мА + (? Потребление тока E-bus/4)
Электронный автобус \| Выходной ток	2 А
Силовые контакты \| Входное напряжение	24 В постоянного тока (-15%/+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	???
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Силовые контакты \| Выходной ток	макс. 10 А
