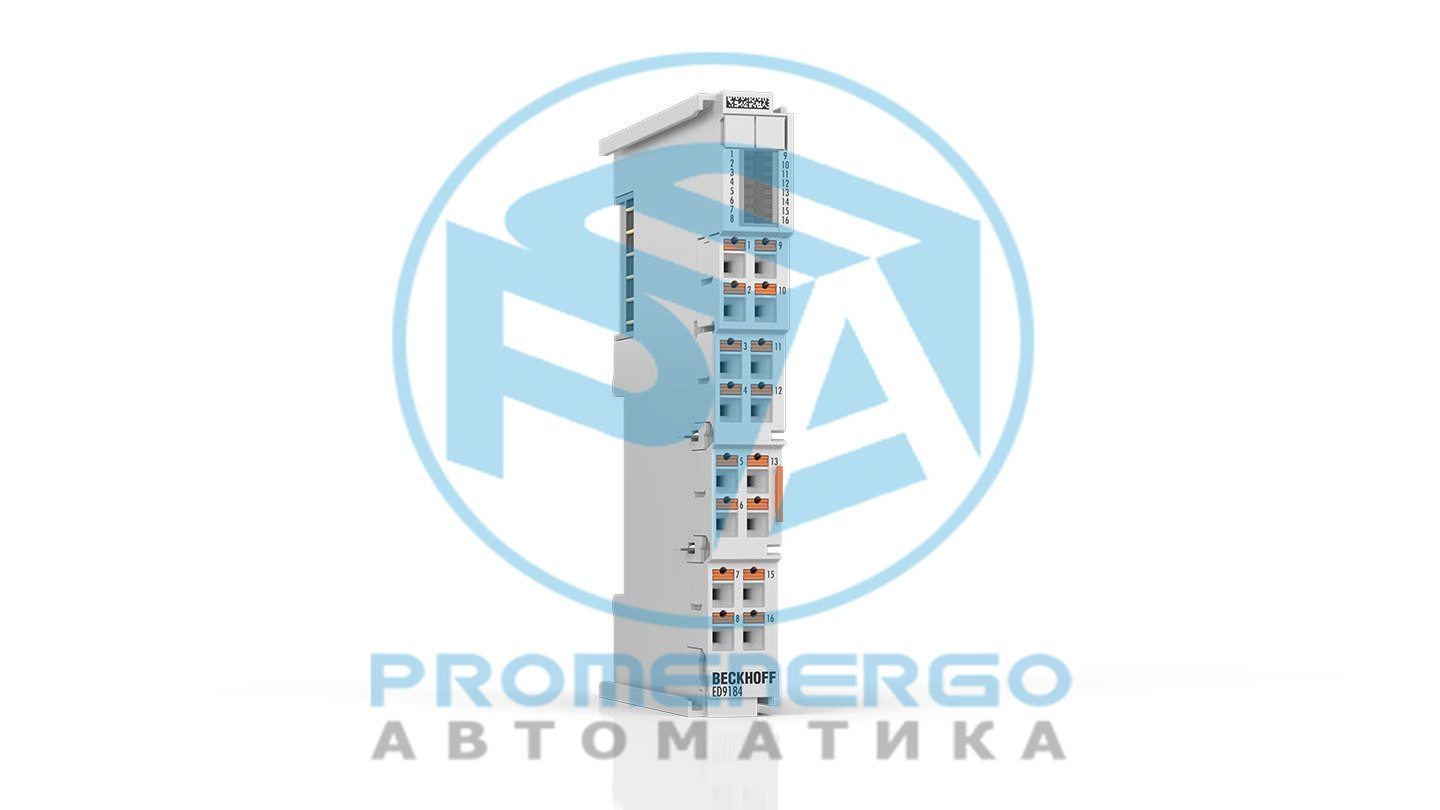

ЭД9184 | Терминал EtherCAT, распределение потенциала, 8 x 24 В постоянного тока, 8 x 0 В постоянного тока, вставной новый предпочтительный тип

Клемма распределения потенциала ED9184 подает напряжение питания через контакты на передней стороне. Каждый из 24 В постоянного тока и 0 В постоянного тока может быть отведен по 8 раз от...

Технические характеристики

Общий

Протокол внутренней связи	нет (пассивный)

Система

Функция	распределение потенциалов, 8 x 2 потенциала от силовых контактов
Выходное напряжение	от силовых контактов
Диагностика	нет

XFC

Распределенные часы	нет
Временная метка	нет
Передискретизация	нет

Питание и электрическая изоляция

Силовые контакты \| Входное напряжение	макс. 60 В постоянного тока/30 В переменного тока
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	зависящий от нагрузки
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение

Условия окружающей среды

Рабочая температура	-25...+60°С
Температура хранения	-40...+85°С
Относительная влажность	95%, без конденсата
Положение установки	переменная

Стандарты и одобрения

Устойчивость к вибрации	соответствует EN 60068-2-6
Ударопрочность	соответствует EN 60068-2-27
Устойчивость к ЭМС	соответствует EN 61000-6-2
ЭМС-излучение	соответствует EN 61000-6-4
Маркировка	CE
Разрешения	UL (в стадии подготовки)

Данные о жилье

Масса	ок. 60 г
Степень защиты	IP20
Материал	поликарбонат
Размеры \| Ширина (одинарная)	15 мм
Размеры \| Ширина (в сложенном виде)	12 мм
Размеры \| Высота	100 мм
Размеры \| Глубина	65 мм
Установка \| Терминал/задняя стенка	DIN-рейка, 35 мм (EN 60715)
Установка \| Терминал/терминал	двойной слот и ключевое соединение
Подключаемый уровень проводки	нет
Механизм подключения	вставной
Сечение соединения \| Сплошная проволока	0,08...1,5 мм2
Сечение соединения \| Многожильный провод	0,25...1,5 мм2
Сечение соединения \| С наконечником	0,14...0,75 мм2
Сечение соединения AWG \| Сплошная проволока	AWG28...16
Сечение соединения AWG \| Многожильный провод	AWG22...16
Сечение соединения AWG \| С наконечником	AWG26...19
Длина зачистки	8...9 мм
Силовой контакт \| «+» (слева)	да
Силовой контакт \| «+» (справа)	да
Силовой контакт \| "-" (левый)	да
Силовой контакт \| "-" (верно)	да
Силовой контакт \| «» (слева)	нет
Силовой контакт \| «» (справа)	нет
Вставной замок для силового контакта «?»	да

Силовые контакты \| Входное напряжение	макс. 60 В постоянного тока/30 В переменного тока
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	зависящий от нагрузки
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
