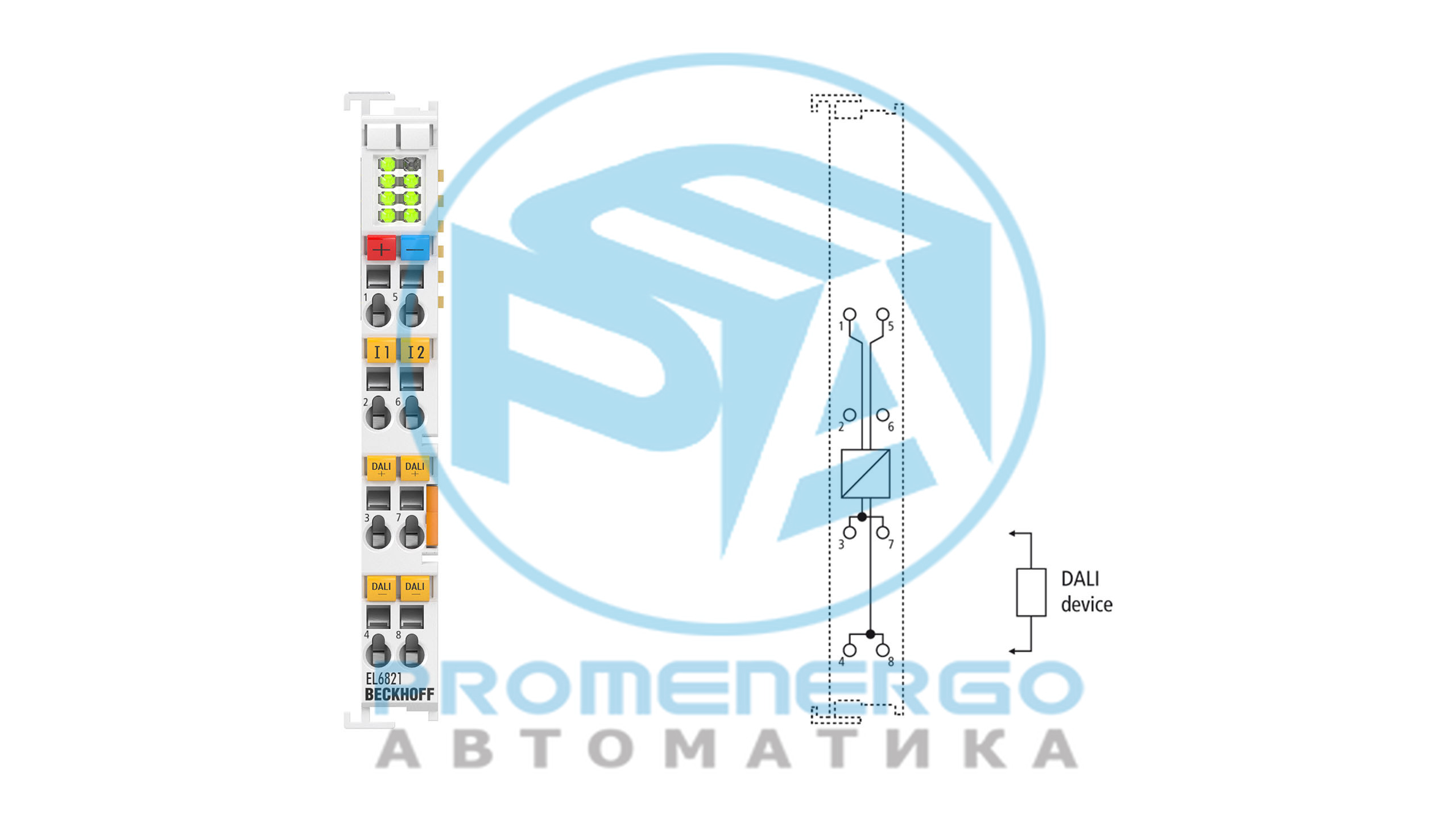

EL6821 | Терминал EtherCAT, 1-канальный интерфейс связи, DALI-2, ведущий/источник питания
К EL6821 можно подключить до 64 ведомых устройств DALI-/DALI-2 и 64 устройств ввода DALI-2. Системный менеджер TwinCAT 3 упрощает настройку и...
Технические характеристики
Технические данные
| Технология | ДАЛИ-2 |
|---|---|
| Ведомые/группы | макс. 64 устройства управления DALI (балласты) и макс. 64 устройства управления (устройства ввода/контроллер приложений) |
| Каналы передачи данных | 1 |
| Стандарт передачи данных | ДАЛИ + ДАЛИ-2 |
| Скорость передачи данных | 1200 бод |
| Электрическая изоляция | 500 В (E-шина/DALI-шина) |
| Силовые контакты потребления тока | ??? |
| Потребление тока | тип. 80 мА |
| Входное напряжение | 24 В постоянного тока (-15 %/+20 %) |
| Напряжение изоляции | Шина DALI/E-шина: 1500 В постоянного тока |
| источник питания DALI | макс. 250 мА (можно отключить) |
| Гарантированный выходной ток | 220 мА |
| Устойчивость к импульсному напряжению | постоянная нагрузка 275 В переменного тока, среднеквадратичное значение |
| Специальные возможности | 2 цифровых входа для упрощенной установки; Библиотека TwinCAT: TwinCAT PLC DALI |
| Масса | ок. 80 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
