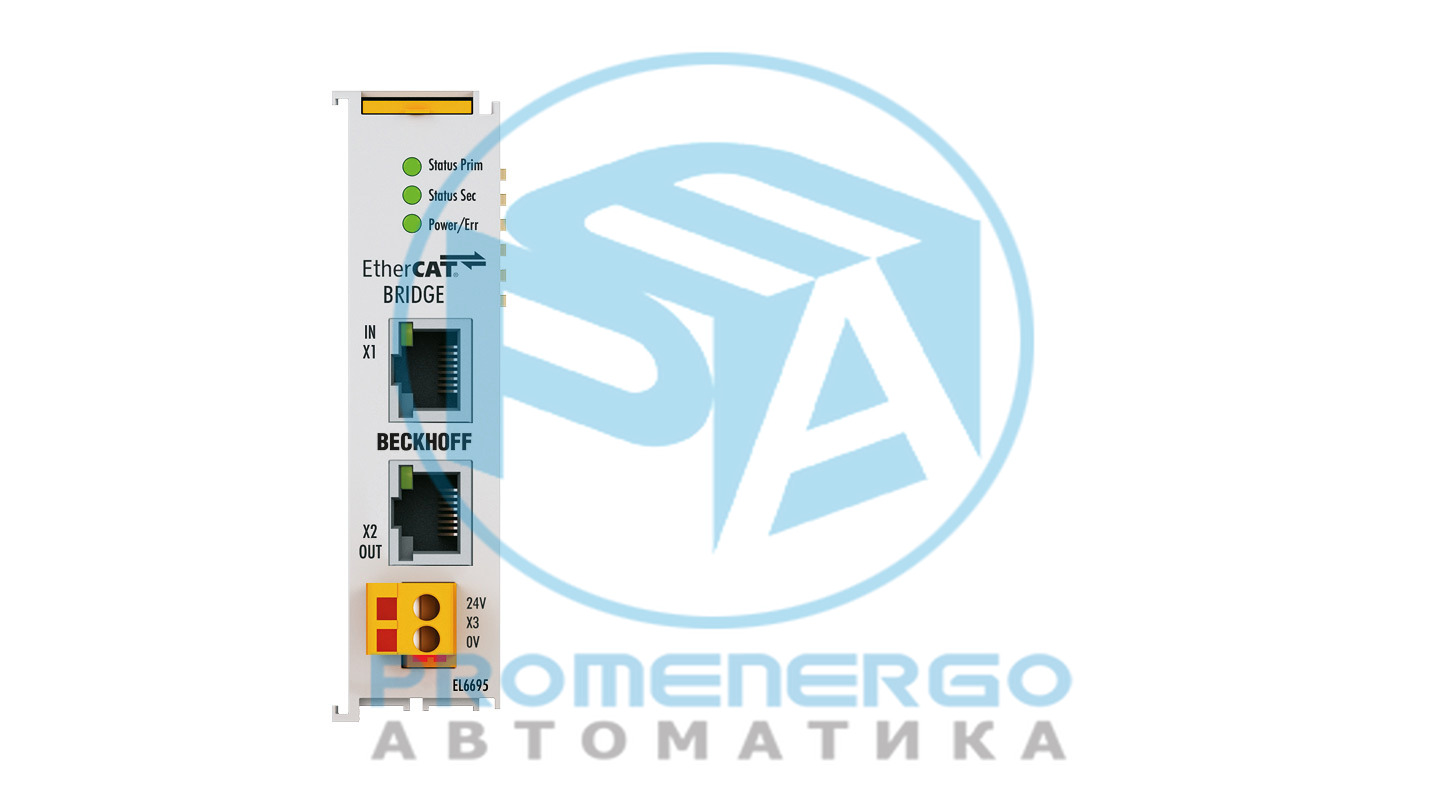

EL6695 | Терминал EtherCAT, интерфейс связи, мост EtherCAT, расширенные функции
Терминал-мост EtherCAT EL6695 обеспечивает обмен данными в реальном времени между ветвями терминала EtherCAT с различными ведущими устройствами. Асинхронное общение...
Технические характеристики
Технические данные
| Технология | первичная сторона: E-bus (концевая жила), вторичная сторона: 2 x 100 Мбит/с Ethernet, RJ45, вход/выход |
|---|---|
| Количество портов | 2 входа/выхода EtherCAT |
| Функция | Распределенная синхронизация часов EtherCAT, обмен данными |
| Длина кабеля | 100 м 100BASE-TX, дополнительный порт |
| Аппаратная диагностика | светодиоды состояния |
| Источник питания | первичный: через E-bus, вторичный: через разъем, 24 В |
| Распределенные часы | да |
| Электрическая изоляция | 500 В (E-шина/вторичная сторона) |
| Потребляемый ток | первичная: E-bus 400 мА; вторичный: 70 мА/24 В |
| Разрядность образа процесса | макс. 3 кбайт в каждом направлении (в зависимости от ведущего устройства EtherCAT, в настоящее время TwinCAT макс. 1400 байт) |
| Специальные возможности | возможность использования в TwinCAT в качестве опорного тактового сигнала, синхронный обмен данными, гибкое сопоставление PDO, поддержка AoE, EoE, FoE, VoE |
| Масса | ок. 75 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | ??? |
| Электропроводка | специальное вставное соединение |
| Размеры (Ш х В х Г) | 24 мм х 100 мм х 52 мм |
