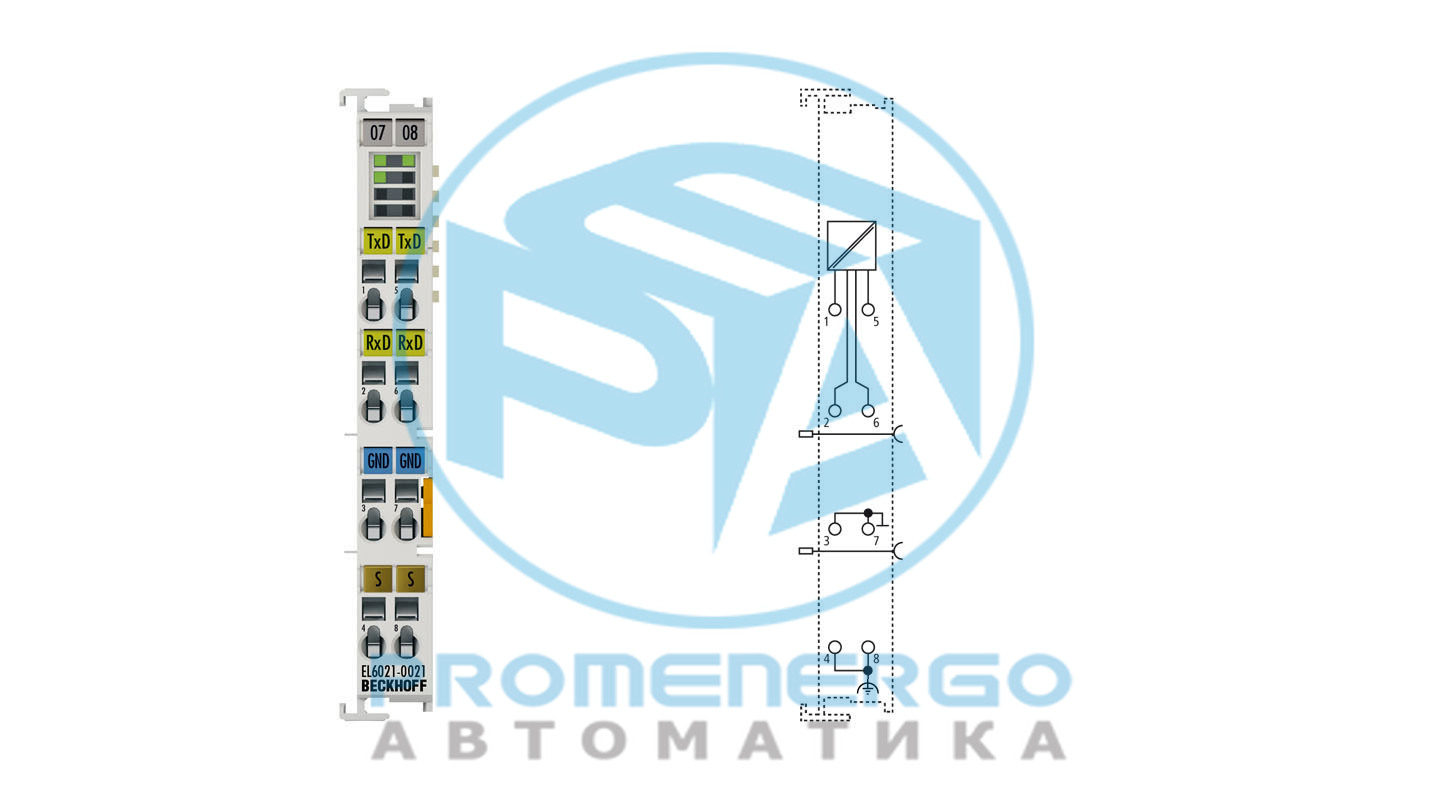

EL6021-0021 | Терминал EtherCAT, 1-канальный интерфейс связи, последовательный порт, RS422/RS485, линейное устройство
Последовательный интерфейс EL6021-0021 позволяет подключать устройства с интерфейсом RS422 или RS485. Эти устройства обмениваются данными с устройством автоматизации...
Технические характеристики
Технические данные
| Технология | терминальный контакт |
|---|---|
| Каналы передачи данных | TxD и RxD, полный/полудуплекс |
| Скорость передачи данных | 2400-115 200 бод; по умолчанию: 9600 бод, 8 бит данных, без четности и один стоповый бит. |
| Интерфейсы | 1 х RS422/RS485 |
| Передача битов | с дифференциальным сигналом |
| Сопротивление кабеля | 120 ?(C) |
| Длина кабеля | ок. Витая пара 1000 м |
| Обеспечение внешних поставок | ??? |
| Источник питания | через электронный автобус |
| Электрическая изоляция | 500 В (E-шина/напряжение сигнала) |
| Буфер данных | Буфер приема 864 байта, буфер передачи 128 байтов |
| Разрядность образа процесса | 22 x 8-битный вход, 22 x 8-битный выход, 16-битное управление, 16-битное состояние |
| Конфигурация | без настройки адреса, настройка через ПЛК |
| Потребление тока | тип. 170 мА |
| Специальные возможности | ??? |
| Масса | ок. 55 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
