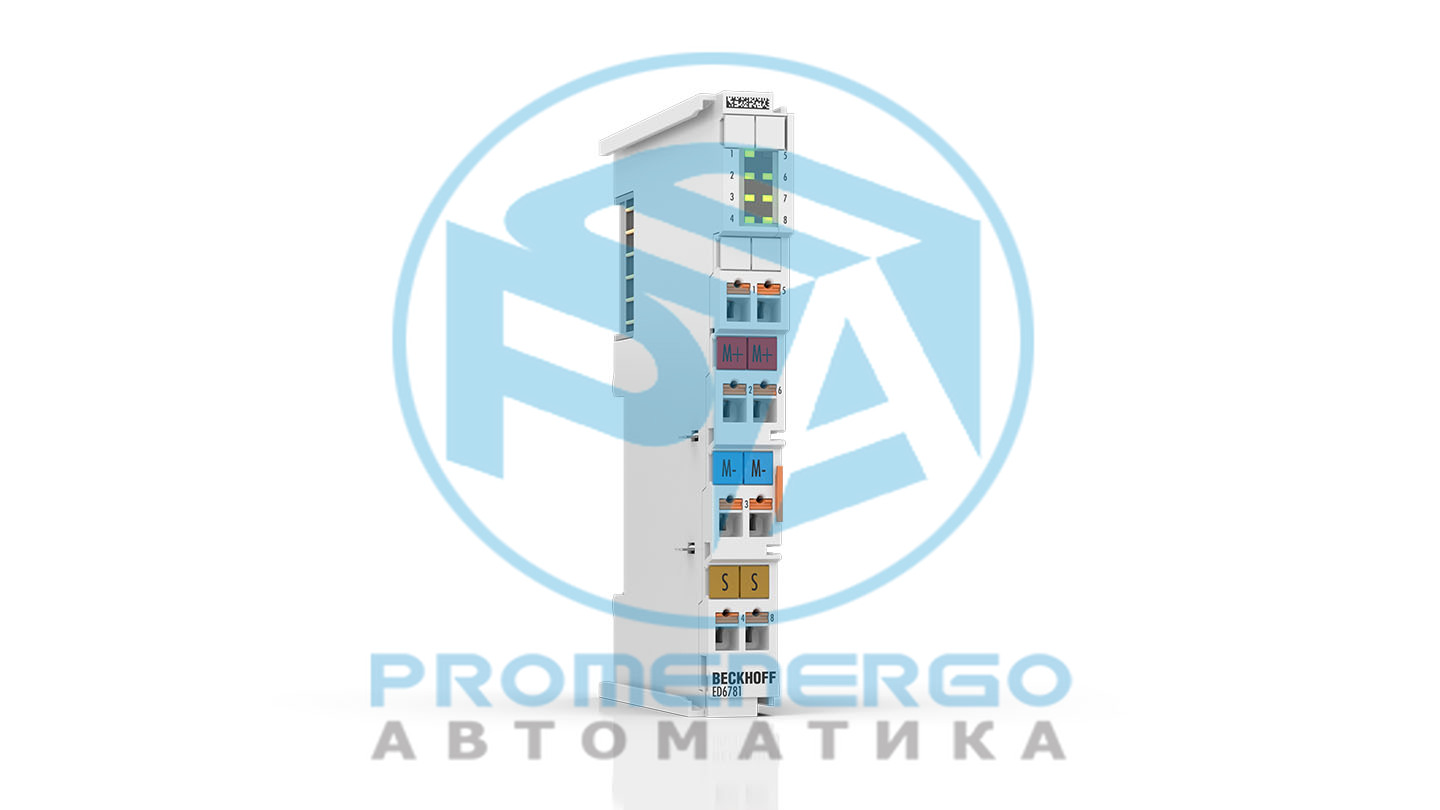

ЭД6781 | Терминал EtherCAT, 1-канальный интерфейс связи, M-Bus, ведущий, вставной Новый

Терминал EtherCAT ED6781 обеспечивает прямое подключение устройств M-Bus. M-bus (шина счетчиков) - это полевая шина для сбора данных о потреблении от ...

Технические характеристики

Общий

Количество каналов | Общий1
Протокол внутренней связиEtherCAT

Интерфейс связи

Количество каналов1
ФункцияМастер M-Bus
ИнтерфейсМ-автобус
ПротоколМ-автобус
Среда передачимедь
Тип устройствавладелец
Скорость передачи300...9600 бод
Количество устройств80
Тип устройстваПодчиненный M-Bus
Устройство | Напряжение питания36 В постоянного тока
Устройство | Ток питания120 мА
Согласующий резисторнет
Длина кабеля | Точка-точкамакс. 300 м
Механизм подключениявставной

XFC

Распределенные часынет
Временная метканет
Передискретизациянет

Питание и электрическая изоляция

Электроника | Напряжение питаниячерез силовые контакты
Электронный автобус | Текущее потреблениетип. 70 мА
Силовые контакты | Входное напряжение24 В постоянного тока (-15%/+20%)
Силовые контакты | Текущая пропускная способностьмакс. 10 А
Силовые контакты | Текущее потребление???
Силовые контакты | Выходное напряжениесоответствует Силовым контактам | Входное напряжение
Электрическая изоляция | Канал/шинафункциональный, 707 В пост. тока (типовое испытание)

Условия окружающей среды

Рабочая температура0...55°С
Температура хранения-25...+85°С
Относительная влажность95%, без конденсата
Положение установкипеременная

Стандарты и одобрения

Устойчивость к вибрациисоответствует EN 60068-2-6
Ударопрочностьсоответствует EN 60068-2-27
Устойчивость к ЭМСсоответствует EN 61000-6-2
ЭМС-излучениесоответствует EN 61000-6-4
МаркировкаCE
РазрешенияUL (в стадии подготовки)

Данные о жилье

Массаок. 55 г
Степень защитыIP20
Материалполикарбонат
Размеры | Ширина (одинарная)15 мм
Размеры | Ширина (в сложенном виде)12 мм
Размеры | Высота100 мм
Размеры | Глубина65 мм
Установка | Терминал/задняя стенкаDIN-рейка, 35 мм (EN 60715)
Установка | Терминал/терминалдвойной слот и ключевое соединение
Подключаемый уровень проводкинет
Механизм подключениявставной
Сечение соединения | Сплошная проволока0,08...2,5 мм2
Сечение соединения | Многожильный провод0,08...2,5 мм2
Сечение соединения | С наконечником0,14...1,5 мм2
Сечение соединения AWG | Сплошная проволокаAWG28...14
Сечение соединения AWG | Многожильный проводAWG28...14
Сечение соединения AWG | С наконечникомAWG26...16
Длина зачистки8...9 мм
Силовой контакт | «+» (слева)да
Силовой контакт | «+» (справа)да
Силовой контакт | "-" (левый)да
Силовой контакт | "-" (верно)да
Силовой контакт | «» (слева)нет
Силовой контакт | «» (справа)нет
Вставной замок для силового контакта «?»да

Информация для заказа

ЭД6781Терминал EtherCAT, 1-канальный интерфейс связи, M-Bus, ведущий, вставной
EF6781Терминал EtherCAT, 1-канальный интерфейс связи, M-Bus, ведущий, вставной, съемный уровень проводки
