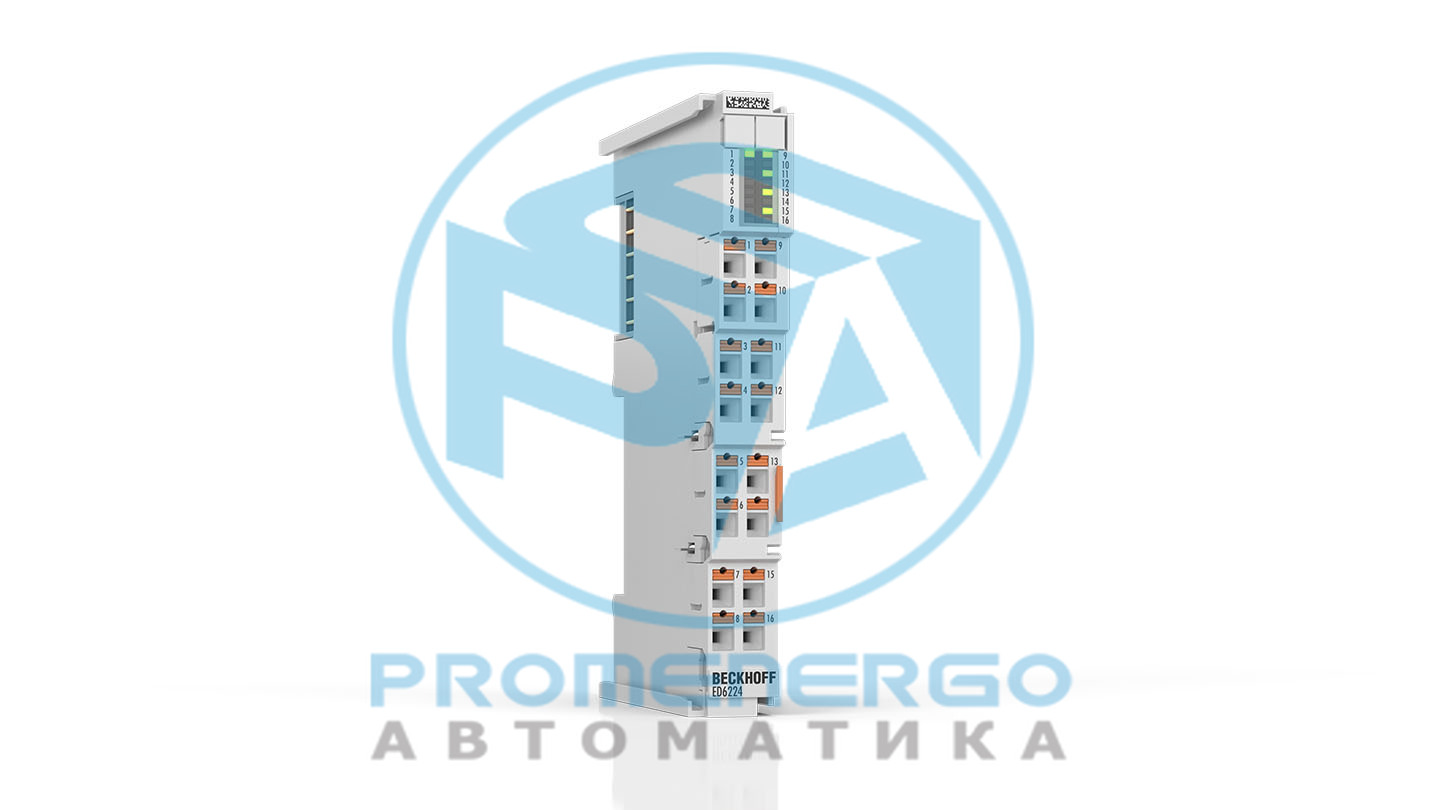

ЭД6224 | Терминал EtherCAT, 4-канальный интерфейс связи, IO-Link, ведущий, вставной Новый предпочтительный тип

Терминал EtherCAT ED6224 позволяет подключать до четырех устройств IO-Link. Это могут быть датчики, исполнительные механизмы или комбинированные устройства. Соединение «точка-точка»...

Технические характеристики

Общий

Количество каналов \| Общий	4
Протокол внутренней связи	EtherCAT

Интерфейс связи

Количество портов	4
Интерфейс	IO-Link
Протокол	IO-Link V1.1
Тип трансмиссии	сериал
Тип устройства	владелец
Скорость передачи	4,8 кбод, 38,4 кбод, 230,4 кбод
Количество устройств	4
Устройство \| Напряжение питания	24 В постоянного тока
Устройство \| Ток питания	500 мА
Длина кабеля \| Точка-точка	макс. 20 м
Механизм подключения	вставной

XFC

Распределенные часы	да
Распределенные часы \| Точность	< 1 мкс
Распределенные часы \| Объем	64 бит
Временная метка	нет
Передискретизация	нет

Питание и электрическая изоляция

Электроника \| Напряжение питания	через E-bus, через силовые контакты
Электронный автобус \| Текущее потребление	тип. 120 мА
Силовые контакты \| Входное напряжение	24 В постоянного тока (-15%/+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	зависящий от нагрузки
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Электрическая изоляция \| Канал/канал	нет
Электрическая изоляция \| Канал/шина	функциональный, 707 В пост. тока (типовое испытание)

Условия окружающей среды

Рабочая температура	-25...+60°С
Температура хранения	-40...+85°С
Относительная влажность	95%, без конденсата
Положение установки	переменная

Стандарты и одобрения

Устойчивость к вибрации	соответствует EN 60068-2-6
Ударопрочность	соответствует EN 60068-2-27
Устойчивость к ЭМС	соответствует EN 61000-6-2
ЭМС-излучение	соответствует EN 61000-6-4
Маркировка	CE
Разрешения	UL (в стадии подготовки)

Данные о жилье

Масса	ок. 60 г
Степень защиты	IP20
Материал	поликарбонат
Размеры \| Ширина (одинарная)	15 мм
Размеры \| Ширина (в сложенном виде)	12 мм
Размеры \| Высота	100 мм
Размеры \| Глубина	65 мм
Установка \| Терминал/задняя стенка	DIN-рейка, 35 мм (EN 60715)
Установка \| Терминал/терминал	двойной слот и ключевое соединение
Подключаемый уровень проводки	нет
Механизм подключения	вставной
Сечение соединения \| Сплошная проволока	0,08...1,5 мм2
Сечение соединения \| Многожильный провод	0,25...1,5 мм2
Сечение соединения \| С наконечником	0,14...0,75 мм2
Сечение соединения AWG \| Сплошная проволока	AWG28...16
Сечение соединения AWG \| Многожильный провод	AWG22...16
Сечение соединения AWG \| С наконечником	AWG26...19
Длина зачистки	8...9 мм
Силовой контакт \| «+» (слева)	да
Силовой контакт \| «+» (справа)	да
Силовой контакт \| "-" (левый)	да
Силовой контакт \| "-" (верно)	да
Силовой контакт \| «» (слева)	нет
Силовой контакт \| «» (справа)	нет
Вставной замок для силового контакта «?»	да

Электроника \| Напряжение питания	через E-bus, через силовые контакты
Электронный автобус \| Текущее потребление	тип. 120 мА
Силовые контакты \| Входное напряжение	24 В постоянного тока (-15%/+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	зависящий от нагрузки
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Электрическая изоляция \| Канал/канал	нет
Электрическая изоляция \| Канал/шина	функциональный, 707 В пост. тока (типовое испытание)
