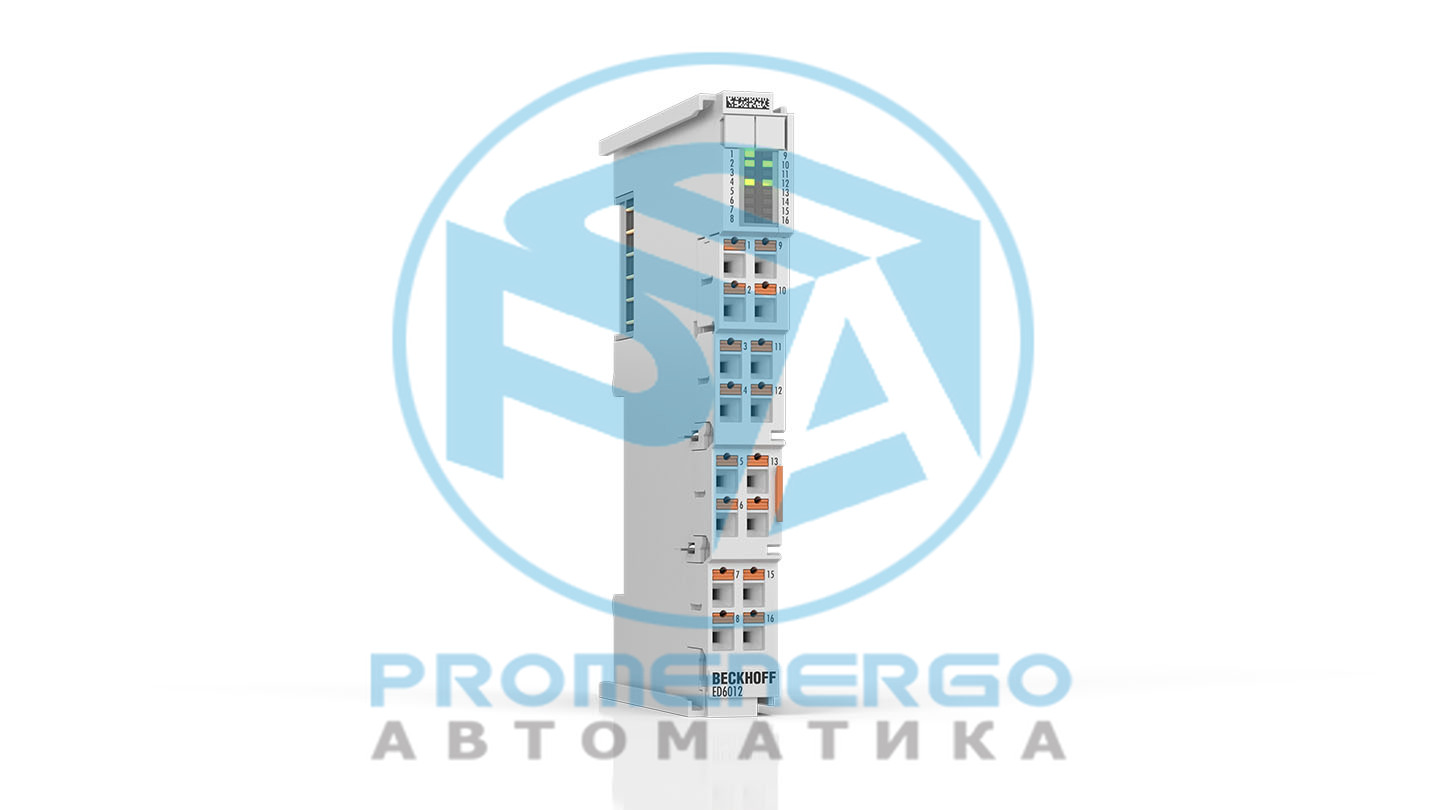

ЭД6012 | Терминал EtherCAT, 2-канальный интерфейс связи, последовательный порт, RS232/RS422/RS485, вставной Новый

Терминал EtherCAT ED6012 позволяет подключать устройства с последовательной связью к системе автоматизации. Широкие возможности параметризации позволяют...

Технические характеристики

Общий

Количество каналов \| Общий	2
Протокол внутренней связи	EtherCAT

Интерфейс связи

Количество каналов	2
Интерфейс	РС232, РС422, РС485
Протокол	переменная
Тип трансмиссии	полудуплекс или полный дуплекс
Среда передачи	медь
Тип устройства	хозяин, раб
Объем данных процесса	макс. 256 байт
Скорость передачи	300 бод...1 Мбод
Буфер данных \| Получение	4 кбайт
Буфер данных \| Отправка	4 кбайт
Количество устройств	макс. 256
Устройство \| Напряжение питания	5 В постоянного тока
Устройство \| Ток питания	0,1 А
Согласующий резистор	оконечная нагрузка: 120 Ом, переключаемая, смещение/отказоустойчивость: 560 Ом, переключаемая
Длина кабеля \| Точка-точка	макс. 1200 м
ID-переключатель	нет
Механизм подключения	вставной

XFC

Распределенные часы	да
Распределенные часы \| Точность	< 1 мкс
Распределенные часы \| Объем	64 бит
Временная метка	да
Временная метка \| Точность	тип. < 10 мкс
Временная метка \| Разрешение	1 нс
Передискретизация	нет

Питание и электрическая изоляция

Электроника \| Напряжение питания	через электронный автобус
Электронный автобус \| Текущее потребление	тип. 190 мА
Силовые контакты \| Входное напряжение	макс. 24 В постоянного тока (+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	???
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Электрическая изоляция \| Канал/канал	функциональный, 707 В пост. тока (типовое испытание)
Электрическая изоляция \| Канал/шина	функциональный, 707 В пост. тока (типовое испытание)

Условия окружающей среды

Температура хранения	-25...+85°С
Относительная влажность	95%, без конденсата
Положение установки	переменная

Стандарты и одобрения

Устойчивость к вибрации	соответствует EN 60068-2-6
Ударопрочность	соответствует EN 60068-2-27
Устойчивость к ЭМС	соответствует EN 61000-6-2
ЭМС-излучение	соответствует EN 61000-6-4
Маркировка	CE
Разрешения	UL (в стадии подготовки)

Данные о жилье

Масса	ок. 60 г
Степень защиты	IP20
Материал	поликарбонат
Размеры \| Ширина (одинарная)	15 мм
Размеры \| Ширина (в сложенном виде)	12 мм
Размеры \| Высота	100 мм
Размеры \| Глубина	65 мм
Установка \| Терминал/задняя стенка	DIN-рейка, 35 мм (EN 60715)
Установка \| Терминал/терминал	двойной слот и ключевое соединение
Подключаемый уровень проводки	нет
Механизм подключения	вставной
Сечение соединения \| Сплошная проволока	0,08...1,5 мм2
Сечение соединения \| Многожильный провод	0,25...1,5 мм2
Сечение соединения \| С наконечником	0,14...0,75 мм2
Сечение соединения AWG \| Сплошная проволока	AWG28...16
Сечение соединения AWG \| Многожильный провод	AWG22...16
Сечение соединения AWG \| С наконечником	AWG26...19
Длина зачистки	8...9 мм
Силовой контакт \| «+» (слева)	да
Силовой контакт \| «+» (справа)	да
Силовой контакт \| "-" (левый)	да
Силовой контакт \| "-" (верно)	да
Силовой контакт \| «» (слева)	нет
Силовой контакт \| «» (справа)	нет
Вставной замок для силового контакта «?»	да

Электроника \| Напряжение питания	через электронный автобус
Электронный автобус \| Текущее потребление	тип. 190 мА
Силовые контакты \| Входное напряжение	макс. 24 В постоянного тока (+20%)
Силовые контакты \| Текущая пропускная способность	макс. 10 А
Силовые контакты \| Текущее потребление	???
Силовые контакты \| Выходное напряжение	соответствует Силовым контактам \| Входное напряжение
Электрическая изоляция \| Канал/канал	функциональный, 707 В пост. тока (типовое испытание)
Электрическая изоляция \| Канал/шина	функциональный, 707 В пост. тока (типовое испытание)
