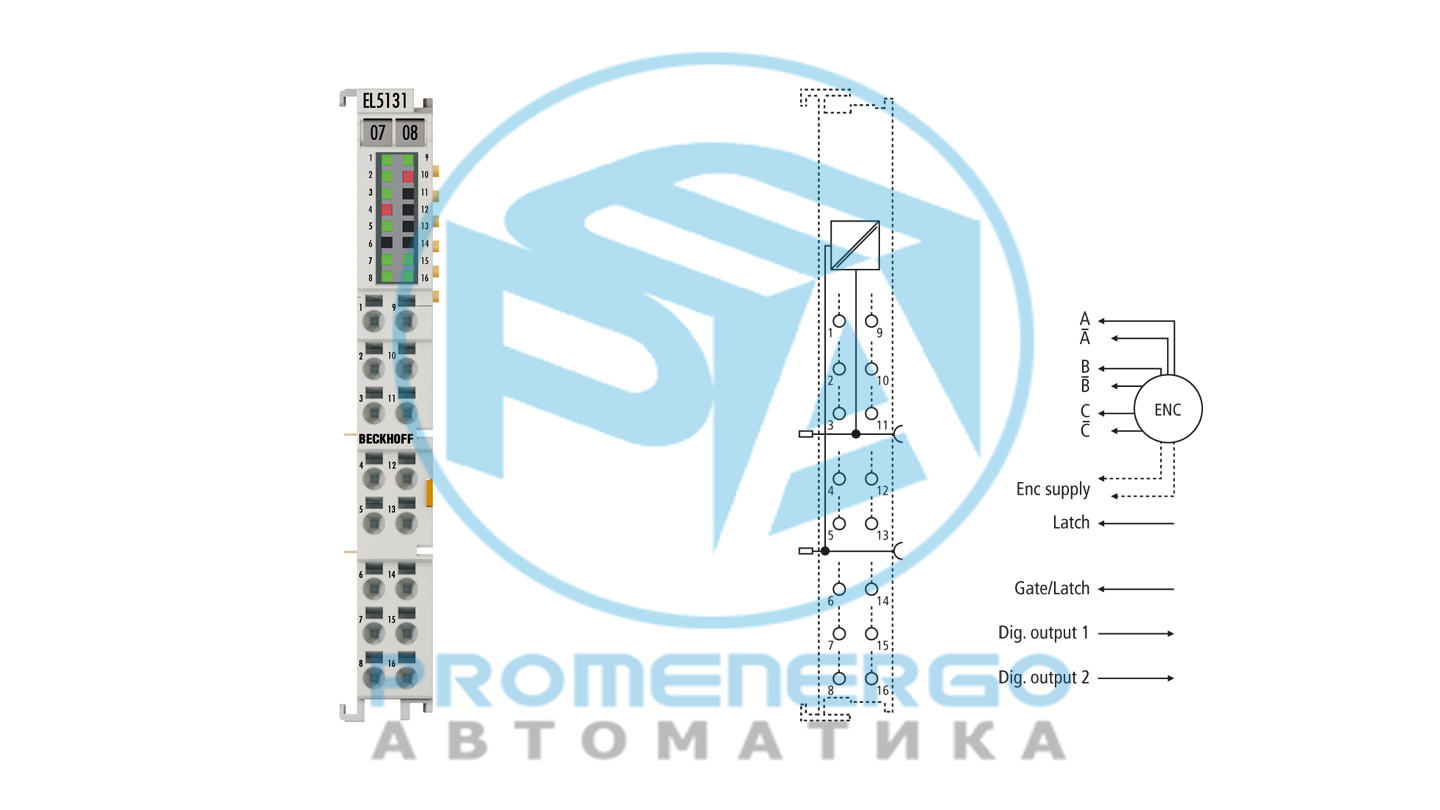

| Технология | Интерфейс инкрементного энкодера, дифференциальный (RS422), несимметричный (TTL, открытый коллектор), счетчик, генератор импульсов |
|---|
| Количество каналов | 1 |
|---|
| Подключение энкодера | 1 x A, B, C дифференциальные входы (RS422): A, A? (инв), B, B? (инв), C, C? (инв) несимметричное подключение (TTL, открытый коллектор): A, B, C счетчик, генератор импульсов: A, B |
|---|
| Дополнительные входы | защелка, затвор/защелка (24 В постоянного тока, T ON > 1 мкс), вход состояния (макс. 5 В постоянного тока, отрицательное переключение, T ON > 10 мкс) |
|---|
| Дополнительные выходы | 2 двухтактных, омическое переключение (трехпозиционное) |
|---|
| Рабочее напряжение энкодера | 5 В постоянного тока (по умолчанию), 12 В постоянного тока, переключаемое 24 В постоянного тока, 0,3 А (генерируется от силовых контактов 24 В постоянного тока) |
|---|
| Тип нагрузки | выходы омические, индуктивные, ламповая нагрузка |
|---|
| Номинальное выходное напряжение | 24 В постоянного тока (-15%/+20%) |
|---|
| Выходной ток | режим нажатия: макс. 0,5 А на канал, режим pull: 0,15 А на канал |
|---|
| Время переключения | выходы: тип. T ON : 3 мкс (нажимной режим), тип. T ВЫКЛ: 4 мкс (режим вытягивания), тип. 7 мкс (трехрежимный режим) |
|---|
| Ток короткого замыкания | тип. <? 1? A (нажимной режим), тип. <0,2А (вытягивающий режим) |
|---|
| Прилавок | 32 бита (по умолчанию), переключаемый 16/32 бит |
|---|
| Частота среза | RS422: 20 миллионов приращений/с с 4-кратной оценкой, что соответствует 5 МГц, TTL: 4 миллиона приращений/с с 4-кратной оценкой, что соответствует 1 МГц, открытый коллектор: 400 кило приращений/с с 4-кратной оценкой, что соответствует 100 кГц |
|---|
| Квадратурный декодер | 4-кратная оценка (по умолчанию), 2-кратная, 1-кратная оценка переключаемая |
|---|
| Распределенные часы | да |
|---|
| Разрешение | Микроприращения 1/256 бит |
|---|
| Силовые контакты потребления тока | тип. 20 мА + нагрузка |
|---|
| Потребление тока | тип. 240 мА |
|---|
| Обнаружение обрыва провода | да, для кодера RS422 |
|---|
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
|---|
| Специальные возможности | распознавание обрыва цепи, измерение частоты, скорости и рабочего цикла, микроприращения, временная метка на последнем фронте приращения, нулевой импульс C, вход с защелкой, вход вентиль/защелка 2 и пределы переключения выхода |
|---|
| Масса | ок. 50 г |
|---|
| Рабочая температура | 0...55°С |
|---|
| Температура хранения | -25...+85°С |
|---|
| Относительная влажность | 95%, без конденсата |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Разрешения/маркировка | CE, УЛ |
|---|
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|
| Материал | поликарбонат |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | маркировка серии BZxxxx |
|---|
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
|---|
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
|---|
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Силовые контакты токовой нагрузки | Я макс: 10 А |
|---|
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
|---|
| Номер КАС. | 7439-92-1 |
|---|
| ДОСТИГНУТЬ СВХК | Вести |
|---|
| Приложение XVII REACH | совместимый |
|---|
| Приложение XIV REACH | совместимый |
|---|
| СЦИП №. | Отправка в SCIP в процессе |
|---|
| ПОП | совместимый |
|---|
| РоХС | соответствует освобождению |
|---|
| Освобождение от RoHS | 7a: Свинец в припоях с высокой температурой плавления с минимальной массовой долей свинца 85 %, 7c-I: Свинцовосодержащие электрические и электронные компоненты в стеклянных и керамических материалах, за исключением диэлектрической керамики в конденсаторах. |
|---|
| Китай-RoHS | www.beckhoff.com/china-rohs-io |
|---|
| CA Prop65 | www.beckhoff.com/prop65 |
|---|
| Отказ от ответственности | Насколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия. |
|---|
