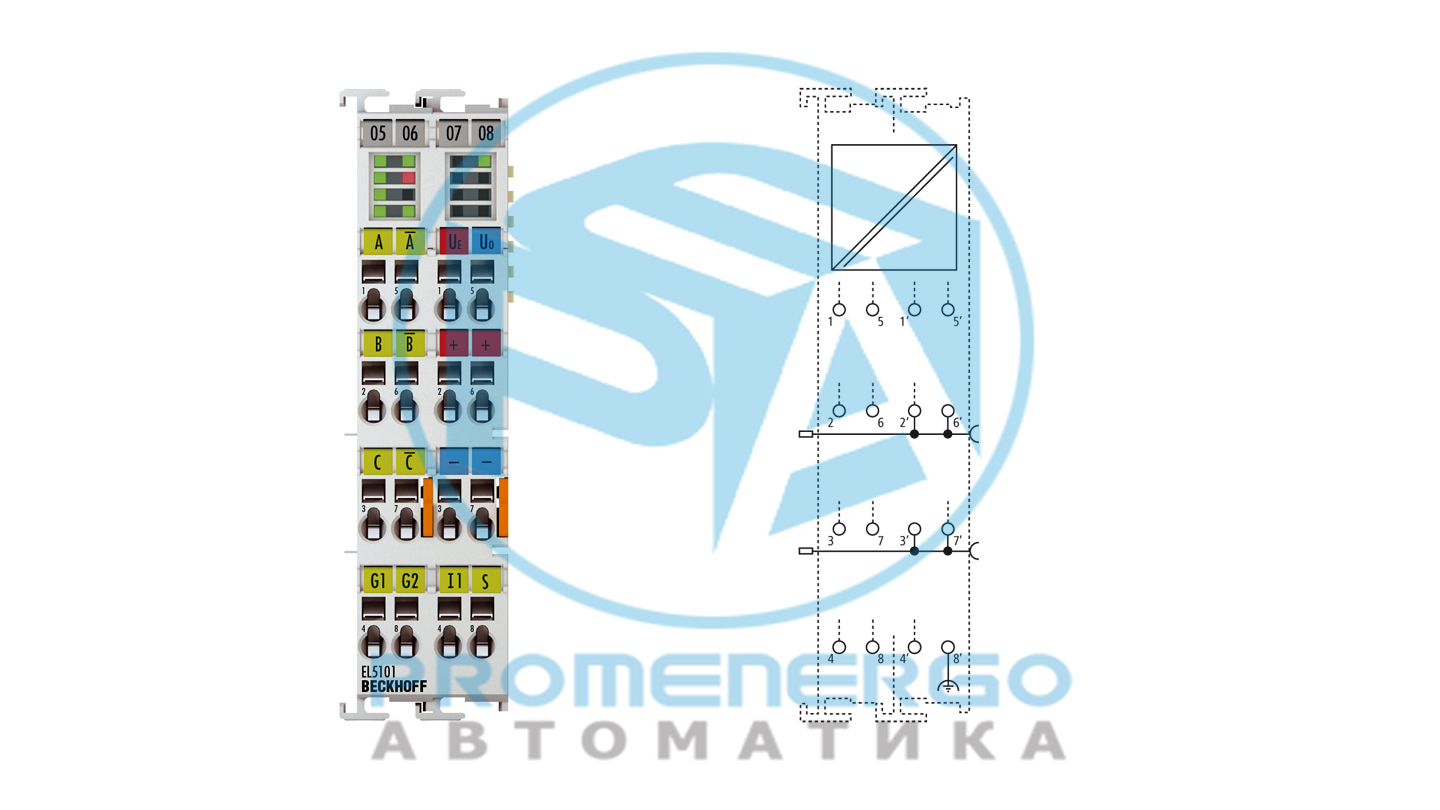

EL5101 | Терминал EtherCAT, 1-канальный интерфейс энкодера, инкрементный, 5 В постоянного тока (DIFF RS422, TTL), 1 МГц
EL5101 | Терминал EtherCAT, 1-канальный интерфейс энкодера, инкрементный, 5 В постоянного тока (DIFF RS422, TTL), 1 МГц
Терминал EtherCAT EL5101 представляет собой интерфейс для прямого подключения инкрементальных энкодеров с дифференциальными сигналами (RS422) или несимметричными сигналами TTL...
1 x A, B, C: дифференциальные входы (RS422): A, A? (инв), B, B? (инв), C,C? (инв), несимметричное подключение (TTL): A, B, C, счетчик, генератор импульсов: A, B
Дополнительные входы
вход состояния 5 В постоянного тока, вход затвора/защелки 24 В постоянного тока
Рабочее напряжение энкодера
5 В постоянного тока/макс. 0,5 А (генерируется от силовых контактов 24 В постоянного тока)
Прилавок
1 х 16/32 бит, переключаемый
Частота среза
4 миллиона приращений/с (с 4-кратной оценкой), что соответствует 1 МГц
Квадратурный декодер
4-кратная оценка
Распределенные часы
да
Номинальное напряжение
24 В постоянного тока (-15%/+20%)
Разрешение
Микроприращения 1/256 бит
Силовые контакты потребления тока
тип. 100 мА + нагрузка
Потребление тока
тип. 130 мА
Электрическая изоляция
500 В (E-шина/потенциал поля)
Специальные возможности
обнаружение обрыва провода, функция защелки и стробирования, измерение длительности периода и частоты, микроприращения, отметка времени фронтов, фильтры
Масса
ок. 100 г
Рабочая температура
-25...+60°С
Температура хранения
-40...+85°С
Относительная влажность
95%, без конденсата
Устойчивость к вибрации/ударам
соответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучение
соответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.
IP20/переменная
Подключаемый уровень проводки
для всех терминалов ESxxxx
Разрешения/маркировка
CE, CCC, UL, ATEX, IECEx
Маркировка Ex
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc
Данные о жилье
Форма дизайна
компактный клеммный корпус с сигнальными светодиодами
Материал
поликарбонат
Установка
на DIN-рейке 35 мм, в соответствии с EN 60715, с замком
