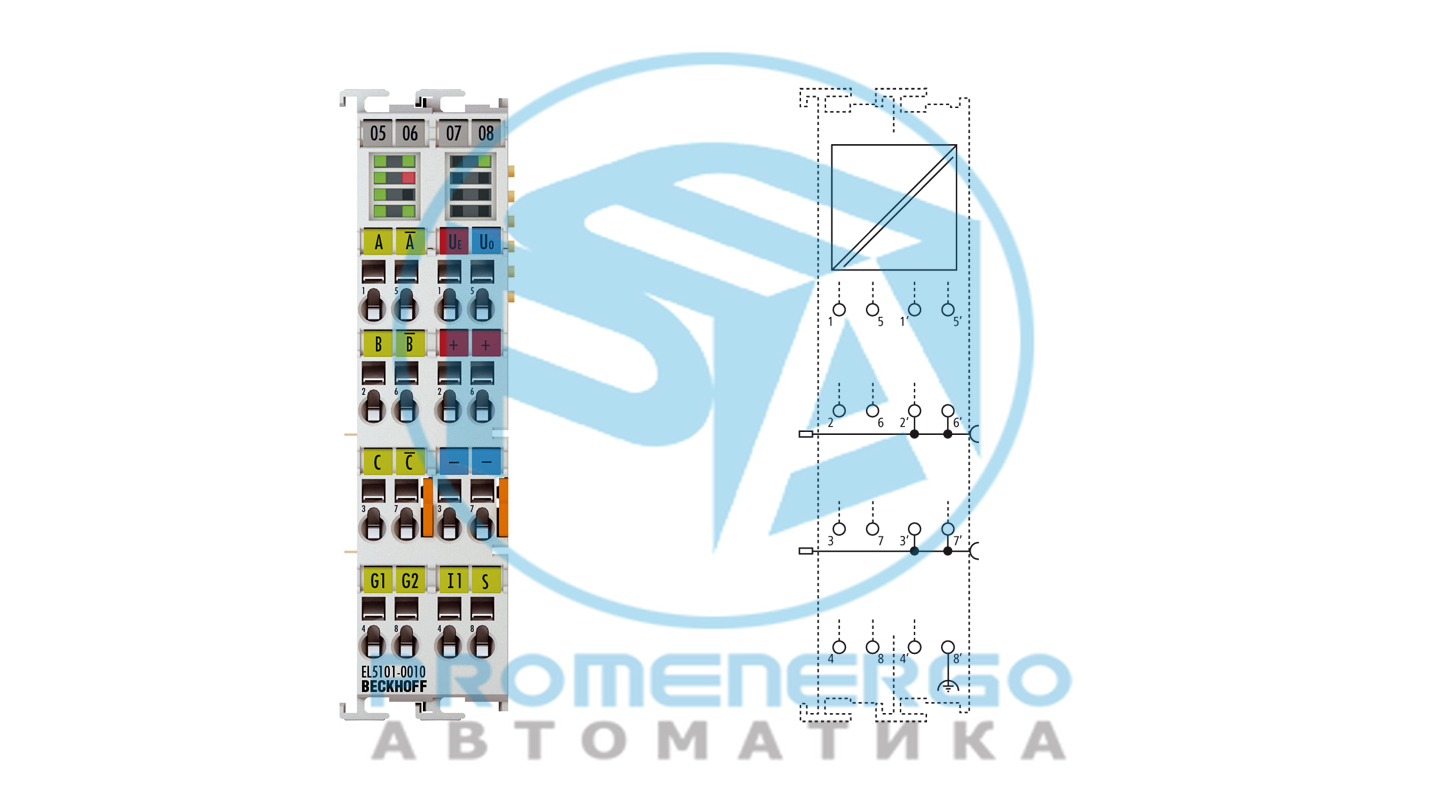

EL5101-0010 | Терминал EtherCAT, 1-канальный интерфейс энкодера, инкрементный, 5 В постоянного тока (DIFF RS422), 5 МГц
Терминал EtherCAT EL5101-0010 представляет собой интерфейс для прямого подключения инкрементальных энкодеров с дифференциальными сигналами (RS422). При максимальном входе...
Технические характеристики
Технические данные
| Технология | Интерфейс инкрементального энкодера, дифференциальный (RS422) |
|---|---|
| Количество каналов | 1 |
| Подключение энкодера | 1 x A, B, C: дифференциальные входы (RS422): A, A? (инв.), B, B? (инв.), C,C? (инв.) |
| Дополнительные входы | вход состояния 5 В постоянного тока, вход затвора/защелки 24 В постоянного тока |
| Рабочее напряжение энкодера | 5 В постоянного тока/макс. 0,5 А (генерируется от силовых контактов 24 В постоянного тока) |
| Прилавок | 1 х 16/32 бит, переключаемый |
| Частота среза | 20 миллионов шагов/с (с 4-кратной оценкой), что соответствует 5 МГц |
| Квадратурный декодер | 4-кратная оценка |
| Распределенные часы | да |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Силовые контакты потребления тока | тип. 100 мА + нагрузка |
| Потребление тока | тип. 130 мА |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | обнаружение обрыва провода, функция защелки и стробирования, измерение длительности периода и частоты, отметка времени фронтов, фильтры, отсутствие несимметричного режима работы |
| Масса | ок. 100 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 24 мм x 100 мм x 68 мм |
