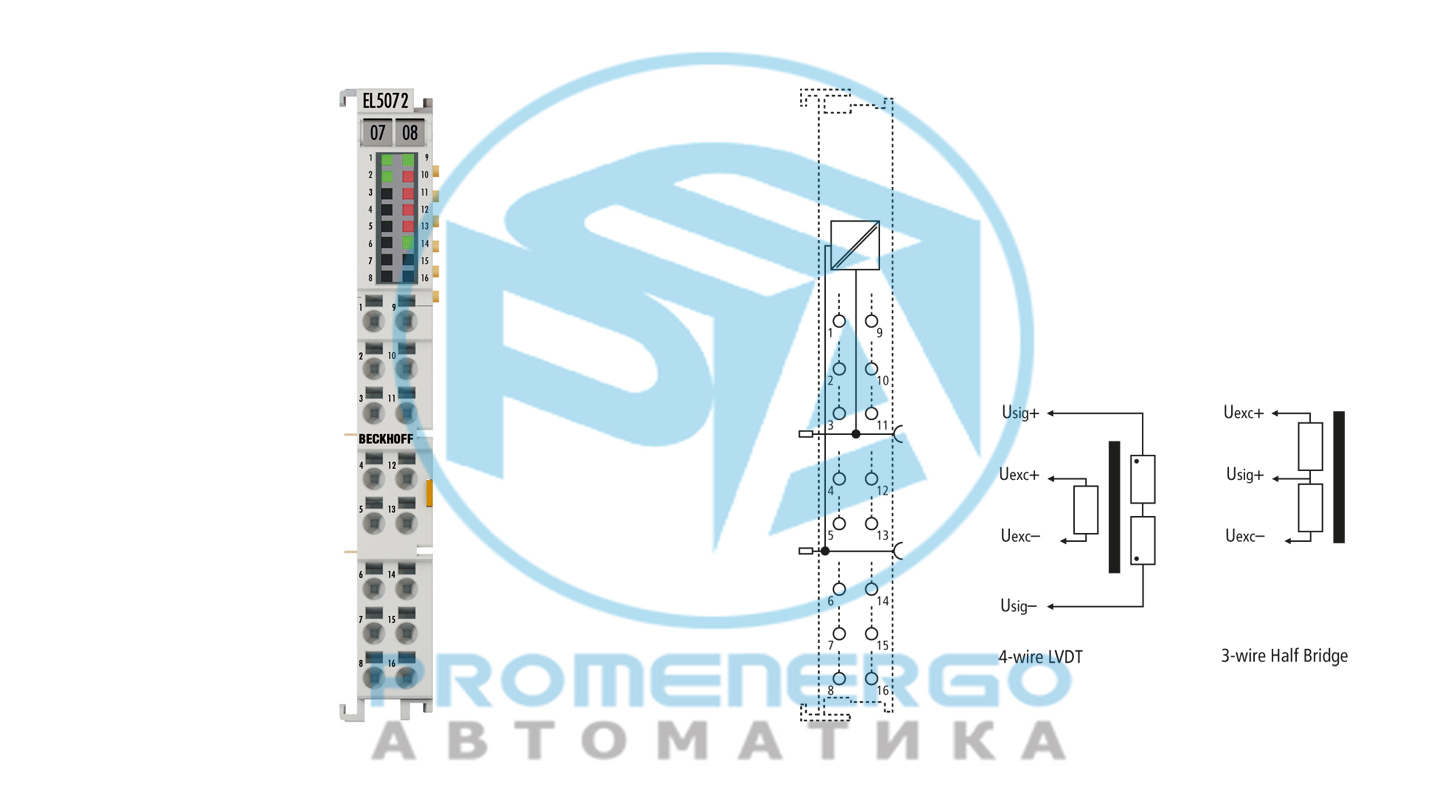

EL5072 | Терминал EtherCAT, 2-канальный интерфейс датчика перемещения, индуктивный, LVDT, RVDT, полумост
Терминал EtherCAT EL5072 используется для прямого подключения до двух индуктивных датчиков перемещения, включая измерительные датчики в LVDT и ...
Технические характеристики
Технические данные
| Технология | интерфейс индуктивного датчика |
|---|---|
| Входные соединения | LVDT (ратиометрический и дифференциальный), индуктивный полумост, RVDT |
| Количество каналов | 2 |
| Распределенные часы | да, сохранить временную метку для значения положения через цифровой вход |
| Напряжение возбуждения U exc | от 0,5 В до 7 В среднеквадратичного значения (от 1,5 до 20 В PP), общий источник для обоих каналов |
| Общий ток возбуждения | макс. 50 мА среднеквадратичное значение (140 мА ПП) |
| Частота возбуждения (синус) | От 1 кГц до 20 кГц, регулируемый |
| Разрешение | 24-битное, 32-битное представление |
| Диапазон измерительного сигнала U SIG | макс. 7 В (среднеквадратичное значение) (автоматическая регулировка) |
| Время конвертации | 100 мкс/10 тыс. выборок в секунду при макс. 13 кГц |
| Силовые контакты потребления тока | тип. 40 мА + нагрузка |
| Потребление тока | тип. 200 мА |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | обнаружение короткого замыкания, перегрузки и ошибки амплитуды на канал, цифровой вход для установки и сохранения значения положения |
| Масса | ок. 60 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
